5x10钢结构车库螺栓连接节点构造

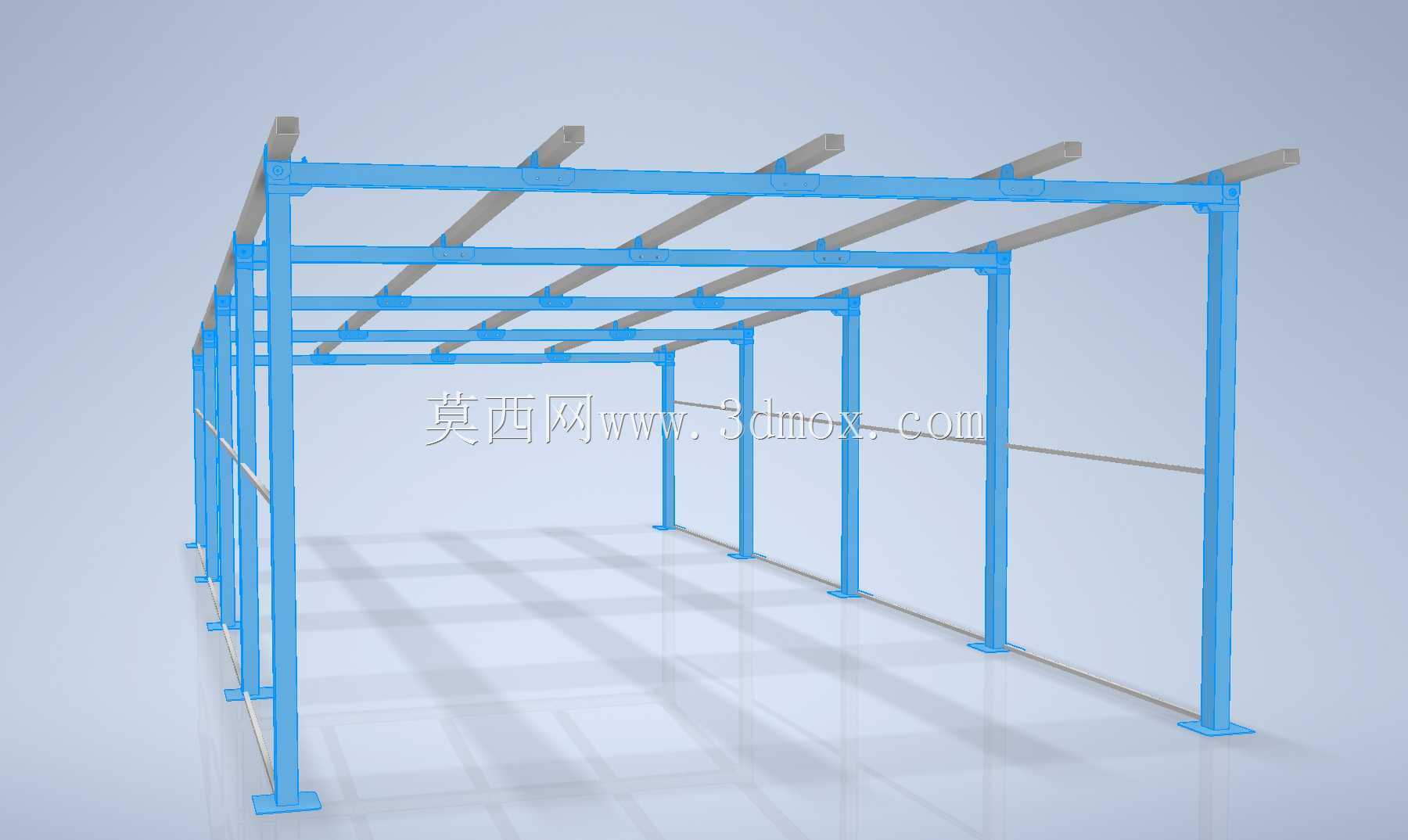

　　该结构为小型独立车库的钢框架连接节点，适配5米跨度、10米进深的单层带夹层车库建设需求，这类结构常见于私人庭院附属停车空间、小型厂区临时停车库房、户外独立储物车库的搭建场景，相比传统砖混结构车库，钢框架结构施工周期短、自重轻，对地基承载力要求更低，同时可拆卸重组，适配临时用地的建设需求。

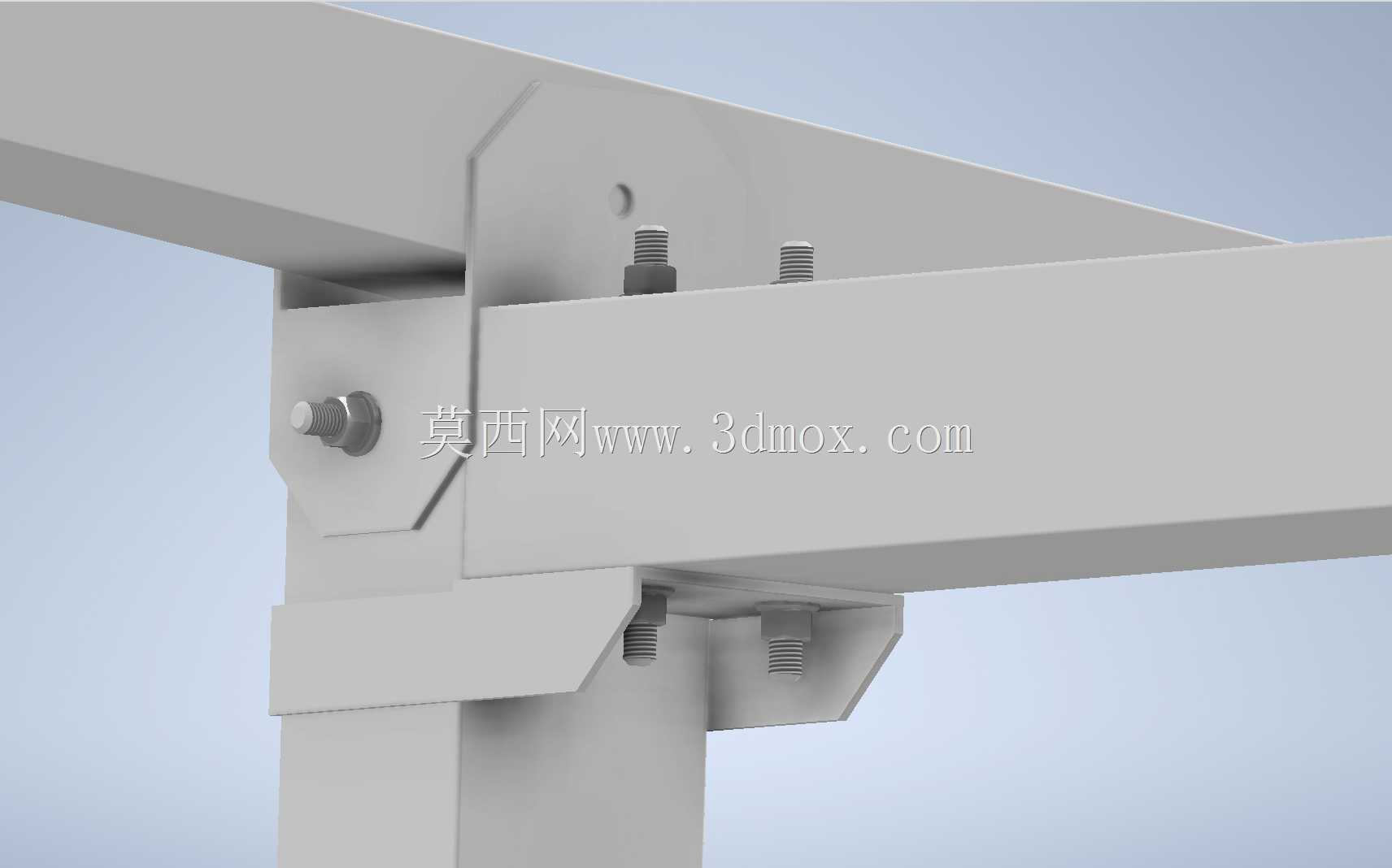

　　从节点构造来看，本次呈现的是主梁与立柱的栓接节点，立柱采用矩形截面型钢，主梁为H型钢截面，连接位置通过带加劲肋的节点板实现荷载传递，节点板与立柱焊接固定后，主梁腹板通过高强度螺栓与节点板锁紧，主梁下翼缘额外设置承托加劲板，承担竖向荷载带来的局部压应力，避免翼缘局部失稳。螺栓采用常规六角头高强度螺栓，布置位置避开型钢应力集中区域，螺栓间距满足钢结构施工规范要求，预留足够的扳手操作空间，现场安装时无需额外配焊，仅通过扭矩扳手即可完成节点锁紧，降低现场施工的动火作业需求。

　　设计层面，该节点充分考虑了小型车库的荷载特性，屋面荷载、夹层活荷载通过主梁传递至节点，再由立柱传导至基础，节点加劲肋的设置有效分散了梁端的弯矩与剪力，避免节点板在长期荷载下出现屈曲变形。整体框架的安装边界需注意，立柱底部需与预埋地脚螺栓连接，基础顶面需保证水平度偏差在允许范围内，避免立柱安装倾斜带来的附加内力；主梁拼接位置需预留2毫米安装间隙，适配构件加工的尺寸公差，螺栓穿孔时不得强行锤击入孔，需通过微调构件位置保证螺栓自由穿入，避免螺栓受剪时出现附加应力。

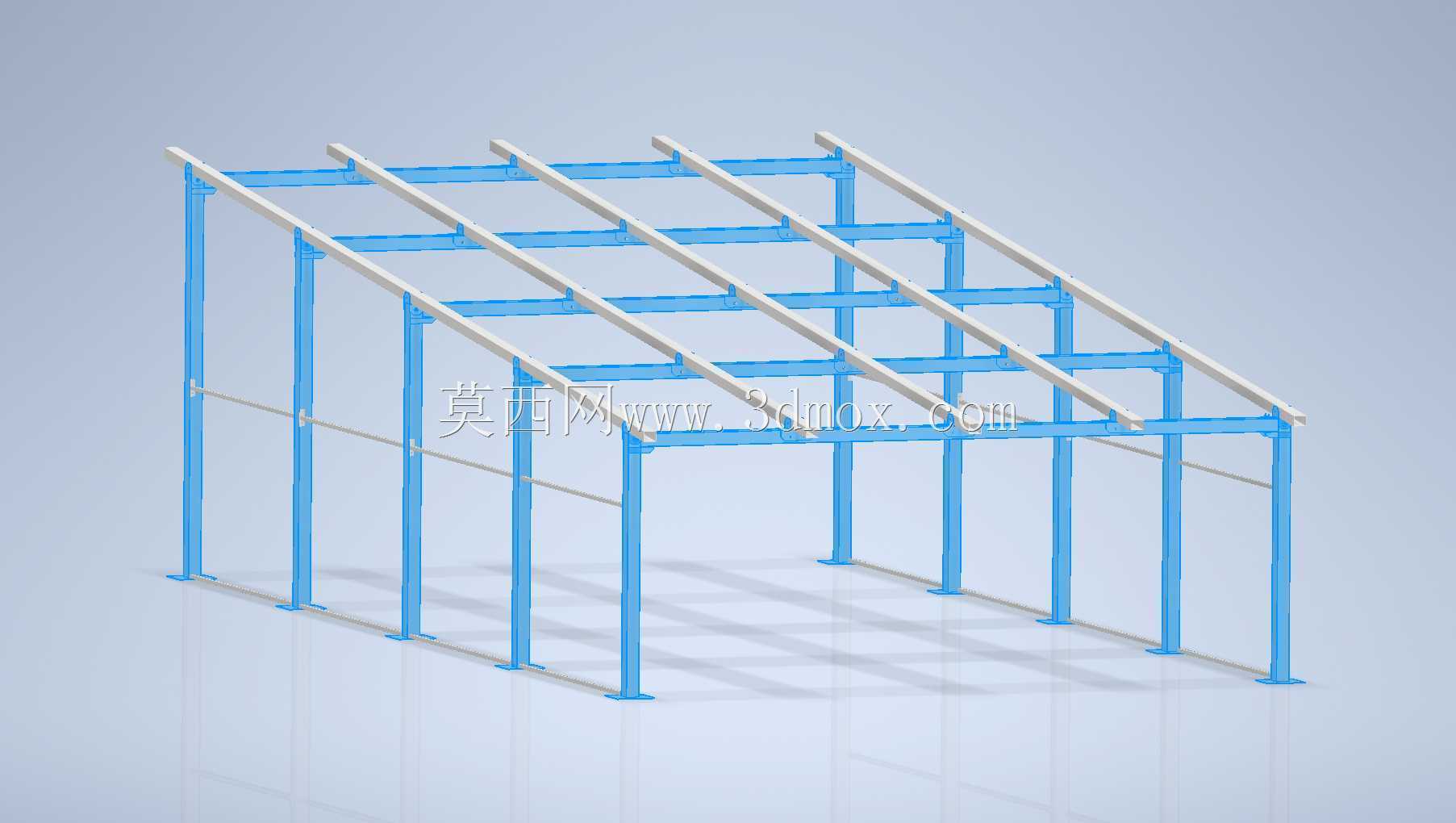

　　外形尺寸方面，单根立柱适配3米层高的车库建设需求，主梁跨度5米方向的挠度控制在规范允许范围内，夹层板铺设在主梁次梁框架上，可承担日常储物的活荷载，整体结构的外围可搭配彩钢夹芯板作为围护结构，实现遮风挡雨的功能。节点的螺栓排布经过优化，上下翼缘对应的螺栓位置分别承担梁端的正负弯矩，腹板位置的螺栓承担全部剪力，传力路径清晰，没有冗余构件，在保证结构强度的前提下尽可能减少钢材用量，控制整体建设成本。

　　在实际应用中，这类栓接钢结构车库可根据场地条件调整开间进深，本次的5x10尺寸可同时容纳两台小型乘用车停放，夹层区域可放置维修工具、闲置杂物，充分利用竖向空间。安装过程中，所有构件均可在工厂预制完成，现场仅需螺栓组装，普通施工人员借助常规工具即可完成搭建，无需大型起重设备，适合偏远区域或场地狭窄的庭院场景使用。节点的防腐处理采用常规抛丸除锈后喷涂防锈漆的工艺，可适应户外露天的使用环境，定期检查螺栓扭矩即可保证结构长期使用的安全性，维护成本远低于混凝土结构或焊接钢结构车库。
