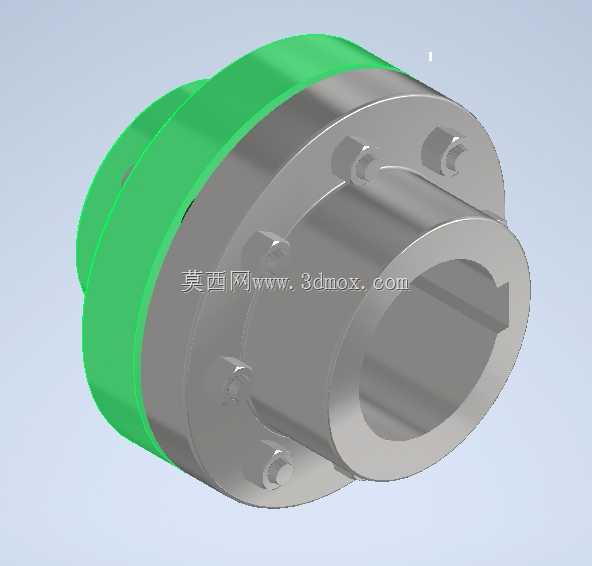

在各类旋转传动设备的轴系布局中,两轴的对中偏差是无法完全规避的现实问题——不管是加工阶段的形位公差累积、装配过程的同轴度调整误差,还是设备运行负载变化带来的基座形变、轴承游隙变化带来的轴端窜动,都会让刚性连接的轴系承受额外的交变载荷,轻则加剧轴承磨损、缩短密封件寿命,重则引发轴系疲劳断裂、传动部件崩损。这类场景下,挠性联轴器就成了轴系连接中兼顾扭矩传递与偏差补偿的核心部件,这款带绿色弹性缓冲环的法兰式挠性联轴器,就是针对中小功率传动场景优化的成熟结构。
从实际应用场景来看,这类联轴器广泛覆盖轻工输送线、小型风机水泵、精密机床进给轴、自动化分拣设备的传动端,尤其是那些安装空间紧凑、日常运维不方便频繁调整轴系对中的工位,它的容错特性可以大幅降低设备的装配精度要求,减少后期运维的校准工作量。不同于刚性联轴器要求两轴严格对中的苛刻条件,这款结构可以同时补偿径向错位、角向偏差以及少量的轴向窜动,补偿量的大小由中间弹性环的形变余量决定,在额定偏差范围内不会产生额外的刚性干涉,也不会因为错位带来的附加弯矩损伤两端的支撑轴承。
从功能特性上拆解,这款联轴器的扭矩传递路径分为两个阶段:主动端法兰的凸爪嵌入中间弹性环的凹槽内,弹性环另一侧的凹槽再与从动端法兰的凸爪咬合,动力输入时首先通过主动端凸爪挤压弹性环,依靠弹性材料的形变将扭矩传递到从动侧,这个过程中弹性环本身可以吸收传动端的扭矩脉动,比如电机启动瞬间的冲击载荷、负载端突然变速带来的振动,都会被弹性环的阻尼特性耗散一部分,避免冲击直接传递到从动设备,起到缓冲减震的作用。和金属弹性元件的挠性联轴器相比,这种非金属弹性环的结构阻尼更大,减震效果更明显,同时不需要额外的润滑维护,不存在金属元件疲劳断裂的碎屑风险,适合对洁净度有一定要求的装配车间、食品包装线等场景。
设计思路上,这款结构采用了对称式的法兰布局,两端的轴毂采用带键槽的通孔设计,适配标准GB/T1095平键连接,轴孔的公差带选用H7配合,既可以保证装配时的顺利推入,又能避免运行过程中轴与孔的间隙带来的冲击。法兰端面上的凸爪采用圆弧过渡的轮廓设计,避免应力集中在凸爪根部,同时凸爪与弹性环凹槽的配合面预留了合理的间隙,这个间隙就是补偿两轴错位的空间——当两轴存在径向偏移时,凸爪可以在弹性环凹槽内产生微小的相对滑动,不会出现卡滞;当存在角向偏差时,弹性环可以产生对应的扭转变形,适配两轴的角度差。外围的绿色弹性环采用分体式的环形结构,不需要完全拆解两端的法兰就可以更换弹性易损件,运维时只需要拨开弹性环的卡扣结构就能完成替换,大幅缩短停机维护的时间。
外形尺寸与安装边界方面,这类联轴器的径向最大尺寸由法兰盘的外径决定,选型时需要预留足够的径向安装空间,避免联轴器旋转时与周边的机架、护罩产生刮擦;轴向尺寸需要匹配两端轴的伸入长度,轴毂的键槽位置要对应轴上的键槽装配位置,保证键的受力面均匀贴合。安装时不需要强行撬动两轴来追求绝对同轴,只需要将两轴的错位量控制在产品允许的补偿范围内即可,紧固法兰端的连接螺栓时要采用对角分次拧紧的方式,避免法兰面出现偏斜导致弹性环受力不均。需要注意的是,这类带非金属弹性元件的联轴器有明确的工作温度范围,不适合在高温、有腐蚀性溶剂的环境下使用,否则弹性环会加速老化失效,失去补偿与缓冲的能力。
在三维建模过程中,这类结构的建模重点在于凸爪与弹性环的配合间隙校验,需要通过装配干涉检查确认在最大允许错位量下,金属凸爪之间不会发生刚性碰撞,弹性环的形变量在材料的许用应变范围内;同时轴孔与键槽的尺寸要严格对应选用的轴径标准,避免出现装配时键无法装入、轴孔间隙过大的问题。对于设备选型人员来说,选用这类联轴器时首先要核算传递的额定扭矩,预留1.5-2倍的安全系数,避免过载导致弹性环剪切失效,其次要确认实际工况下的两轴最大错位量在联轴器的补偿范围内,不能超出弹性环的形变极限,否则会大幅缩短联轴器的使用寿命。
