开放式保持架深沟球轴承结构展示

　　日常做传动结构选型时，深沟球轴承是绕不开的基础支撑部件，这次做的这个开放式铜保持架球轴承模型，还原的是常规轻载传动场景下最常用的结构形式，没有做密封盖设计，方便直观展示内部滚珠与保持架的配合关系。先从实际应用场景说，这类轴承普遍用在中小功率电机输出端、小型输送机托辊、家电传动模组、普通机床进给轴的支撑位置，主要承受径向载荷，也能在转速不高的工况下承载一定比例的轴向载荷，适用的线速度区间覆盖了绝大多数民用、工业通用传动场景，不需要额外定制特殊结构就能满足常规使用需求。从功能特性上看，这个结构的轴承摩擦系数低，启动运转的阻力小，在连续运转工况下的温升控制表现较好，不需要复杂的润滑维护，定期补充锂基脂就能满足长期运转需求。设计思路上，

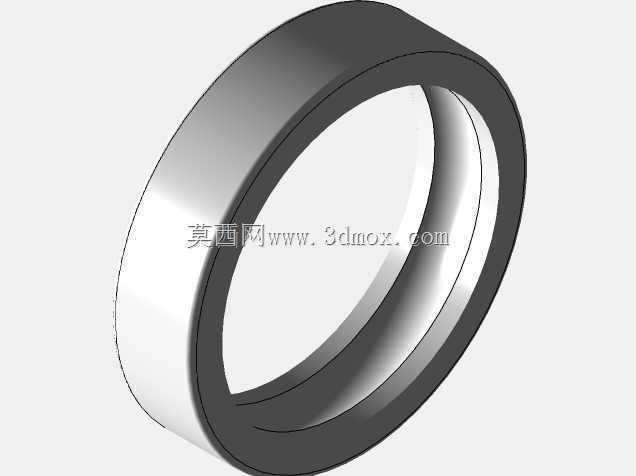

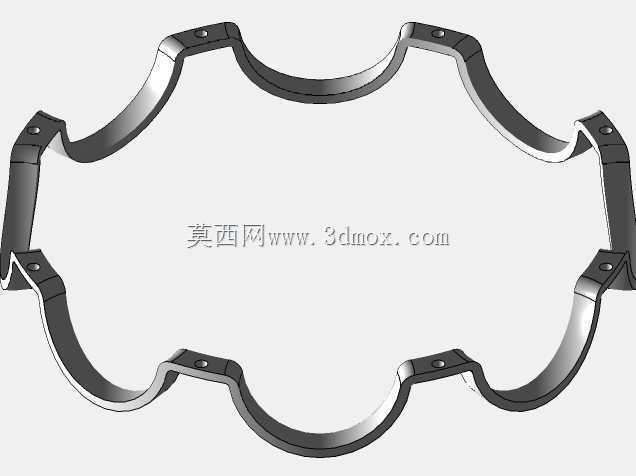

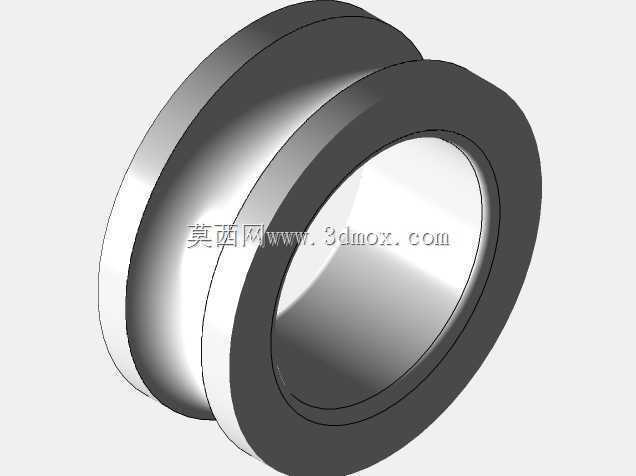

　　首先确定内圈、外圈的滚道曲率，滚道的圆弧半径比滚珠半径略大千分之几的间隙，既保证滚珠滚动时的接触应力在材料许用范围内，又不会因为间隙过大导致运转时出现窜动；保持架采用浪形铜质结构，每个兜孔对应一颗钢珠，兜孔的间隙控制在滚珠直径的千分之五左右，既可以约束滚珠在滚道内的均匀分布，避免滚珠之间互相挤压摩擦，又不会因为间隙过小卡滞滚珠的滚动。外形尺寸方面，这个模型还原的是常规62系列轴承的比例关系，内圈内径是和轴配合的安装面，采用基孔制公差，一般选k6级过渡配合就能保证和轴的同步旋转，不会出现跑内圈的磨损问题；外圈外径和轴承座孔配合，采用基轴制J7级间隙配合，方便安装拆卸，同时能避免外圈在座孔内转动出现跑外圈的异常磨损。安装边界上要注意，

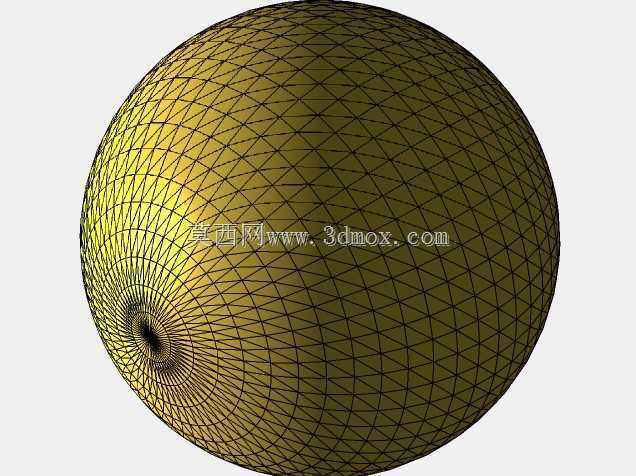

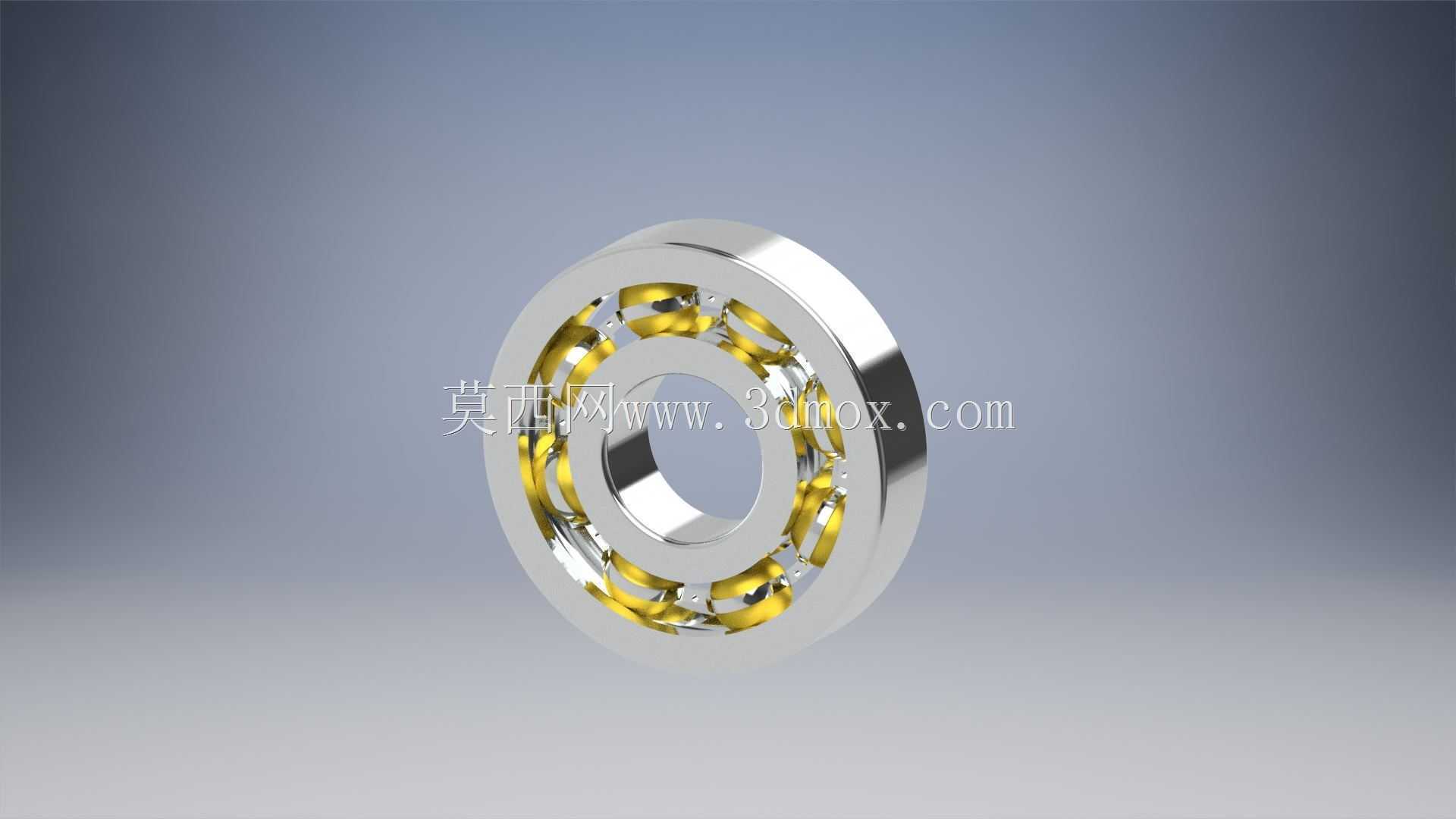

　　轴肩和座孔的挡肩高度不能超过轴承内圈、外圈的倒角高度，不然会导致轴承安装不到位，出现运转偏载的问题；相邻的轴段和座孔要做退刀槽或者倒角，避免加工毛刺刮伤轴承的配合面。建模的时候特意把保持架做了半透明效果？不对，是把保持架和滚珠、内外圈做了材质区分，钢质的内外圈和滚珠做了金属抛光质感，铜保持架做了黄铜材质，能清晰看到每颗滚珠在兜孔里的位置，滚道和滚珠的接触位置做了相切约束，没有出现干涉或者间隙过大的问题，保持架的铆钉位置也做了还原，对应实际生产中两片浪形保持架的铆接固定结构。实际选型的时候要注意，这类开式轴承不适合粉尘多、有切削液飞溅的工况，那种场景需要选带铁封或者胶封的版本，但是开式结构的优势是极限转速比密封款高15%左右，

　　适合安装在有传动护罩、润滑条件好的封闭传动箱内部。另外在做装配建模的时候，轴承的内圈和轴要做同轴配合，外圈和座孔也要保证同轴度，同轴度公差要控制在0.02mm以内，不然会导致轴承运转时承受额外的偏载，大幅缩短使用寿命，严重的话会出现滚珠碎裂、保持架断裂的失效问题。很多新手建模的时候容易把滚道的位置做偏，导致内外圈不同心，这个模型里特意把内外圈的滚道中心面做了重合约束，保证旋转时的回转精度，滚珠的数量也是按照标准62系列的排布做的，相邻滚珠之间的保持架隔条厚度均匀，不会出现厚薄不均导致的动平衡问题。
