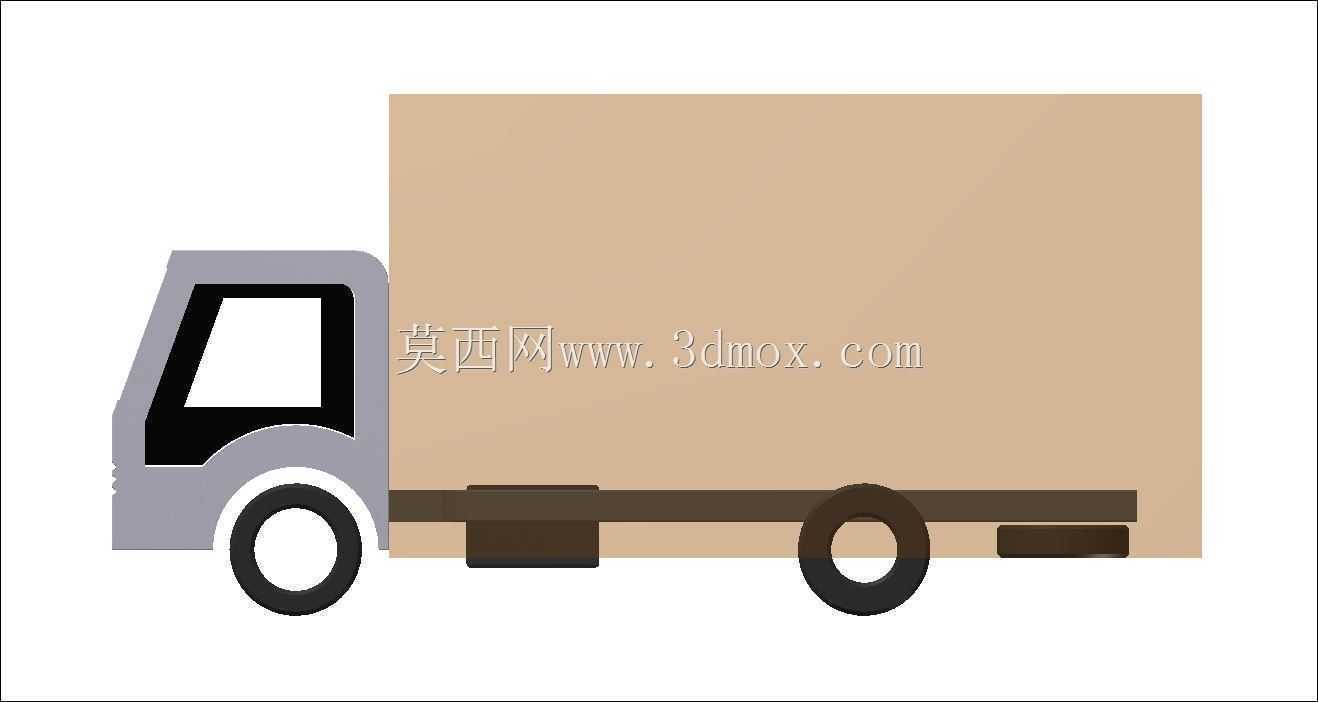

参数化轻型载货卡车底盘货箱结构设计

　　在城配物流、厂区短途转运、市政作业装备改装等场景里，轻型载货卡车的底盘与货箱匹配度直接决定了整车的改装效率与使用可靠性，很多一线结构设计人员在做专用车改装、货箱定制时，往往需要反复调整货箱长度、底盘挂载点位置、轴距适配参数，传统固定参数的三维模型每次调整都要重新绘制草图、重新装配约束，耗费大量重复劳动时间。这套参数化的卡车底盘货箱结构，核心设计逻辑是把货箱规格、底盘轴距、挂载点位置等核心尺寸和外置参数表做关联，设计人员只需要调整参数表内的对应数值，整个装配体就能自动完成尺寸更新、约束重生成，不需要逐个修改零件特征，能大幅压缩定制化改装的建模周期。从实际使用场景来看，这类结构适配总质量4.5吨以下的轻型载货平台，可覆盖普通厢式货箱、栏板货箱、简易方舱改装等多种上装需求，底盘部分保留了驾驶室后悬置、车架纵梁、车轮安装位、底盘附件挂载区的完整安装边界，设计人员在做上装布置时，可以直接调取模型里的安装孔位坐标、纵梁截面参数，不需要额外查找二维图纸的尺寸标注，能有效避免上装支架和底盘原有附件出现干涉问题。结构设计上，车架采用了等截面直纵梁搭配横梁的刚性连接方案，纵梁的截面高度、厚度参数都纳入了参数化关联范围，当货箱长度调整时，纵梁的有效承载长度、横梁的布置间距会同步按比例调整，保证车架的刚度分布始终匹配货箱的承载重心位置，不会出现局部应力集中的问题。货箱部分采用了平板式底板加围板的基础结构，底板的承载横梁间距、围板高度都可以通过参数调整，

　　底板下方的安装支架和车架纵梁的连接位置也会随货箱长度变化自动适配，保证每个连接点都落在纵梁的承载平面上，避免出现支架悬空、连接强度不足的问题。车轮部分保留了完整的跳动边界包络，设计人员在布置底盘侧的附件、货箱侧的下挂工具箱时，可以直接参考包络范围预留安全间隙，不需要额外做运动仿真校核轮跳干涉。驾驶室部分只保留了和后悬置相关的安装接口以及后部轮廓边界，既可以保证上装前部和驾驶室的间隙符合法规要求，又不会因为过多的驾驶室细节特征占用模型资源，提升大装配体下的运行流畅度。在做专用车改装时，比如要把普通货箱改成冷藏车厢、工程维修方舱、环卫作业上装，只需要在参数表里调整货箱的内长、内宽、内高尺寸，底盘部分的轴距、

　　后悬长度也可以根据所选的底盘型号同步修改，整个模型更新完成后，就能直接导出安装支架的加工图纸、做整车的质心位置核算、校核轴荷分布是否符合设计要求。和传统的固定参数模型相比，这种关联参数表的设计方式，把原本需要三到五个工作日的改装建模工作压缩到几个小时就能完成，而且参数调整后所有的装配约束都是自动重生成的，不会出现手动修改尺寸后常见的约束报错、特征丢失问题，尤其适合改装厂、专用车设计部门做快速方案迭代，在项目投标阶段可以快速生成不同配置的整车三维方案，不需要针对每个配置单独建模。另外模型里预留了底盘附件的安装接口，比如油箱、蓄电池、储气筒这些常规底盘部件的安装位置都做了边界预留，设计人员可以直接把对应的标准件模型装配到预留位置，

　　不需要重新在纵梁上设计安装孔位，进一步提升设计效率。从安装边界来看，车架纵梁的上翼面是统一的基准平面，所有上装连接支架的安装面都和这个基准做了约束，不管货箱尺寸怎么调整，连接面的平面度公差都能在模型里得到保证，后续出工程图时可以直接标注安装面的形位公差，不需要重新做基准校准。货箱的前壁和驾驶室后部的间隙默认预留了200mm的安全距离，这个参数也可以根据不同驾驶室的后悬长度灵活调整，避免车辆行驶过程中因为车架扭转出现货箱和驾驶室碰撞的问题。底板的承载面高度默认和常规轻型卡车的底盘高度匹配，如果要做低货台的改装，也可以通过参数调整车轮直径、悬架高度相关的关联尺寸，快速得到对应货台高度的整车模型，不需要重新构建整个底盘结构。
