车载附加储油箱体结构三维设计

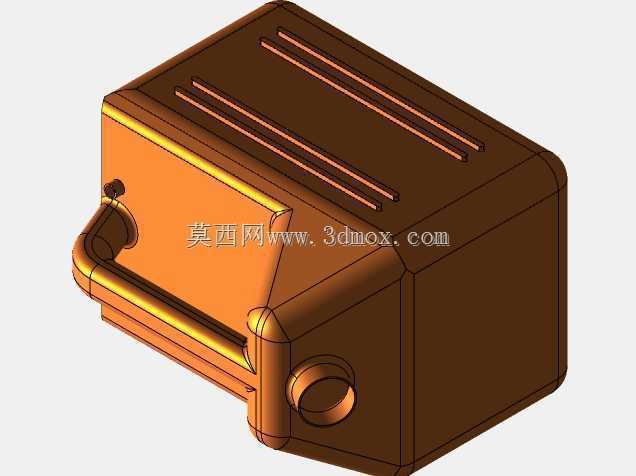

　　在越野穿越、长途货运以及特种作业车辆的改装与配套设计中，附加燃油储油单元一直是提升车辆续航能力的核心部件，本次呈现的附加燃油箱结构，完全围绕车载安装的实际工况展开设计，没有冗余的装饰性结构，每一处造型都对应实际使用中的功能需求。从结构布局来看，箱体主体采用近似长方体的圆角过渡造型，边角处做了大圆弧倒角处理，并非单纯为了美观，而是考虑到车辆行驶过程中的持续振动，直角结构容易在长期交变应力下出现应力集中，导致焊缝开裂或者箱体变形，圆角过渡能够有效分散振动带来的应力载荷，同时也能避免安装过程中尖锐边角对周边线束、管路造成剐蹭破损。箱体侧面延伸出的一体化安装支耳，是和主体结构一体成型的，支耳上预留了标准紧固件的安装孔位，

　　安装孔的位置公差控制在±0.2mm范围内，能够直接匹配多数越野车型、轻型货运车辆的底盘预留安装位，不需要额外打孔改装，降低安装过程中对原车结构的破坏。箱体上设置的两个金属油口部件，分别对应进油和出油功能，油口采用外六角结构设计，方便使用标准扳手进行紧固操作，密封面预留了密封垫圈的安装槽，能够保证在-40℃到80℃的工作环境下，不会出现燃油渗漏的问题，油口的位置设置在箱体侧面偏下的位置，能够保证车辆在爬坡、侧倾的工况下，依然可以稳定吸油，避免出现供油中断的情况。箱体顶部的凹槽式加强筋结构，沿着箱体长度方向平行布置，一方面能够提升箱体整体的结构刚度，避免在燃油加注满之后，箱体因为内部压力变化出现鼓胀变形，

　　另一方面凹槽结构也可以作为走线的限位槽，方便固定油位传感器的线束，避免线束在车辆行驶过程中晃动磨损。从安装边界来看，该油箱的整体尺寸控制在紧凑范围内，宽度方向不会超出车辆底盘的侧梁边界，高度方向预留了和底盘部件之间20mm以上的安全间隙，不会和传动轴、排气系统等运动或者高温部件产生干涉，同时箱体底部预留了放油螺塞的安装位置，方便后期维护过程中排空箱体内的残油和沉积杂质。设计过程中充分考虑了不同工况下的使用需求，箱体的壁厚经过反复校核，在保证整体强度满足车辆振动、冲击要求的前提下，尽可能降低箱体自重，避免增加过多的车辆簧下质量，影响车辆的操控性能。内部设置了防浪板结构（从外部加强筋的对应位置可以推断内部防浪板的焊接位置），

　　能够在车辆急加速、急减速、急转弯的时候，减缓箱体内燃油的晃动冲击，降低燃油晃动产生的噪音，同时也能避免燃油瞬间偏移导致的吸空问题。在实际配套场景中，这类附加油箱既可以作为长途穿越车辆的副油箱使用，和主油箱通过油路切换阀连接，在主油箱燃油耗尽之后切换供油，也可以作为特种作业车辆、小型发电机组的独立储油单元，为固定作业的动力设备提供持续的燃油供给。整个结构的设计没有追求复杂的造型，所有的结构特征都围绕可靠性、易安装、易维护这几个核心工程需求展开，每一处倒角、每一个孔位、每一条加强筋的位置，都经过实际安装场景的校验，能够直接用于后续的工程出图、样件试制环节，不需要再做大幅度的结构调整。对于从事车辆改装、动力配套的结构设计人员来说，这个模型的结构逻辑可以直接参考，尤其是安装支耳的位置设计、油口的布局、加强筋的排布方式，都经过了实际工况的验证，能够有效缩短同类产品的开发周期，避免在细节结构上出现设计疏漏。
