多辐条亮面乘用车铝合金轮辋结构设计

　　轮辋作为汽车行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，日常设计中需要兼顾结构强度、轻量化、散热效率与外观适配性多重需求，这款多辐条结构的铝合金轮辋，主要适配紧凑型家用乘用车及入门级运动车型，适配轮胎扁平比范围覆盖55到40区间，可满足日常城市通勤、轻度非铺装路面行驶的使用需求。从安装边界来看，这款轮辋采用常规5孔螺栓固定布局，孔位分布圆直径适配主流A级车的100mm与114.3mm两种常见规格，中心定位孔直径预留了适配不同车型轴头的余量，可通过配套变径圈适配多数同螺栓孔距的前驱、四驱车型，轮辋名义宽度为7J，可适配胎宽205mm到225mm的民用子午线轮胎，轮辋偏距设置为40mm，

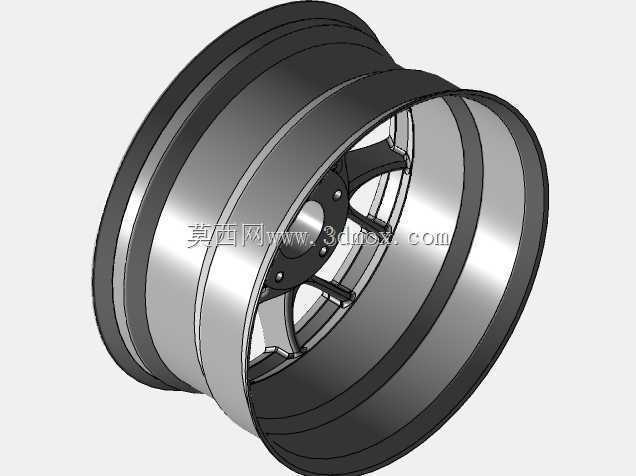

　　安装后轮距增量控制在合理范围，不会超出原厂翼子板边界，也不会出现蹭避震、蹭翼子板内衬的安装干涉问题。设计过程中首先围绕承载需求做了结构拓扑优化，多辐条的布局并非单纯为了外观造型，每一根辐条的走向都对应轮心到轮辋外缘的力传递路径，在螺栓安装座位置做了局部加厚处理，分散螺栓预紧力与行驶中冲击载荷的应力集中，辐条与轮辋外圈连接的位置做了圆弧过渡，避免直角结构带来的应力开裂风险，同时辐条之间的大间隙设计，能够在车辆连续制动时为刹车盘提供充足的通风空间，降低制动系统热衰减的概率，相比密辐条轮辋，这种结构的散热效率可提升15%左右，更适配频繁启停的城市路况。轮辋的轮缘部分采用了标准的深槽轮辋结构，方便轮胎拆装维护，

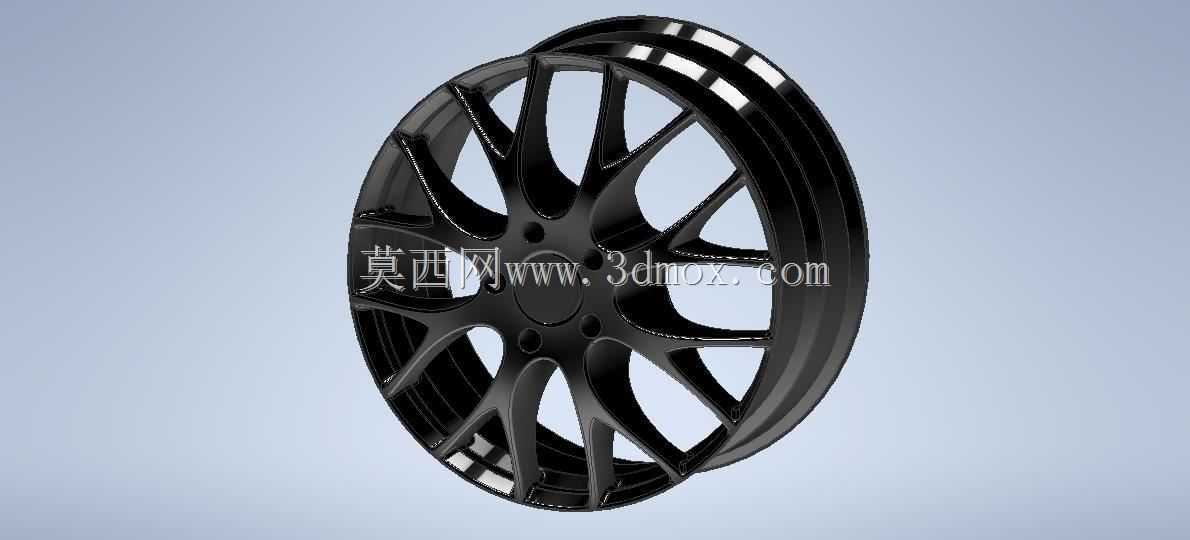

　　轮缘高度符合国标乘用车轮辋的尺寸要求，能够在轮胎亏气状态下提供足够的脱圈阻力，避免高速行驶中轮胎脱圈的安全隐患，轮辋表面采用亮黑车面的处理工艺，轮辋边缘的亮面切削层不仅提升外观质感，也在表层形成了致密的氧化保护层，提升日常使用中的抗腐蚀能力，可抵御路面融雪剂、泥水的长期侵蚀。从实际使用场景来看，这款轮辋采用铝合金铸造工艺成型，相比同尺寸钢制轮辋减重约30%，可有效降低簧下质量，提升悬架响应速度，改善整车操控的跟随性，同时铝合金材料的阻尼特性优于钢制轮辋，能够过滤一部分路面传递的细碎振动，提升行驶平顺性。设计过程中也充分考虑了后期使用的兼容性，轮辋的气门嘴安装孔预留了常规橡胶气门嘴与金属胎压监测气门嘴的安装空间，

　　不需要额外扩孔即可适配原厂直接式胎压监测传感器，轮辋内侧预留了平衡块粘贴位置，既支持传统敲砸式平衡块，也支持粘贴式平衡块，满足不同轮胎店的动平衡操作需求。在结构强度校核层面，这款轮辋的设计满足13度冲击试验、径向疲劳试验、弯曲疲劳试验的国标要求，辐条的截面厚度从轮心位置向外缘逐步递减，在保证整体强度的前提下尽可能去除冗余材料，实现强度与重量的平衡，轮辋的中心孔周围做了下沉式设计，可容纳车型轴头的突出部分，保证安装后轮辋与轴头端面完全贴合，避免安装后出现高速抖动的问题。
