十针防水汽车连接器密封结构设计

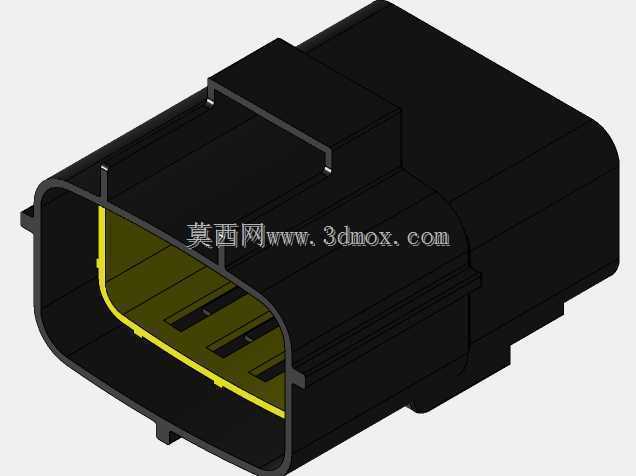

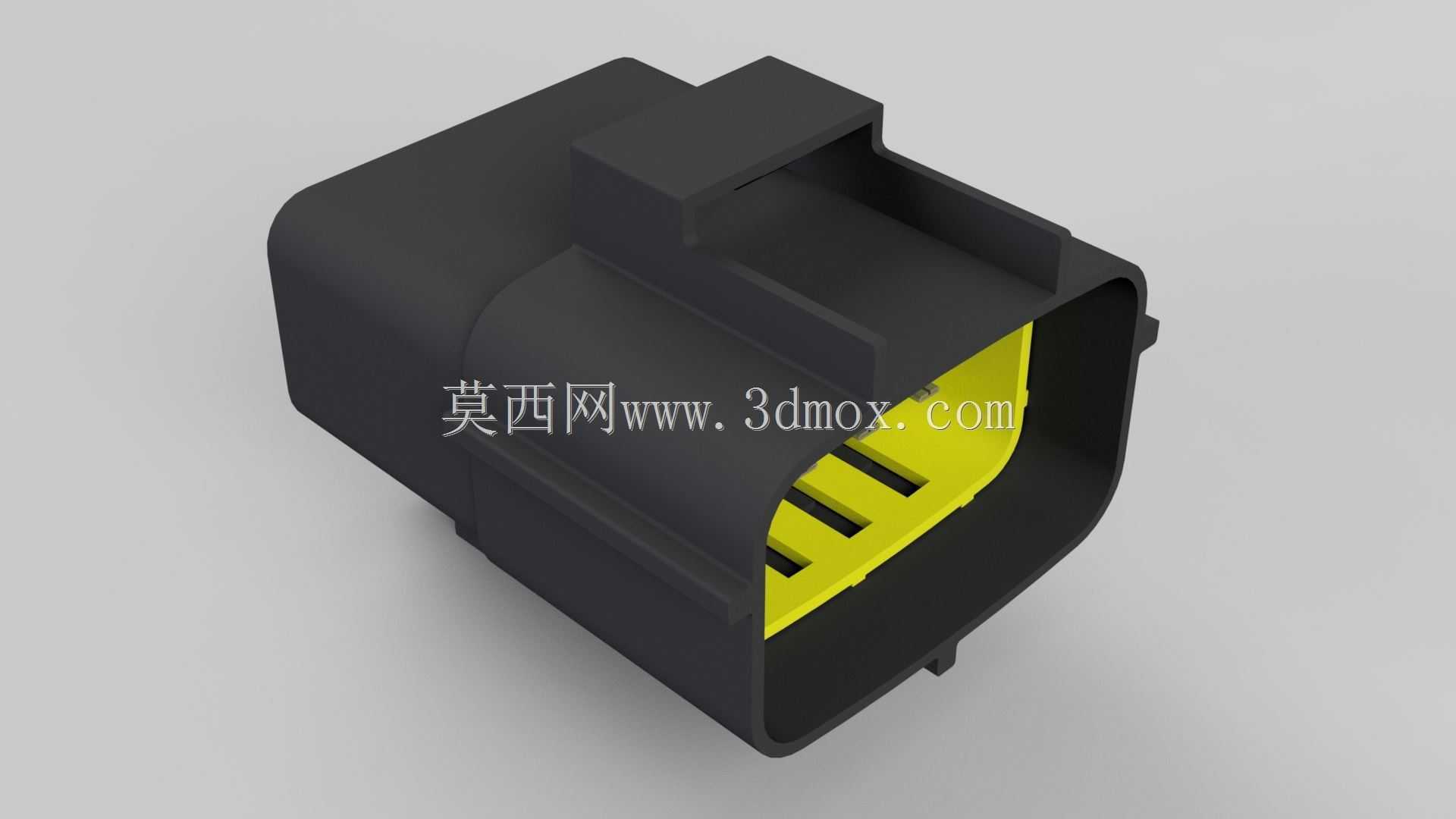

　　在车载电气系统的布线作业里，这类多针防水连接器是线束分段对接的核心部件，常布置在发动机舱、底盘走线区、车门穿线位这类容易遭遇泥水飞溅、温湿度波动大的区域，承担着多回路电信号与小功率供电的连通功能，既要保证插合后接触电阻稳定，也要阻断外界水汽、粉尘进入接触腔，避免针脚氧化、回路短路的故障出现。从结构设计逻辑来看，这款10针连接器采用了外壳与内芯分体嵌套的方案，外层黑色壳体选用耐候性工程塑料注塑成型，材料本身具备耐高低温、抗燃油腐蚀的特性，壳体外侧设置的凸起卡扣结构，是为了和对接端的锁扣配合，插合到位后能形成机械锁止，避免车辆行驶过程中振动导致接插件松脱，壳体边缘的止口台阶做了圆角过渡，既可以减少注塑过程中的应力集中，

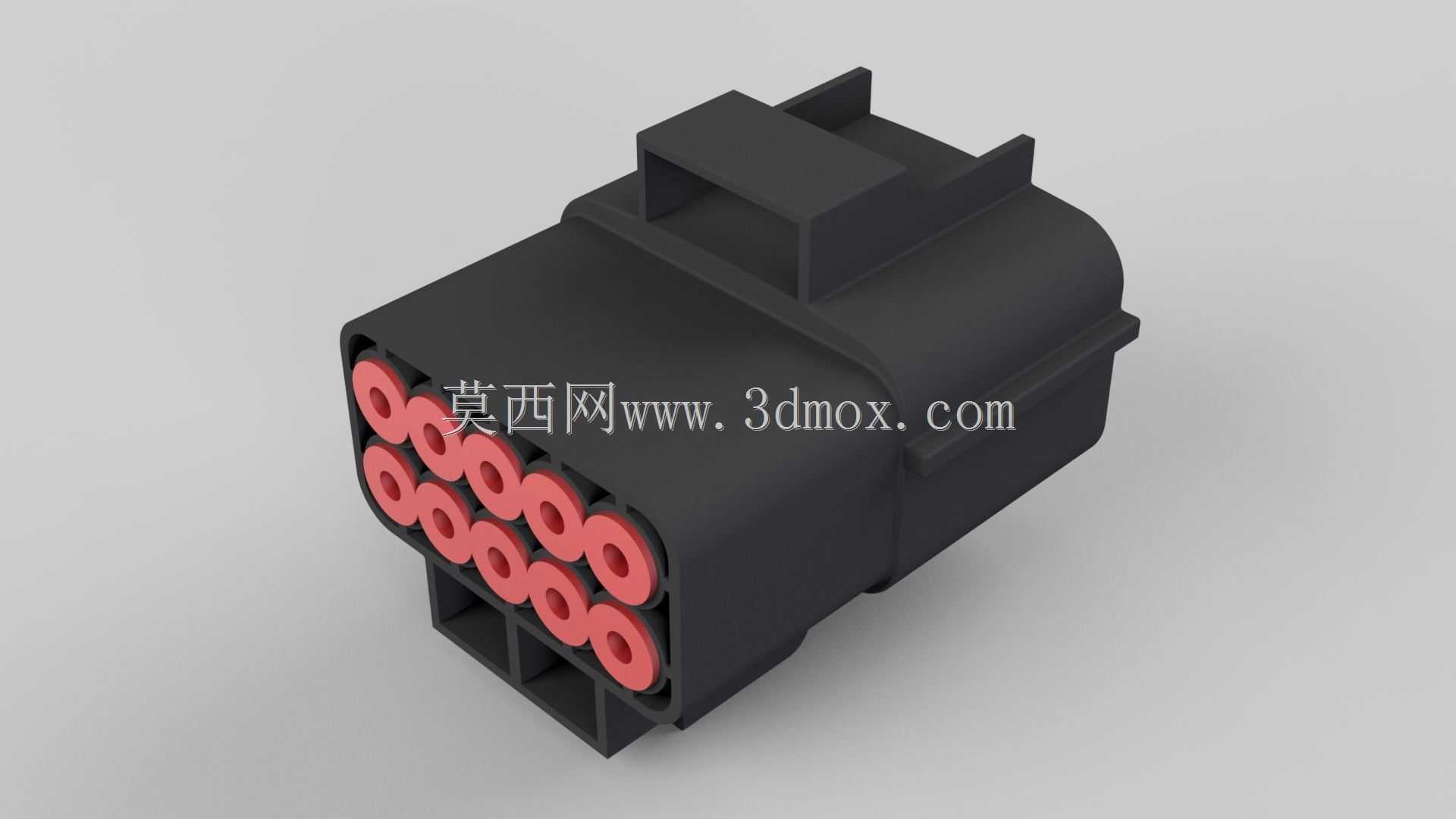

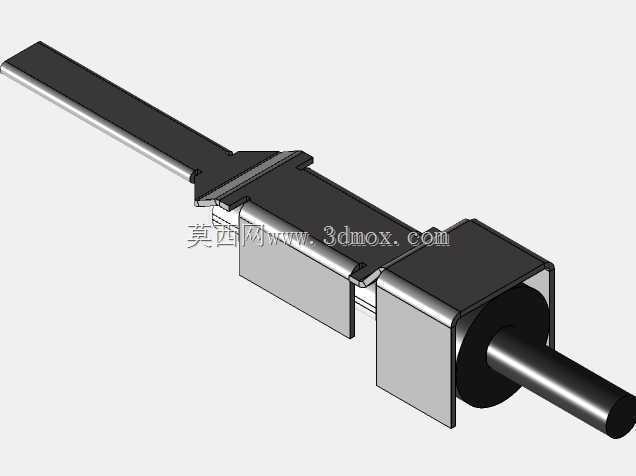

　　也能在装配密封圈时避免割伤胶圈。内部黄色的针座部分采用绝缘性能更稳定的改性塑料制作，10个针脚插孔按照等距阵列排布，每个插孔周边都设计了独立的密封隔腔，插针插入后，隔腔内壁和针体周边的密封件紧密贴合，实现单孔独立密封，避免相邻针脚之间出现爬电现象，哪怕某一个回路出现异常，也不会快速波及相邻的信号回路。从安装边界来看，这款连接器的整体外形做了切角处理，没有多余的外凸结构，适合在狭窄的线束布置空间里安装，壳体尾部的进线端设计了波纹密封槽，可以和线束外层的橡胶护套紧密咬合，线束穿入后，护套卡在槽位里，既能固定线束走向，避免拉扯力直接传递到针脚焊接点，也能从进线端阻断水汽进入连接器内部。实际选型过程中，

　　这类10针规格的连接器常用来连接车身传感器组、小功率执行器的线束，比如节气门位置信号、轮速信号、车灯控制回路的集中对接，相比单针独立接插件，多针集成的设计能大幅减少线束对接点的数量，降低整车布线的复杂度，同时统一的密封结构也能减少不同位置接插件的密封失效概率。建模过程中需要重点关注几个配合尺寸：一是插合面的止口配合公差，公差过大会导致密封圈压缩量不足，防水等级达不到IP67的要求，公差过小则会增加插合力，工人装配时难以推到位，反而容易出现虚接；二是内部针孔的位置度公差，必须和对接端的插针位置完全匹配，否则插合时会出现针脚弯折、顶坏内芯的问题；三是卡扣的弹性变形量设计，要保证锁止时卡扣能完全卡入对接端的卡槽，

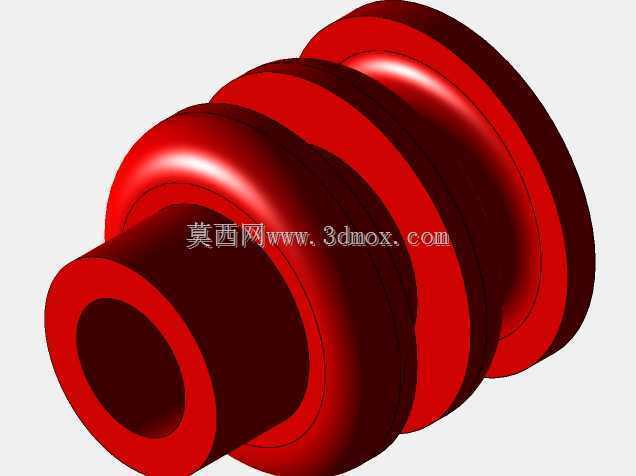

　　解锁时只需要施加合适的按压力就能顺利脱开，不会出现锁止过紧无法拆卸、或者锁止过松容易松脱的问题。另外，壳体外侧的防滑纹理设计，是为了装配时工人能手持发力，避免手上沾有油污时出现打滑，插合过程中能清晰感知到卡扣到位的顿挫感，确认接插件完全插合。在整车线束的可靠性测试中，这类连接器需要通过高低温循环、喷淋、振动、盐雾等多项测试，所以建模时还要考虑材料的收缩率，确保注塑成型后的零件尺寸和设计值一致，密封槽的深度、宽度尺寸偏差控制在合理范围内，保证密封圈的压缩率保持在20%-30%的合理区间，压缩率过高会加速密封圈老化失效，压缩率过低则无法实现有效密封。和普通非防水连接器相比，这款产品的所有对接缝隙都设计了密封结构，没有裸露的电气接触点，哪怕是在高压水枪冲洗底盘、雨季涉水行驶的场景下，也能保证内部电气连接的稳定性，不会因为进水导致信号中断、电路短路的问题。在三维建模时，还要注意壳体内部的加强筋布置，加强筋既要提升壳体的结构强度，避免插拔过程中壳体开裂，也不能占用过多的内部空间，影响针座的装配和线束的穿入，筋位的厚度要控制在壳体壁厚的0.6倍左右，避免注塑时出现缩痕，影响零件外观和尺寸精度。
