深沟球滚珠轴承结构设计三维数模

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类零部件，从民用家电的电机输出端、小型输送线的辊筒支撑，到工业设备的传动轴系、精密仪器的回转机构，几乎所有存在连续旋转运动的结构场景，都能看到这类轴承的应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低区间，减少动力传输过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的位置精度范围内，避免运转过程中出现偏磨、振动超标、异响等常见故障。

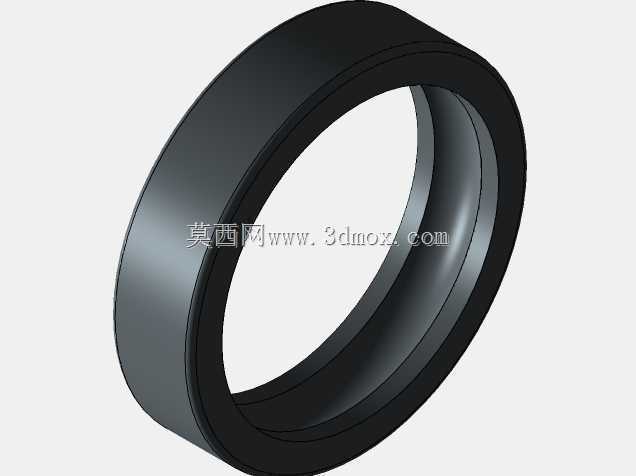

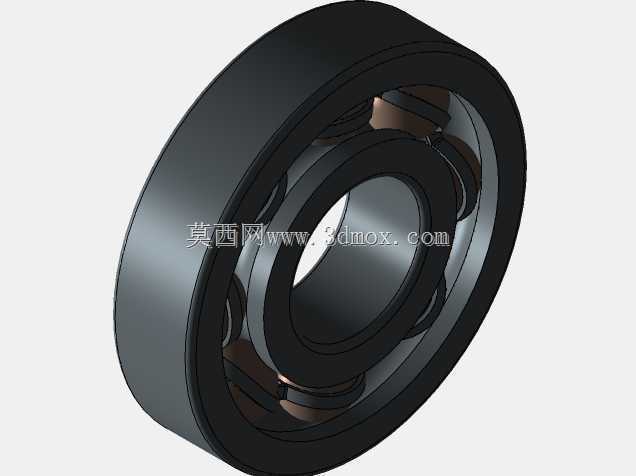

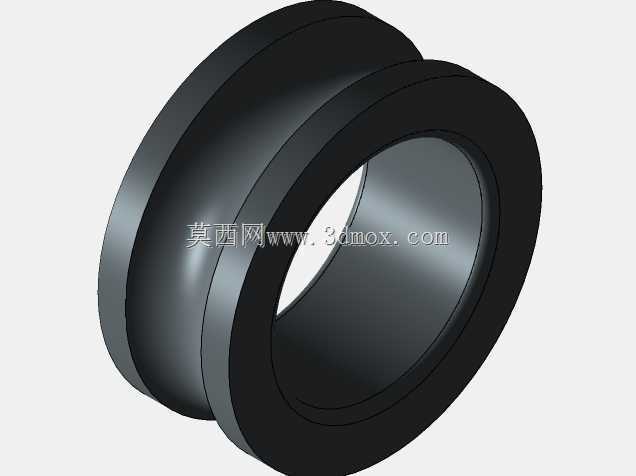

　　从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟球构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与需要旋转的轴采用过盈配合安装，随轴同步做回转运动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时可以形成稳定的接触角，同时预留合理的接触变形空间，避免应力集中导致的早期点蚀。外圈通常安装在轴承座或者设备的壳体安装孔内，多数应用场景下外圈保持固定，部分特殊传动结构中也会采用外圈旋转、内圈固定的安装方式，外圈内侧的滚道加工精度与内圈保持一致，和钢球的配合间隙控制在微米级，保证运转过程中钢球的运动轨迹平稳无偏移。

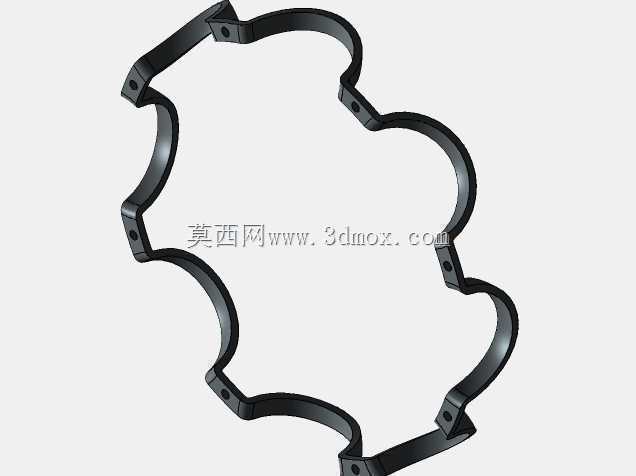

　　滚动钢球作为传递载荷的核心介质，均匀分布在内圈与外圈的滚道之间，将传统滑动摩擦形式转化为滚动摩擦，这也是这类轴承摩擦阻力远小于滑动轴承的核心原因。钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计过程中需要根据轴系的实际受力情况匹配对应参数：如果应用场景以径向载荷为主，可适当增加钢球直径提升承载能力；如果需要同时承受一定比例的双向轴向载荷，则需要调整滚道的曲率与接触角，保证轴向受力时钢球不会从滚道内脱出。保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内的正确运动轨迹，在轴承无载荷区引导钢球平稳进入承载区，减少钢球之间的碰撞磨损，延长整体使用寿命。

　　在安装边界的设计考量上，这类滚珠轴承的轴向尺寸相对紧凑，径向截面尺寸远小于同载荷等级的滑动轴承，非常适合安装空间受限的紧凑型传动结构。设计安装配合时，与轴配合的内圈公差需要根据载荷类型选择：当内圈随轴旋转承受循环载荷时，采用过盈配合避免内圈与轴之间出现相对滑动导致的配合面磨损；当内圈固定不转承受局部载荷时，可采用间隙配合方便安装拆卸。外圈与轴承座孔的配合同样遵循这个原则，固定外圈采用较紧的过渡配合，旋转外圈采用过盈配合。安装过程中需要注意，施加装配力时不能通过滚动体传递压力，也就是压装内圈时只能对内圈端面施力，压装外圈时只能对外圈端面施力，避免钢球和滚道表面出现压痕，导致轴承运转精度下降、噪音增大。

　　从实际应用的工况适配性来看，这类开式无密封的滚珠轴承更适合干燥、无粉尘污染的闭式传动箱内部环境，比如齿轮箱、减速器的轴系支撑，这类场景本身有润滑油或者润滑脂的持续润滑，不需要额外的密封结构，运转阻力更小，极限转速更高。如果应用在 open 式的外露传动场景，比如输送线辊筒、户外设备的转轴，则需要在轴承两侧增加防尘盖或者接触式密封圈，阻挡外界的粉尘、水汽进入滚道内部，避免润滑脂失效、滚道磨粒磨损的问题。润滑方式的选择也和转速直接相关，高转速工况优先选用油润滑，低转速、长期免维护场景选用脂润滑，润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一，填充过量反而会增大运转阻力，导致轴承温升过高。

　　在三维建模过程中，这类轴承的建模重点在于滚道曲面的曲率匹配，以及钢球与滚道的装配约束关系，需要保证钢球与内外圈滚道之间是相切接触，没有过盈或者间隙过大的问题，后续做装配干涉检查、运动仿真时才能得到准确的结果。保持架的兜孔结构需要和钢球直径匹配，兜孔与钢球之间预留合理的间隙，保证钢球在兜孔内可以自由转动，不会出现卡滞。对于结构设计从业者来说，这类标准件的三维数模不需要完全从零开始绘制，但需要准确掌握各部分的结构尺寸与安装配合要求，在做整体设备的结构设计时，才能根据轴的直径、载荷大小、转速要求、安装空间快速选型匹配，避免出现轴承选型过大导致的结构冗余、成本上升，或者选型过小导致的轴承寿命不足、早期失效等问题。很多新手设计师在选型时容易只看轴径匹配，忽略载荷系数与额定动载荷的计算，导致设备在实际运行过程中轴承提前损坏，反而增加了后期的维护成本，这也是结构设计过程中需要重点规避的常见问题。
