交流稳压器用翼形调节旋钮结构设计

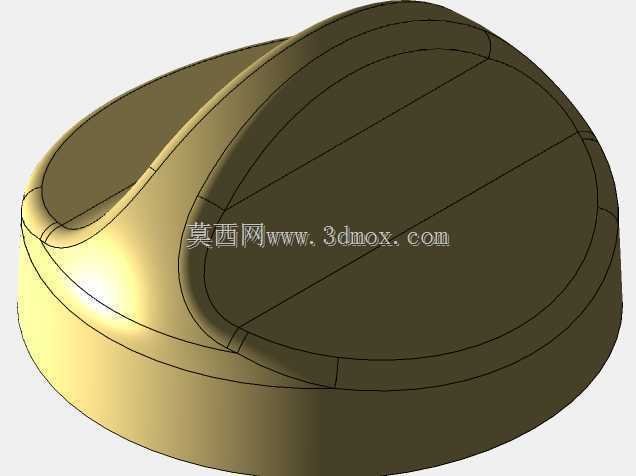

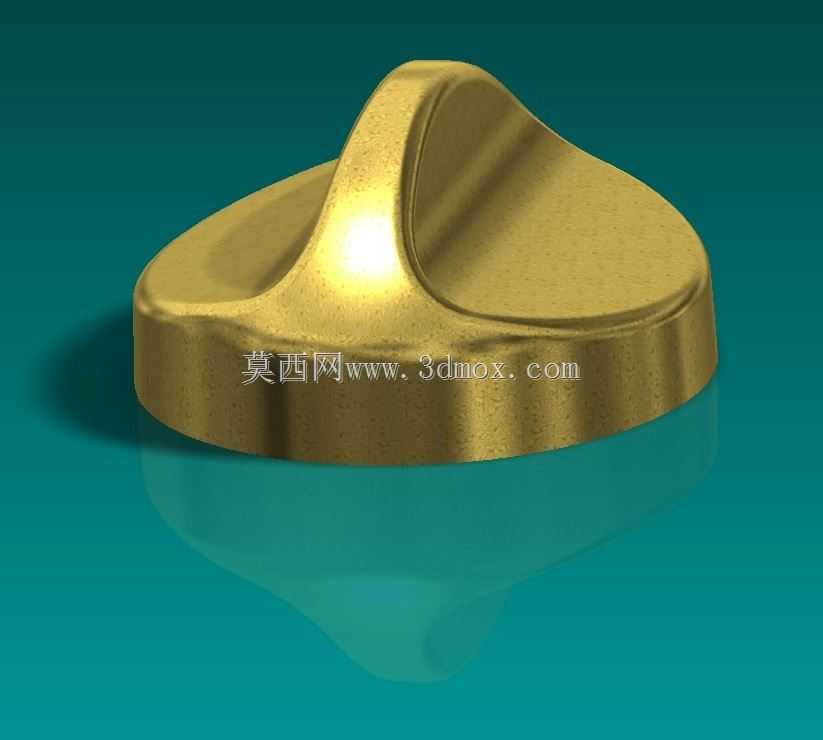

　　这款调节旋钮主要应用于交流稳压器的面板调节工位，作为电压整定、输出参数微调的直接人机交互操作件，日常使用中需要兼顾操作手感、防滑性能与安装适配性，是稳压器面板上操作人员接触频次最高的结构件之一。在工业现场的配电场景里，交流稳压器常部署在车间进线端、精密设备供电前端，操作人员需要根据负载波动情况实时调整稳压阈值，旋钮的操作力矩、旋转阻尼反馈直接影响参数调节的精准度，不会出现打滑、空程或者转动卡滞的问题。从结构设计逻辑来看，这款旋钮采用了矮胖型圆盘基座加对称翼形捏持边的造型，基座部分为等直径圆柱结构，底部预留与调节轴配合的安装孔位，可适配常见的D型截面电位器轴、花键调节轴，安装时仅需从侧面顶丝锁紧即可完成固定，不需要额外的复杂紧固件，

　　现场拆装更换效率较高。翼形捏持边的凸起高度经过反复校核，既不会因为凸起过高导致面板突出尺寸过大，容易被过往物件误碰改变参数，也不会因为凸起过矮导致操作人员捏持时受力不足，调节大阻尼电位器时出现打滑的情况。对称的翼形结构支持双指捏持、单指推转两种操作方式，戴薄型劳保手套操作时也能获得足够的摩擦力，不需要刻意摘除手套即可完成参数微调，适配车间现场的实际操作习惯。从安装边界尺寸来看，旋钮的基座直径控制在常规面板安装孔的适配范围内，基座高度与面板厚度、调节轴伸出长度匹配，安装后旋钮底部与面板表面预留0.3到0.5毫米的间隙，旋转时不会刮擦面板表面的丝印刻度，也不会因为间隙过大导致灰尘、切削液顺着轴缝隙进入设备内部。

　　旋钮的顶面做了平缓的圆弧过渡，没有尖锐棱角，操作人员快速操作时不会划伤手部，边缘的圆角半径符合人机工程学要求，长时间反复调节也不会造成指部压痕。材质选择上适配工业场景的使用需求，表面做金属质感处理的同时，基体采用绝缘工程塑料注塑成型，即使设备面板出现轻微漏电情况，也能保障操作人员的调节安全，不会发生触电风险。旋转过程中，翼形结构的对称设计让旋钮的动平衡性能较好，高速旋转调节时不会出现偏心晃动的情况，长期使用后也不会因为偏心磨损导致调节轴出现径向旷量，延长电位器等被调节元件的使用寿命。在实际设备装配场景中，这款旋钮可以通用在同系列不同功率等级的交流稳压器面板上，不需要针对不同机型单独开模制作旋钮，降低了整机的物料备件种类，

　　生产装配时也不会出现错装的问题，装配工人仅需根据轴径匹配对应的顶丝规格即可完成组装。日常维护时，如果旋钮出现磨损、开裂的情况，不需要拆解设备内部结构，仅需松开侧面顶丝即可直接更换新的旋钮，维护耗时不到一分钟，大幅降低现场运维的时间成本。旋钮的表面没有多余的装饰性结构，所有造型特征都服务于功能需求，翼形的凸起方向可以作为参数指示标记，配合面板上的刻度线，操作人员可以直观判断当前调节的参数区间，不需要额外在旋钮上粘贴指示标，长期使用也不会出现标识磨损脱落的问题。针对工业现场可能存在的油污、粉尘附着情况，旋钮的外表面做了光滑无死角的过渡设计，没有容易积灰的凹槽缝隙，日常清洁时仅需用抹布擦拭即可去除表面污渍，不会出现油污积存难以清理的问题。在结构强度校核阶段，针对旋钮的捏持部位做了扭转强度验证，在超过正常操作力矩三倍的作用力下，翼形部位不会出现断裂、塑性变形的情况，即使操作人员操作时用力过大，也不会损坏旋钮结构，适配现场操作人员的不同操作力度习惯。
