交流稳压器配套多层组件承载机架

　　在交流稳压供电系统的现场布设与车间组装环节，这类多层组件机架是承载各类稳压功能模块、接线端子排、辅助电气元件的核心支撑载体，区别于通用仓储货架，其结构设计完全围绕电气组件的安装需求、运维操作空间、布线走线逻辑展开，并非简单的置物框架。从实际应用场景来看，这类机架多部署在工业车间供电稳压工位、中小型配电间、设备配套稳压单元集成区域，需要承载整流模块、调压组件、电容单元、监测仪表等不同重量的电气部件，同时要预留足够的接线操作空间，满足日常运维时的元件拆装、线路排查、参数调试需求，避免出现结构干涉导致的操作受阻问题。

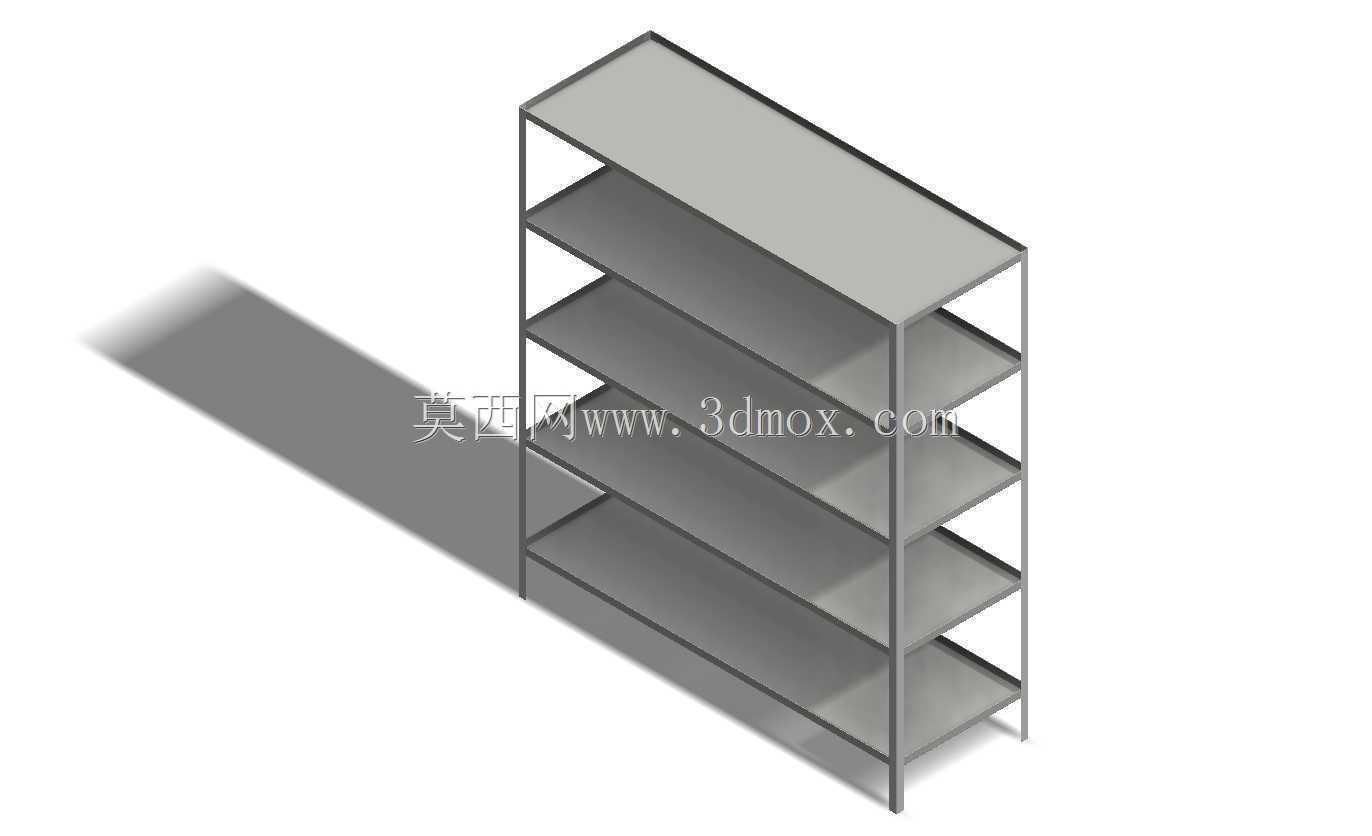

　　设计思路上，整体采用开放式框架结构，摒弃全封闭柜体的冗余设计，一方面可以降低整体自重，减少材料消耗，另一方面开放式结构能够形成自然通风通道，帮助稳压组件在运行过程中散发热量，避免封闭空间内热量堆积导致的元件性能衰减。框架主体采用等截面金属型材拼接成型，立柱作为主要承重构件，沿垂直方向均匀布置五层水平承载层板，层板与立柱之间采用刚性连接，保证每层承载时的挠度控制在允许范围内，避免层板受压变形挤压下方布设的线路。层板采用平整金属板材制作，表面无突出毛刺，方便电气元件通过螺栓直接固定在层板表面，不需要额外加装安装垫板，减少现场安装的工序步骤。

　　外形尺寸方面，该机架整体边界为700mm×2000mm×2000mm，其中宽度方向700mm的尺寸设计，刚好匹配常规交流稳压器组件的安装深度，不会因为深度过深导致后部元件操作困难，也不会因为深度过浅无法容纳标准尺寸的电气模块；2000mm的高度符合人体工程学操作范围，最上层的安装高度控制在普通人站立抬手可及的范围内，不需要借助登高梯就可以完成上层元件的调试操作，最下层距离地面预留一定间隙，避免地面潮气、积水侵蚀底部安装的电气组件，同时方便地面布线的引入。2000mm的长度方向可以根据实际安装的组件数量，灵活划分不同的功能分区，从进线端到稳压处理端再到出线端，沿长度方向依次排布，让线路走向顺直，减少交叉布线带来的电磁干扰问题。

　　从功能特性来看，机架的框架型材预留了标准化的安装孔位，除了固定层板之外，还可以根据实际需求加装线槽、导轨、接地排等辅助配件，不需要在现场重新钻孔加工，降低现场改造的工作量。框架整体做了防锈防腐处理，能够适应车间内多尘、轻微湿度的工作环境，长时间使用不会出现锈蚀脱落的问题，避免锈渣掉落引发电气短路风险。机架的四个底部支撑点可以调节水平高度，在地面不平整的安装场景下，通过调节支撑脚的高度保证机架整体处于水平状态，避免层板倾斜导致元件安装受力不均，或者长期倾斜引发的框架结构变形。

　　在安装边界的考量上，设计时已经预留了机架与周边墙体、其他设备的安全操作距离，机架后侧不需要预留过大的检修空间，所有接线与元件操作都可以从正面和侧面完成，适合在空间紧凑的配电区域布设。多层结构的层间距经过优化，既不会因为层间距过小导致元件安装后散热空间不足，也不会因为层间距过大浪费垂直方向的安装空间，在2000mm的总高度内实现五层承载空间的合理分配，兼顾了空间利用率与操作便利性。框架的整体承重经过校核，每层可以满足常规稳压组件的承重需求，不会因为长期静载出现结构失稳问题，立柱的抗弯强度、层板的抗变形能力都经过力学验证，保证在满载状态下整体结构的稳定性，即使在车间存在轻微振动的环境下，也不会出现框架晃动、元件松动的问题。
