车间斜置式多孔工具挂架工位货架

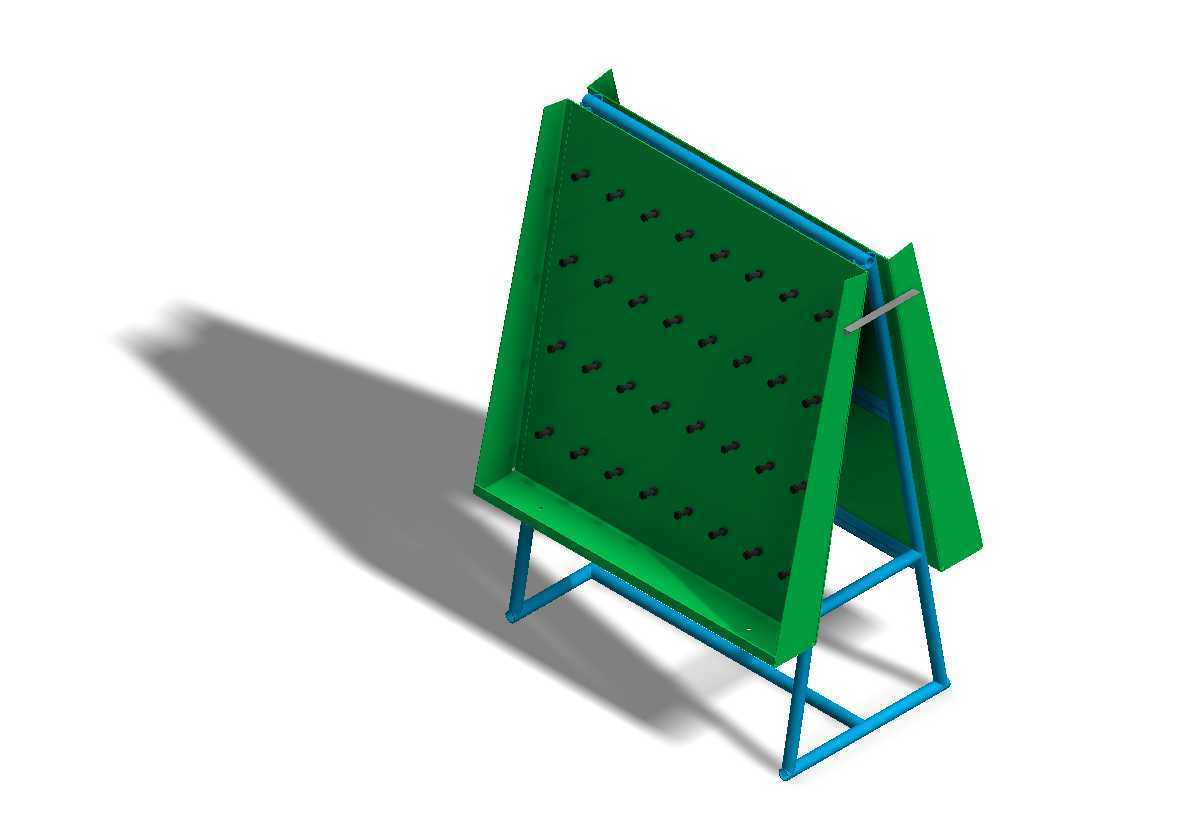

　　这套工位置物挂架的整体构型，是围绕离散制造车间里钳工装配、线束预装、小型部件分拣这类需要随手取用零散工具的作业场景搭建的，没有采用常规直立货架的方正布局，而是把主承载挂板做了向后倾斜的角度设计，作业人员站在工位前方时，视线可以自然覆盖挂板上所有挂点，不需要仰头或者探身去翻找上层工具，长时间作业时颈部和腰部的疲劳度会明显降低。底部支撑框架采用方管焊接的分体支腿结构，前后支腿的跨距做了加宽处理，即使挂板上挂满重型扳手、工装夹具，整架的重心也始终落在支撑轮廓以内，不会出现前倾倾覆的风险，支腿底部预留了地脚安装孔，既可以直接放置在硬化车间地面上，也可以通过膨胀螺栓和地面固定，适配有行车经过、地面有振动的冲压车间场景。

　　主挂板采用厚钢板冲孔加工，板面上的挂孔按矩阵式均匀排布，孔位间距兼顾了常见挂钩、工具挂条的安装模数，不管是小型螺丝刀、钳子这类轻量工具，还是较重的扭矩扳手、气动打磨机，都可以通过标准挂钩灵活调整挂载位置，当工位作业内容切换、需要更换工具配置时，不需要对挂板做二次加工，直接挪动挂钩位置就能完成布局调整。挂板的下沿做了外翻的折边托台，这个托台一方面可以承接挂板上不慎掉落的小零件、螺丝螺母，避免零件直接掉落到地面丢失或者混入车间切屑里，另一方面也可以临时放置正在装配的半成品工件、作业指导书文件夹，不用额外在工位旁搭配小工作台。挂板的后侧设置了可调节的斜撑拉杆，拉杆两端通过销轴和挂板背部、底部支撑框架连接，架体上预留了多档调节孔位，

　　可以根据作业人员的身高、工位的操作高度，在小范围内调整挂板的倾斜角度，比如坐姿作业的检修工位可以把挂板调得更平缓，站姿作业的装配工位可以把挂板调得更陡，适配不同的作业姿态。两侧的侧护板和主挂板采用螺栓拼接，没有做成完全焊接的固定结构，当需要运输或者在狭窄的车间通道内转运时，可以快速拆掉侧护板、分开主挂板和底架，整体拆分后所有部件都可以通过普通厂房门、电梯，不需要动用大型吊装设备，在多工位轮换的柔性生产线上，这种可拆分的结构能大幅降低转场搬运的难度。从安装边界来看，架体的整体占地面积控制在单人工位的合理范围内，不会占用过多生产线旁的通行空间，架体后方和墙面之间不需要预留额外的操作间隙，贴墙放置也不影响挂板正面所有工具的取用，

　　挂板的挂载高度经过适配，最下排挂点距离地面的高度刚好在作业人员手腕自然下垂的取放区间，最上排挂点也不需要踮脚就可以够到，完全符合人机工程学的工位设计要求。在实际应用里，这类挂架常布置在装配线的工位旁、维修班组的工具间入口、质检工位的侧边，替代原来零散堆放工具的工作台面，把所有工具可视化陈列，作业人员可以一眼找到需要的工具，减少工具寻取的无效工时，同时所有工具都定点挂载，交接班时的工具盘点也非常直观，不会出现工具随手堆放在工件里、被误转运到下工序的问题。架体的框架管材选型兼顾了刚性和轻量化，在满足满载挂载承重要求的前提下，整体重量控制在两个人可以合力抬运的范围内，不需要叉车就能完成短距离移位，表面的涂装采用车间常用的防护漆面，耐油污、耐轻微磕碰，日常生产里的切削液、机油溅到表面只需要普通抹布擦拭就可以清洁，维护成本极低。挂板的冲孔边缘都做了倒角处理，没有尖锐毛刺，挂载工具或者调整挂钩时不会划伤作业人员的手部，侧护板的边缘同样做了折边钝化，整个架体没有外露的尖锐棱角，在人员走动频繁的生产线旁使用时，不会造成磕碰伤害。
