川崎忍者摩托车化油器结构设计

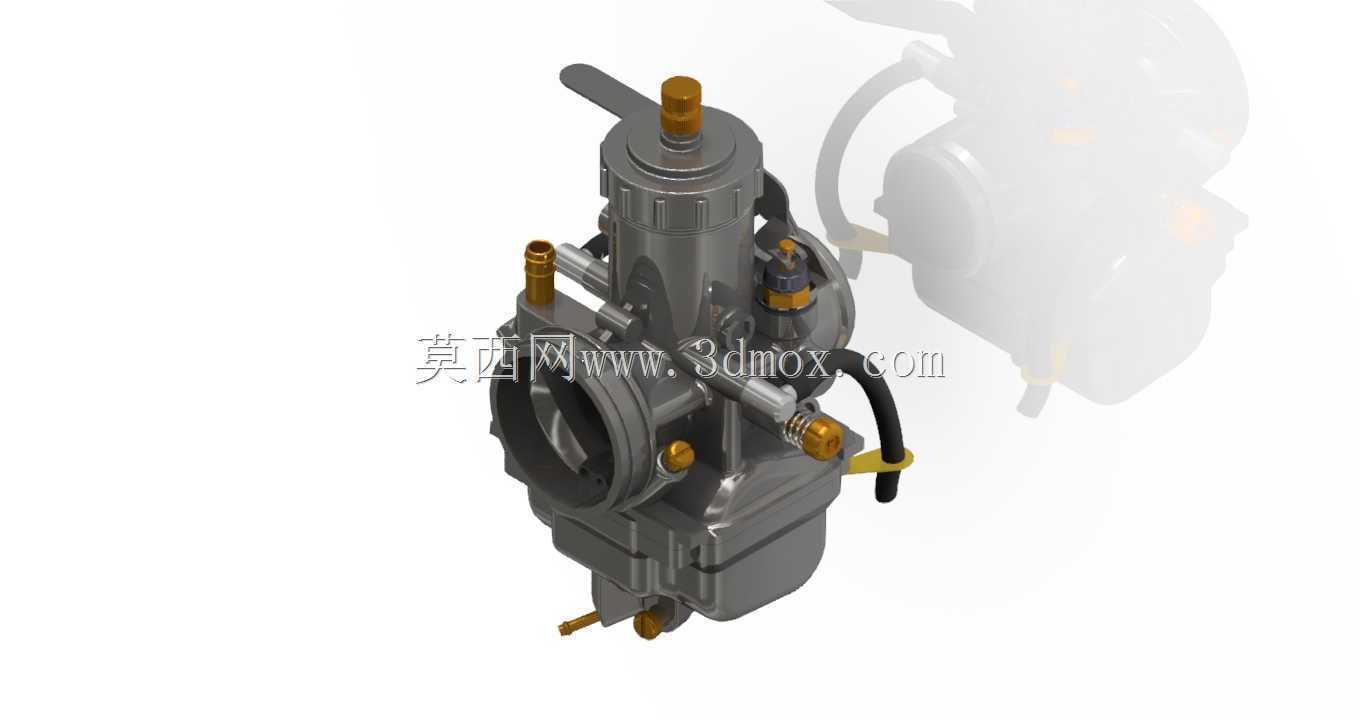

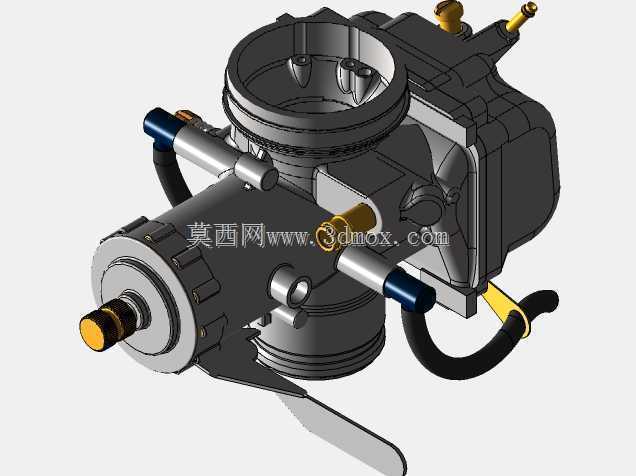

　　这款化油器主要适配川崎忍者系列摩托车的燃油供给系统，作为二冲程或小排量四冲程摩托发动机的核心供油部件，其核心作用是根据发动机不同工况的进气负压变化，精准匹配燃油与空气的混合比例，为燃烧室提供浓度适宜的可燃混合气，直接影响发动机的动力输出平顺性、燃油经济性与怠速稳定性，在民用代步摩托、赛道改装摩托的动力系统中都属于关键调校部件。从结构设计逻辑来看，整个化油器采用柱塞式节气门结构，主体腔体采用锌合金压铸成型，兼顾轻量化与结构强度，腔体内部的喉道经过渐扩渐缩的流线型优化，减少进气过程中的气流紊流损失，提升进气充量效率。顶部的柱塞调节机构集成了油针固定结构，油针采用多段可调的卡簧定位设计，可通过调整卡簧位置改变油针插入主喷管的深度，

　　对应不同海拔、不同燃油标号下的供油浓度调校需求，满足日常通勤、赛道激烈驾驶等不同使用场景的动力输出特性。侧面布置的怠速调节螺钉与混合气调节螺钉采用细牙螺纹结构，调节精度可达0.1圈级，能够精准控制怠速工况下的旁通进气量与燃油供给量，保证发动机在热机、冷机状态下都能维持稳定的怠速转速，不会出现怠速熄火、怠速游车的问题。浮子室布置在化油器主体下方，内部的浮子采用耐油尼龙材质，通过浮子臂控制进油针阀的开闭，维持浮子室内的油面高度稳定，避免车辆倾斜、加速减速工况下出现油面波动导致的供油异常，浮子室底部设置有放油螺钉，可快速排出沉积在浮子室底部的燃油杂质与水分，降低油路堵塞的维护难度。安装接口方面，

　　化油器的进气端与空滤连接的法兰采用标准卡箍安装尺寸，外径匹配对应排量摩托的空滤出气口，出气端与发动机进气歧管的连接面采用平面密封结构，搭配耐油橡胶密封圈实现密封，避免漏气导致的混合气浓度异常。侧面的燃油接口、负压接口、溢流接口的位置都经过布局优化，不会与摩托车车架、油箱、线束等周边部件发生安装干涉，整体安装边界紧凑，可直接适配原厂安装位，也可用于同排量跨骑摩托的改装替换。结构细节上，化油器上的各个量孔都采用标准化的可替换设计，主量孔、怠速量孔可根据不同的动力改装需求更换不同流量规格的配件，无需重新加工主体结构；油门拉线的安装位采用万向调节结构，可适配不同走向的油门拉线布置，降低改装时的走线难度。

　　所有外露的金属调节部件都做了镀锌钝化处理，具备基础的防腐蚀能力，能够适应摩托车行驶过程中遇到的泥水、雨水侵蚀环境，延长部件的使用寿命。在实际使用场景中，这类化油器除了适配原厂量产摩托，也广泛用于摩托维修替换、越野摩托改装、复古摩托定制等领域，其结构的通用性与可调性能够满足不同用户的调校需求，相比电喷系统具备结构简单、维护成本低、调校自由度高的优势，在小排量玩乐型摩托、老款摩托维修市场中仍有很高的应用占比。建模过程中对化油器的内部油道、气道都做了等比例还原，各个活动部件的装配间隙也按照实际工程公差设置，可直接用于化油器工作原理演示、维修教学课件制作、摩托改装方案的装配干涉校验，也可作为摩托维修培训的结构展示教具使用。
