往复式蒸汽机动力结构三维设计

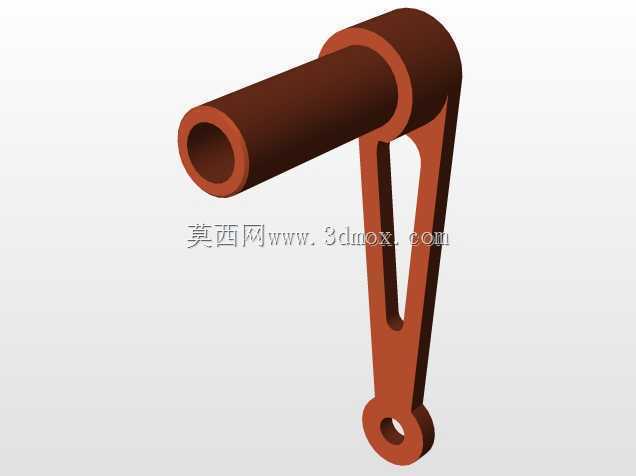

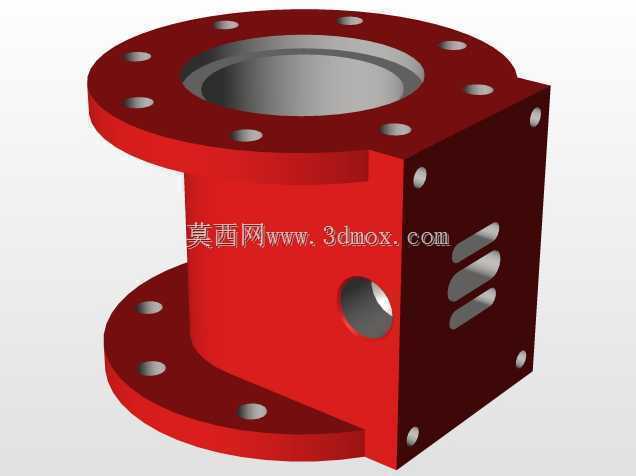

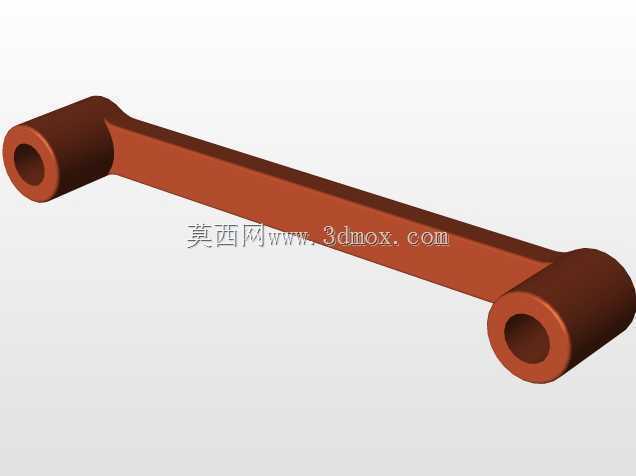

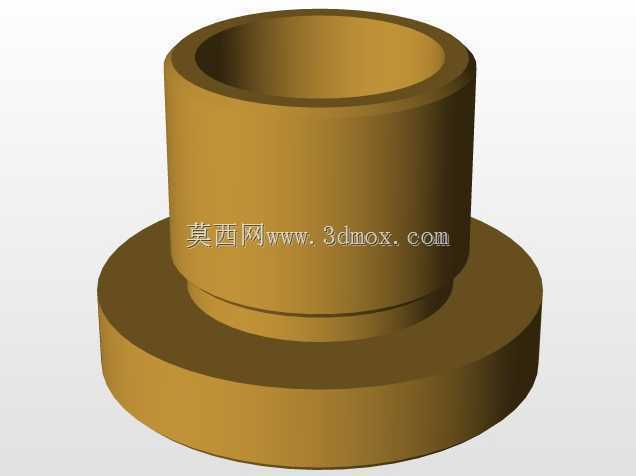

　　这套往复式蒸汽机的三维结构设计，核心围绕热能向机械能的稳定转换逻辑搭建，可覆盖教学演示、小型动力装置复刻、复古动力设备研发等多个场景的结构参考需求。从实际用途来看，该结构可作为热能动力教学的具象演示载体，帮助从业者直观理解活塞往复运动到旋转动力输出的完整传动链路，也可适配小型复古动力装置的原型验证，为低功率蒸汽动力输出场景提供结构参考。设计过程中优先考量了动力传递的同轴度要求，活塞组件与气缸内壁的配合间隙预留了热膨胀余量，避免高温工况下出现卡滞问题，同时在曲柄连杆机构的铰接位置做了耐磨衬套的结构预留，可有效降低长期往复运动带来的磨损损耗。从功能特性上看，该结构完整还原了配气机构、活塞组件、曲柄飞轮组、动力输出轴的全部配合关系，

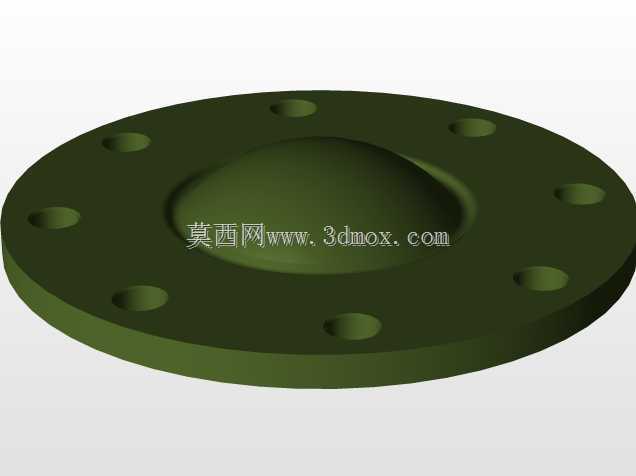

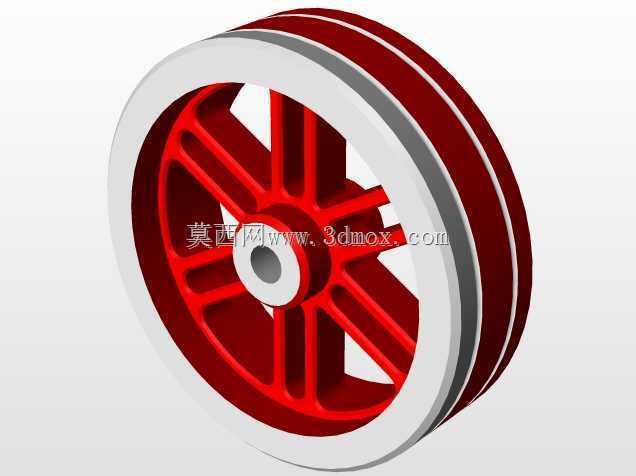

　　配气滑阀的行程与活塞运动行程做了匹配校准，可保证蒸汽进排气时序与活塞运动位置精准对应，减少蒸汽无功损耗，飞轮的配重经过动平衡校核，可抵消曲柄连杆机构往复运动产生的惯性力，让动力输出过程更平稳，避免运行过程中出现异常振动。外形尺寸方面，整体结构采用卧式布局，气缸轴线与动力输出轴轴线处于同一水平面，安装底座预留了标准化的螺栓固定孔位，可直接适配通用型材搭建的安装机架，横向安装边界以飞轮最外侧和气缸前端盖为极限，纵向边界不超过底座两侧的安装面，垂直方向最高位置为飞轮顶端，安装时无需额外预留过大的操作空间，周边仅需留出配气管路连接和日常维护的操作余量即可。设计思路上没有刻意做轻量化处理，反而在气缸壁、

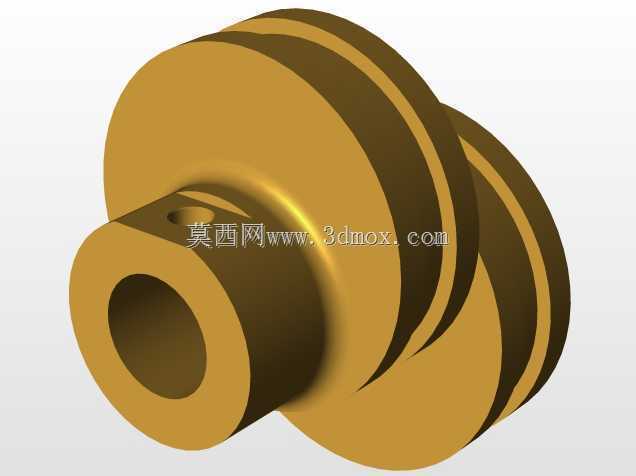

　　曲柄臂等受力较大的位置保留了足够的结构厚度，可承受蒸汽工作压力带来的交变载荷，同时所有铰接位置都预留了润滑脂注入通道，方便日常维护时加注润滑介质，降低传动副的摩擦阻力。在结构细节处理上，活塞环的安装槽位置、密封件的配合尺寸都做了明确的结构表达，配气机构的传动齿轮啮合间隙也按照通用机械传动标准做了预留，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现卡齿问题。动力输出端采用标准轴径设计，可直接适配联轴器、皮带轮等通用传动连接件，无需额外做轴头改装，能快速对接后续的负载装置。整个结构的装配逻辑完全按照实际设备的拆装顺序搭建，每个零部件的配合关系都符合机械装配工艺要求，没有出现干涉或者无法装配的结构问题，对于从事动力设备结构设计、机械原理教学、复古机械复刻的从业者来说，可直接作为结构设计的参考蓝本，也可用于验证蒸汽动力传动的时序逻辑，减少原型设计阶段的试错成本。
