校园赛事用简易拼装F1赛车结构设计

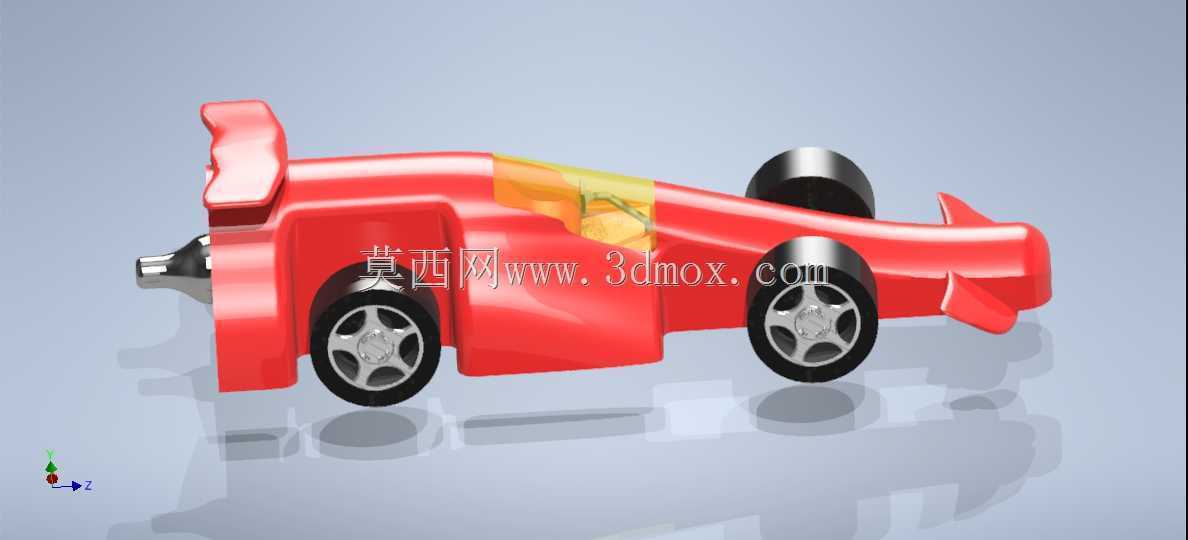

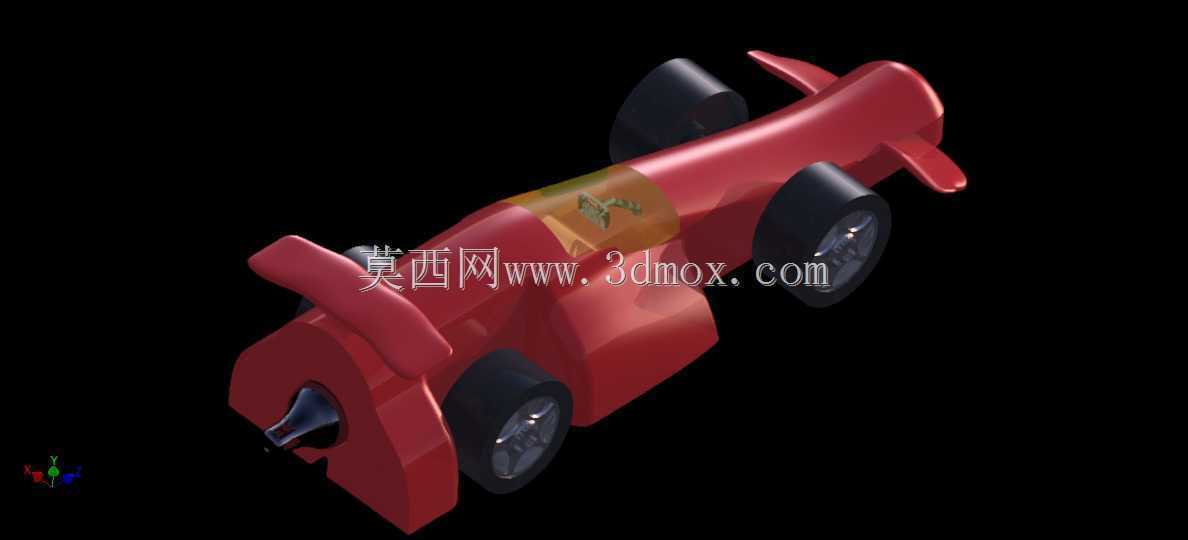

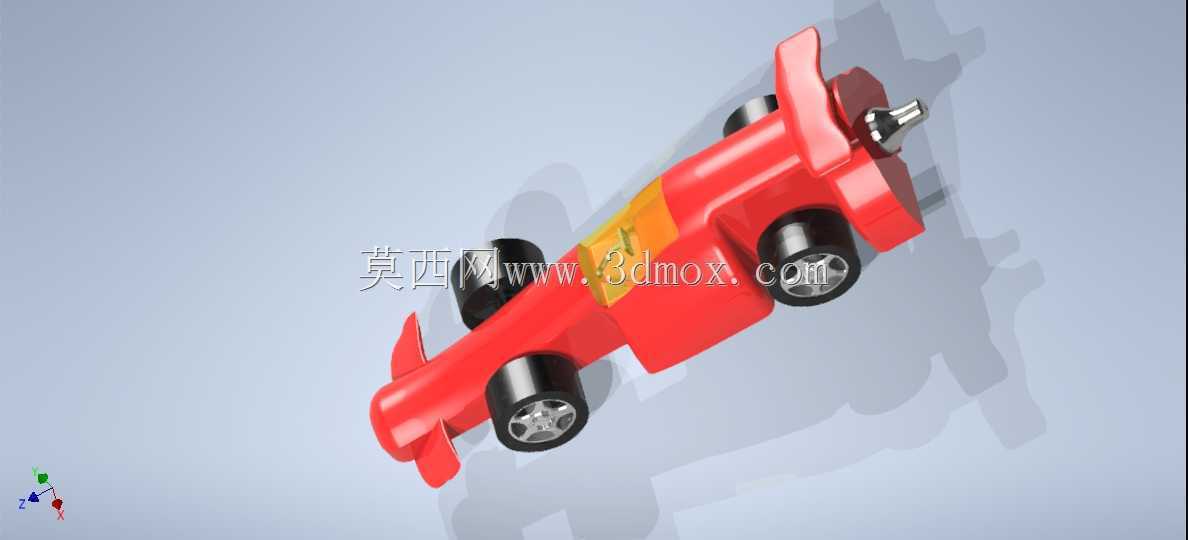

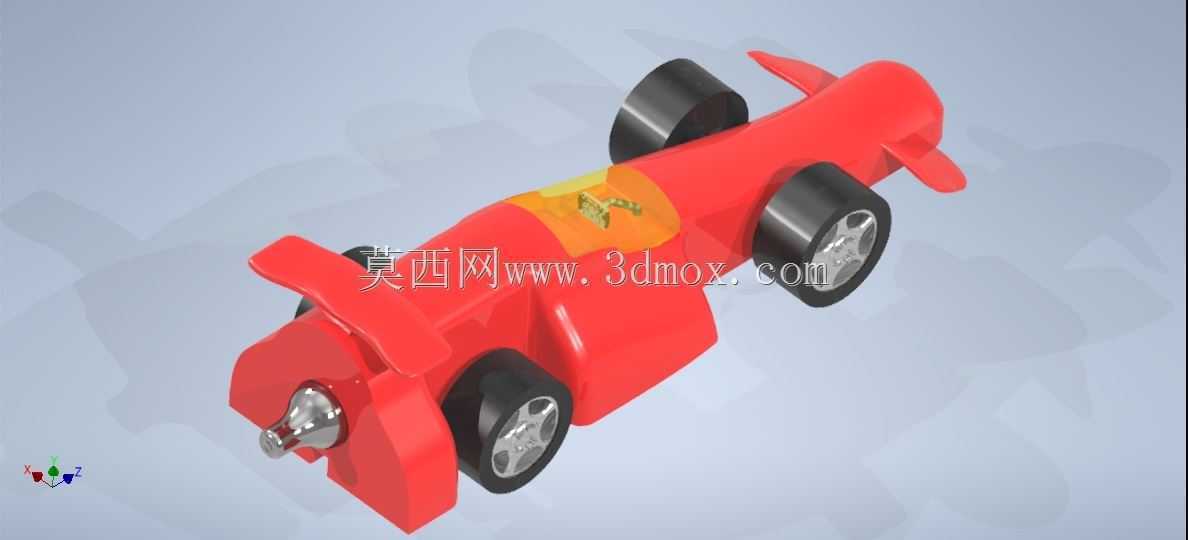

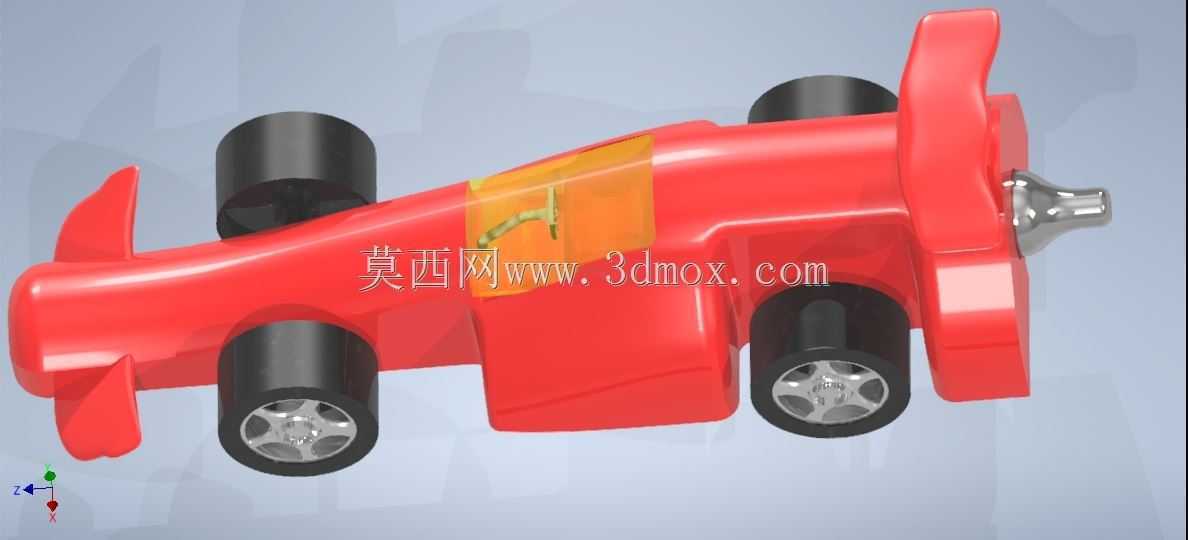

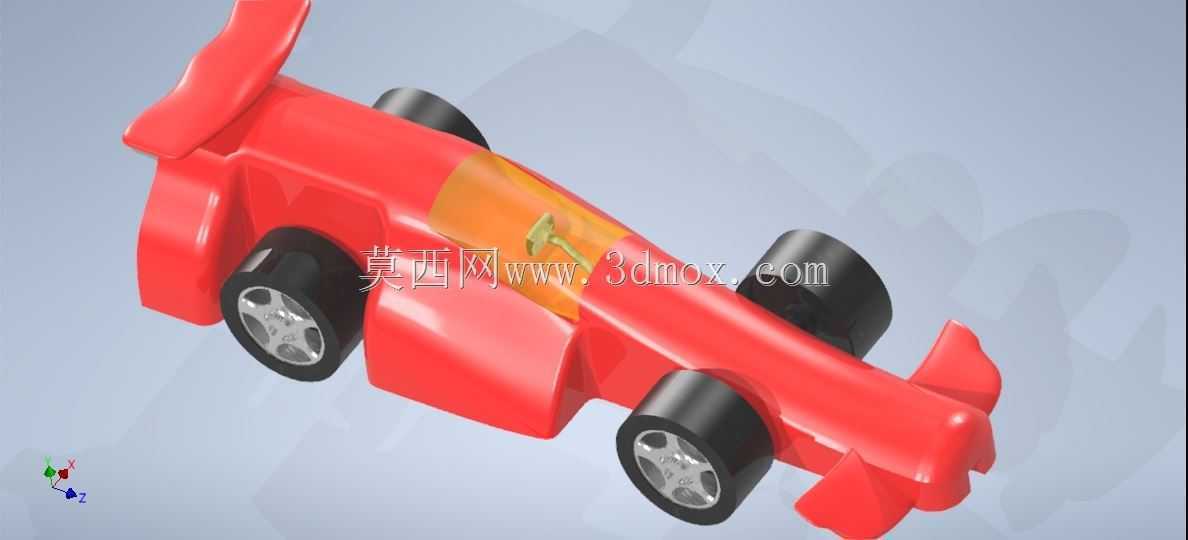

　　这款F1造型的拼装模型，核心面向校园工程实践类赛事场景设计，可直接用于青少年工程启蒙教学、结构设计实训、小型拼装竞速赛事活动，也可作为桌面级3D打印的实操验证载体，适配创客空间、中小学通用技术课堂、高校工程认知实训等多场景的实操需求。从结构设计逻辑来看，整体做了极致的简化处理，没有额外的装饰性贴花与标识结构，所有外露曲面均为功能服务：车头位置预留的金属凸台结构，既是碰撞缓冲的受力接触点，也可作为赛事中触发终点传感装置的触发端，避免软质塑料结构长期碰撞出现形变磨损；驾驶舱区域采用半开放的弧形透明罩设计，既还原了方程式赛车的座舱视觉特征，也预留了足够的内部空间，可根据实训需求加装小型配重块、传感模块或者微型动力组件，

　　拓展不同的实训项目方向。车身主体采用一体化的流线型曲面过渡，从车头鼻锥到车尾尾翼的曲面曲率经过反复调整，在桌面级3D打印的层厚精度下，无需额外支撑即可完成主体结构打印，大幅降低打印失败率与后处理工作量；车尾的直立式尾翼与车身主体为可拆卸连接结构，采用卡扣式配合，无需粘接即可完成组装，既方便打印时拆分摆放提高平台利用率，也可根据竞速测试的需求更换不同角度、不同尺寸的尾翼，验证空气动力学效应对模型滑行距离的影响。行走系统部分，四个车轮采用统一的轮毂造型设计，轮毂的辐条结构做了等厚处理，保证打印时各方向冷却收缩率一致，避免出现轮毂翘曲导致的转动卡滞；轮轴与车身的配合孔采用间隙配合设计，配合公差控制在0.2mm，既保证车轮转动时无明显旷量，

　　也不会因为摩擦阻力过大影响滑行距离，轮轴位置预留了加装轴承的安装位，可根据实训需求升级为低摩擦的轴承转动结构，对比不同转动结构的阻力差异。从安装边界尺寸来看，整车长度控制在180mm以内，宽度控制在75mm以内，高度控制在55mm以内，刚好适配常规桌面级3D打印机的最小打印幅面，也符合多数校园F1模型赛事的尺寸限制要求；车身底部为纯平面设计，放置在水平台面上时四个车轮的接地压力均匀，不会出现单侧车轮悬空的问题，底部预留了2mm深的凹槽，可粘贴配重铅片调整整车重心位置，重心调整范围覆盖前后轴之间的所有区域，方便实训中测试重心位置对车辆直线行驶稳定性、滑行距离的影响。在功能拓展性上，整个模型的所有零件均可按比例缩放，

　　缩放比例范围控制在0.5倍到2倍之间时，所有卡扣配合结构依然可以正常组装，无需调整配合尺寸；拆分后的单个零件最大尺寸不超过120mm，可同时在小型打印平台上摆放多个零件并行打印，提高制作效率。零件之间的连接除了尾翼的卡扣结构外，车轮与轮轴、车头凸台与车身均采用插拔式配合，组装全程无需胶水、螺丝等额外紧固件，低年级学生也可独立完成组装操作，配套的结构设计可直接作为零件建模、装配约束、工程图制作的教学案例，覆盖从三维建模到实物制作、组装调试的完整工程流程，也可在此基础上拓展流体仿真分析项目，验证车身曲面的空气阻力特性，帮助初学者建立从数字模型到实物验证的完整工程思维。
