汽车发动机点火系统火花塞结构设计

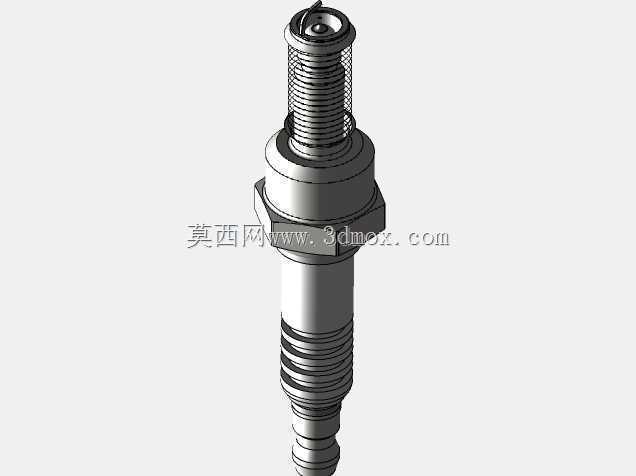

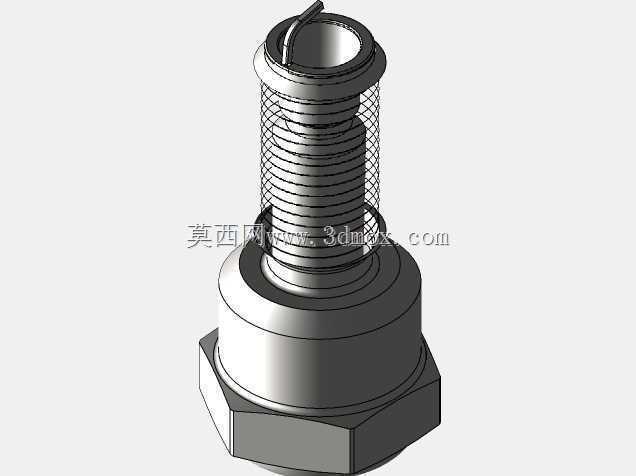

　　在车用内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构合理性直接影响发动机的动力输出、油耗表现与排放水平。日常做动力总成配套设计时，常需要针对不同排量、不同压缩比的机型匹配对应热值的火花塞，这个组件模型完整还原了量产火花塞的全部装配层级，从接线螺母、绝缘瓷体、金属壳体到中心电极、侧电极的配合关系都做了1:1的结构复刻，能直接用于点火系统的装配干涉校验、教学演示或者逆向参考。

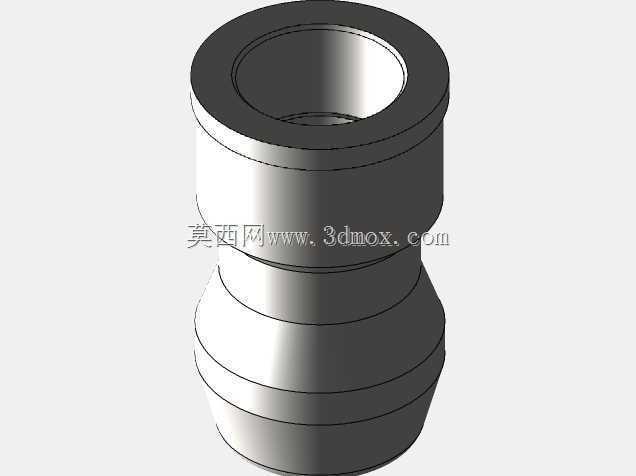

　　从实际装车场景来看，火花塞的安装位置处于发动机气缸盖的燃烧室顶部，下端电极直接伸入高温高压的燃烧室内，工作环境常年处于交变热负荷、机械冲击与高压电绝缘的多重考验下，所以结构设计上每一处尺寸公差都有明确的工程边界。模型里的金属壳体部分带标准公制安装螺纹，对应市面主流乘用车缸盖的火花塞安装螺孔规格，螺纹段长度匹配常见的燃烧室沉孔深度，安装时六角拧动部位的对边尺寸符合标准套筒的适配要求，不会出现套筒干涉或者拧入深度不足导致的电极位置偏差问题。

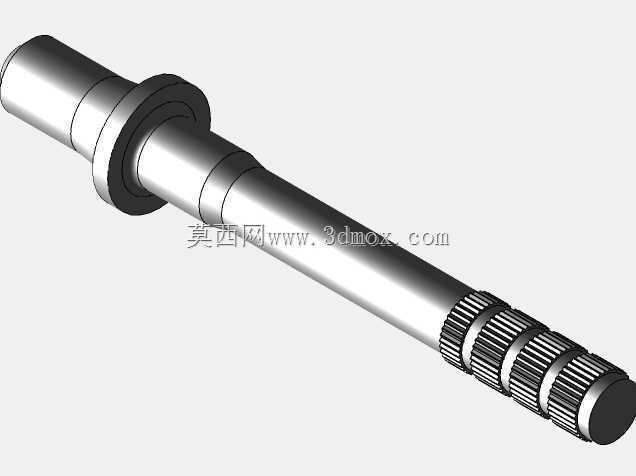

　　做这个结构的建模时，最先要明确的是绝缘瓷体与金属壳体的压装配合边界，瓷体作为高压电的绝缘载体，既要承受中心电极传导的上万伏点火电压，还要隔绝燃烧室内的高温传递到上部接线端，所以瓷体的肋状爬电结构在模型里做了完整还原，多道环形凸起的设计本质是增加爬电距离，避免高压电在潮湿或者积碳情况下出现沿面跳火，导致点火能量不足。中心电极与接线螺杆的导电连接结构、内部密封垫圈的压装位置都在装配体里做了分层展示，能清晰看到内部密封结构如何实现燃烧室内高压燃气的密封，避免漏气导致的缸压不足或者瓷体过热碎裂。

　　很多刚接触动力配件设计的工程师容易忽略火花塞的热值匹配逻辑，其实从结构上就能直观区分：壳体下部的导热路径长度、瓷体核心的暴露长度直接决定了火花塞的散热速度，这个模型的结构对应中等热值的通用型乘用车火花塞，适配大部分自然吸气小排量发动机的日常工况，既不会因为散热过快导致电极温度过低产生积碳跨连，也不会因为散热过慢导致电极温度过高引发早燃爆震。侧电极的焊接位置与中心电极的点火间隙在模型里留了可调整的装配参数空间，做不同机型适配时可以直接调整间隙值来匹配不同的点火能量输出，不需要重新做整体结构重构。

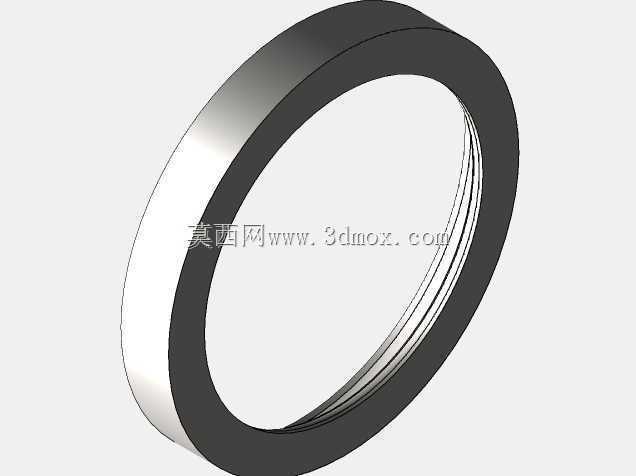

　　从装配流程的工程逻辑来看，这个组件的装配顺序完全贴合实际生产流程：先将电阻体、中心电极封入绝缘瓷体内腔，压装上部接线螺母，再将密封铜垫套在瓷体对应位置，整体压入金属外壳内，最后弯折焊接侧电极、调整点火间隙。模型里的每一个配合面都做了符合工程实际的公差预留，金属壳体与瓷体的过盈配合段、密封垫圈的压缩量都和量产件的工艺要求一致，用来做装配工艺仿真或者工装设计参考时，不需要额外调整配合尺寸就能直接调用。

　　在做发动机周边附件的布局设计时，这个模型还能用来校验点火线圈的安装空间，火花塞上部的接线端子尺寸匹配标准点火线圈的插接套深度，不会出现插接不到位或者高压护套与缸盖罩干涉的问题。很多维修教学场景里也会用到这类精准的装配模型，用来演示火花塞的结构组成、积碳产生的位置、更换时的拧入角度要求，相比平面图纸更有直观的空间参考价值。需要注意的是，不同燃料类型的发动机对火花塞的电极材质、伸出长度要求有差异，这个基础结构模型可以作为通用平台，通过更换电极材质对应的结构特征、调整螺纹伸入长度，快速衍生出适配涡轮增压机型、燃气机型的不同规格火花塞，大幅减少重复建模的工作量。
