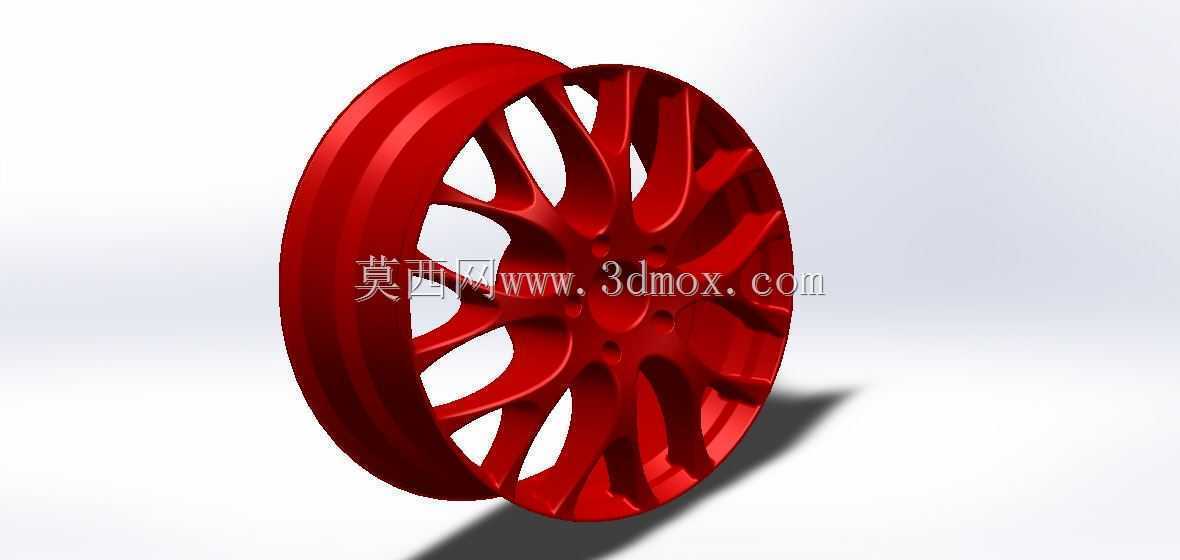

乘用车多辐条铝合金轮毂结构设计

　　日常做底盘行走部件设计时，轮毂是连接轮胎与车桥的核心承载件，这款铝合金车轮的设计，首先要匹配常规家用四轮乘用车的安装边界，轮辋部分采用标准深槽轮辋轮廓，适配常规子午线真空轮胎的安装需求，轮缘处做了加厚圆弧过渡，避免车辆过坑洼路面时轮胎脱圈，同时轮辋的气门嘴安装位预留了标准通孔，位置避开轮辐加强筋区域，方便后期充气作业与气门嘴更换。轮辐部分采用多辐条分叉式结构，这种布局不是单纯为了外观造型，每一根辐条的走向都对应轮毂安装面的螺栓孔位置，将路面传递的冲击载荷直接传导至轮毂轴承安装位，减少辐条根部的应力集中，辐条之间的镂空区域做了大尺寸开口设计，一方面能降低车轮整体的簧下质量，提升悬架的响应速度，另一方面能给制动卡钳留出足够的散热空间，

　　避免连续制动时热量堆积导致制动效能衰减。设计过程中首先确定的是安装基准面，也就是轮毂与半轴法兰贴合的平面，这个平面的平面度公差需要控制在0.05mm以内，避免安装后车轮出现端面跳动，中心定位孔采用台阶式设计，与车桥轴头采用间隙配合，配合公差控制在H7/g6区间，既方便装配时的定位，又不会因为间隙过大导致高速行驶时车轮抖动。螺栓孔采用均匀分布的五孔布局，孔位的分度圆直径匹配主流A级乘用车的法兰尺寸，每个螺栓孔周围都做了局部加厚的凸台，分散螺栓预紧力带来的局部压应力，避免长期使用后螺栓孔周边出现塑性变形。轮辋与轮辐的连接区域做了大圆角过渡，这个位置是车轮承受侧向力时的应力集中高发区，圆角半径根据轮辋厚度做匹配设计，

　　避免应力突变导致的疲劳裂纹，同时在过渡区域内侧预留了平衡块安装位，方便后期做动平衡调试时粘贴平衡块，不会因为轮辐造型干涉导致平衡块无法固定。从实际使用场景来看，这类铝合金轮毂主要面向民用乘用车的配套与改装市场，相比钢制轮毂，铝合金材质的导热系数更高，能更快将制动系统产生的热量传导出去，降低制动系统的热负荷，同时铝合金的密度更低，同等强度下重量比钢制轮毂轻30%左右，能有效降低车辆的簧下质量，提升车辆的操控性与燃油经济性。设计时还需要考虑轮胎装配的工艺性，轮辋的胎圈座位置做了标准的锥面设计，锥度为5度，方便轮胎安装时的导向，同时胎圈座处的表面粗糙度控制在Ra1.6以内，避免粗糙表面刮伤轮胎胎圈的密封层，导致轮胎慢漏气。

　　轮辐的背面做了不等厚的壁厚设计，靠近安装面的位置壁厚更大，往轮辋方向逐渐减薄，这种变壁厚设计在保证整体强度的前提下，能进一步降低车轮的整体重量，同时在辐条的背面设计了局部的加强筋，提升辐条的抗弯曲刚度，避免车辆急转弯时辐条出现过大的弹性变形。另外，轮毂的中心孔端面预留了轮毂盖的安装卡槽，卡槽尺寸匹配通用的轮毂盖规格，方便后期安装品牌标识盖，同时卡槽的深度不会干涉轴头的安装空间，避免出现轮毂盖顶到轴头导致装配不到位的问题。在做结构校核时，需要重点考虑三种工况的载荷：第一种是垂直冲击工况，模拟车辆高速通过减速带或者坑洼路面时的垂直冲击载荷，此时轮辋与轮辐的连接位置应力不能超过铝合金材料的屈服强度；第二种是侧向转弯工况，模拟车辆高速急转弯时的侧向载荷，此时轮辐的弯曲变形量需要控制在允许范围内，避免轮胎与翼子板发生干涉；第三种是制动扭矩工况，模拟紧急制动时制动卡钳传递给车轮的扭矩，此时螺栓孔周边的剪切应力需要满足安全系数要求。整个轮毂的外形尺寸遵循常规乘用车的轮辋规格，轮辋宽度适配195到215宽度的轮胎，偏距设计保证车轮安装后与翼子板齐平，不会出现轮胎突出翼子板或者蹭到内侧悬架部件的问题，轮辐的外表面做了平滑过渡设计，没有尖锐的凸起，一方面是为了降低行驶时的风阻，另一方面也避免日常使用时尖锐边角划伤人员。
