汽车传动系统干式离合器总成结构

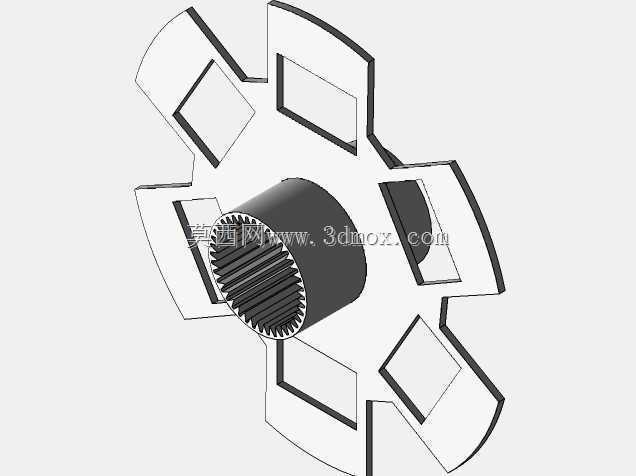

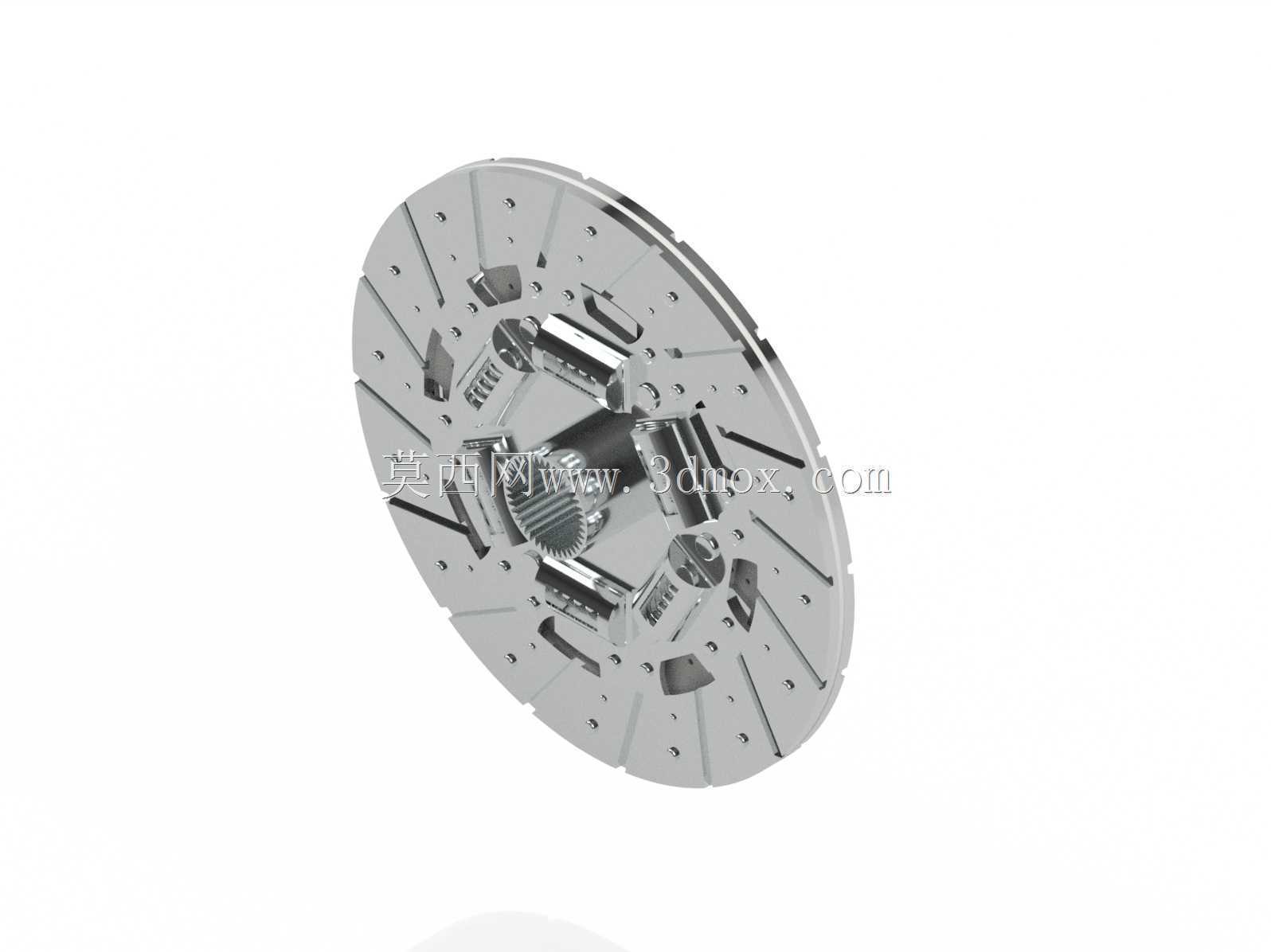

　　在手动挡燃油车辆的传动链路中，离合器是直接衔接发动机飞轮与变速器输入轴的核心部件，日常行驶里的起步平顺性、换挡冲击控制、过载保护逻辑，全部依托这套结构的设计合理性实现。这套离合器采用干式单片推式结构，整体为圆盘式布局，核心摩擦副区域的外径适配主流1.6-2.0L排量乘用车的动力输出区间，安装时直接通过中心花键孔与变速器输入轴配合，花键参数采用国标渐开线花键设计，保证滑动顺畅无卡滞，同时可传递的额定扭矩覆盖家用车全工况需求，不会出现正常行驶下的打滑失效。

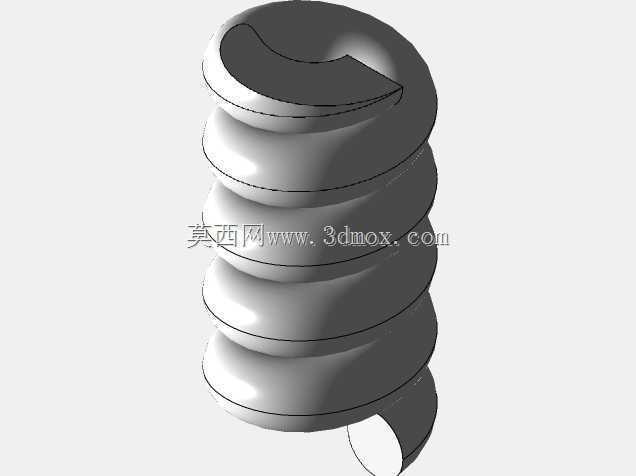

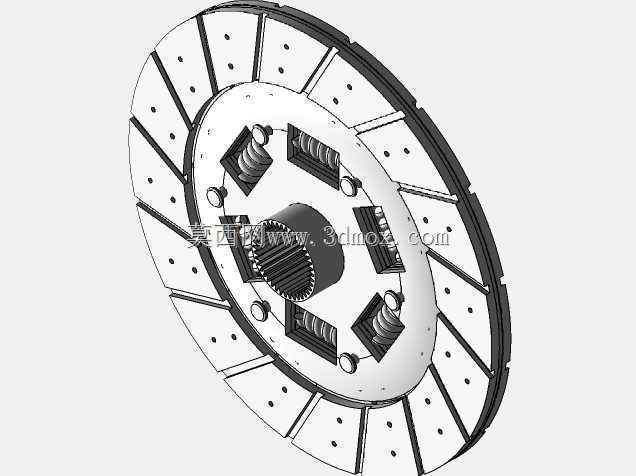

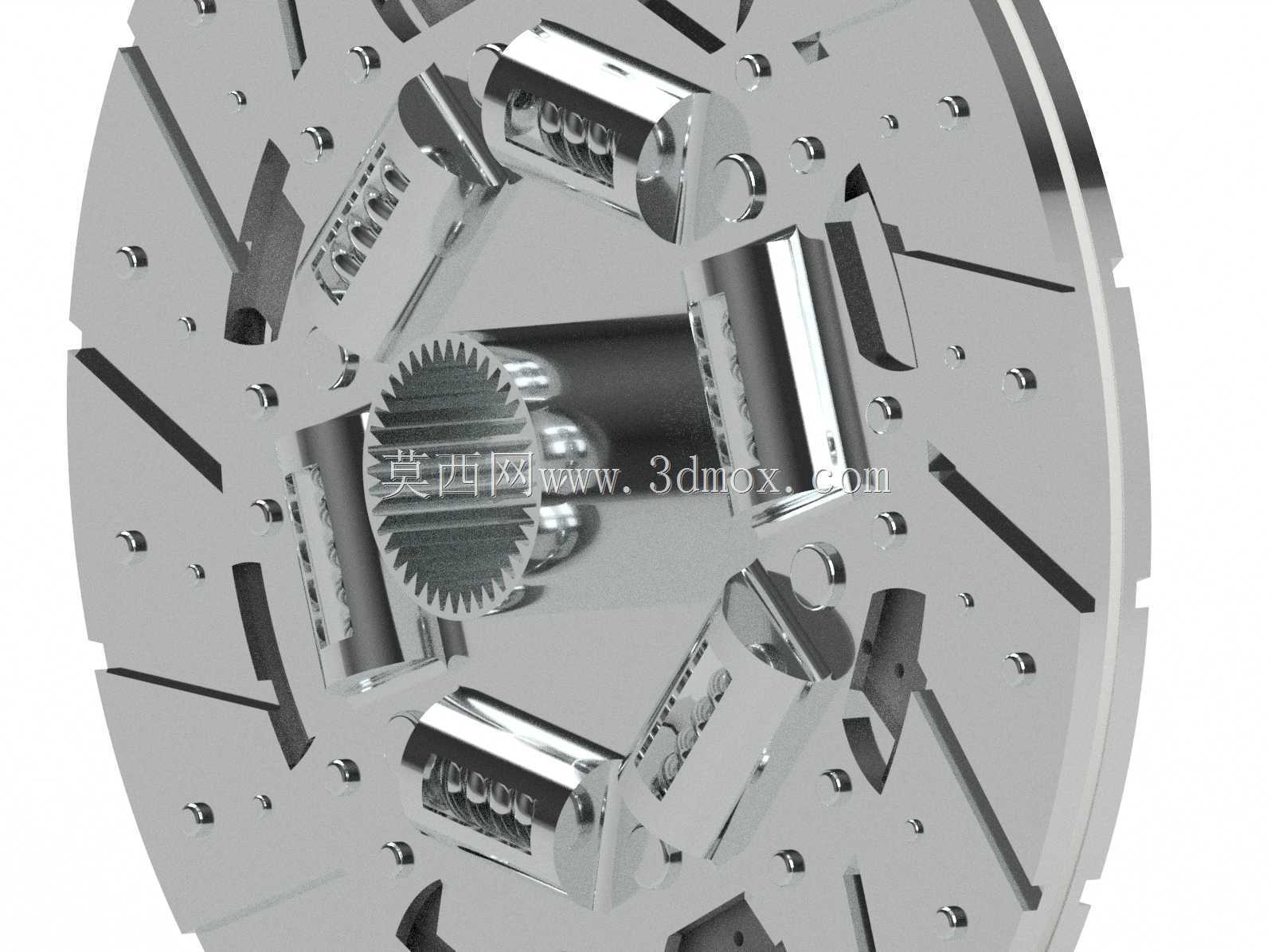

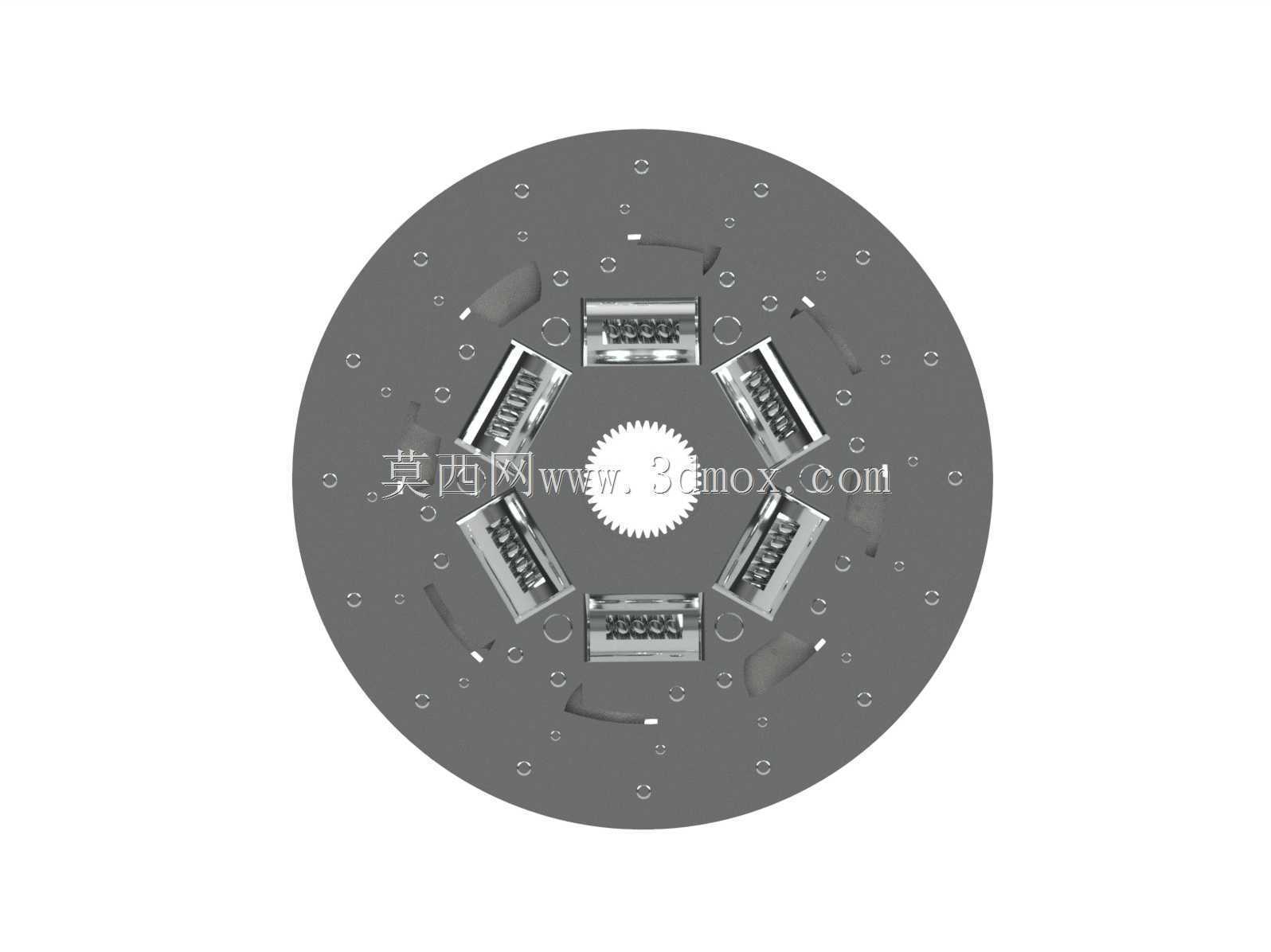

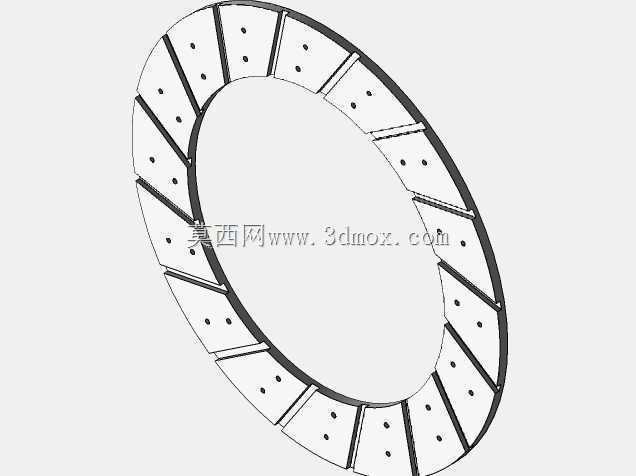

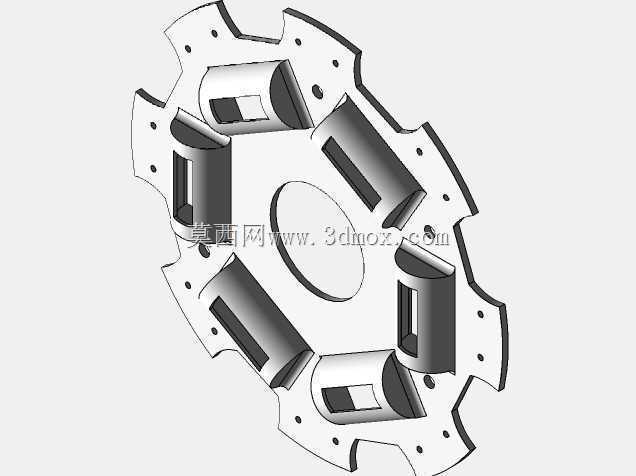

　　从结构设计逻辑来看，摩擦片两侧采用耐高温摩擦材料铆接在钢质基片上，基片上设计有多组周向分布的缓冲弹簧，当动力接合瞬间，发动机输出的扭矩首先通过摩擦面传递到基片，再通过缓冲弹簧的形变吸收冲击，避免传动系统的硬连接造成齿轮打齿、车身闯动。压盘部分采用膜片弹簧作为压紧元件，相比传统螺旋弹簧结构，膜片弹簧的压紧力特性更贴合使用需求：当摩擦片出现正常磨损后，膜片弹簧的压紧力不会出现明显衰减，能大幅降低离合器的调整维护频率，同时整体轴向尺寸更紧凑，给动力舱的布局留出更多余量。

　　实际装车场景中，这套离合器的安装边界需要匹配发动机飞轮的安装止口，分离轴承的工作行程对应膜片弹簧分离指的翘起高度，设计时已经预留了足够的分离行程余量，保证踩下离合踏板时，摩擦片与压盘、飞轮之间能形成足够的间隙，彻底切断动力传递，避免换挡时变速器输入轴仍带转造成的同步器磨损。日常起步工况下，驾驶员缓慢抬起离合踏板，压盘在膜片弹簧作用下逐步压紧摩擦片，主从动部分之间从滑动摩擦逐步过渡到同步转动，这个过程中摩擦片上的缓冲槽可以快速排出摩擦产生的磨屑，同时提升散热效率，避免长时间半联动造成的摩擦材料过热烧蚀。

　　很多新手驾驶员容易出现的半联动长时间踩离合、大油门起步等操作，对离合器的损耗主要集中在摩擦片的摩擦层，这套结构的摩擦片设计为可单独更换的损耗件，压盘、膜片弹簧、分离指部分的结构强度经过强化，正常使用下可以覆盖多次摩擦片更换周期，不需要整体更换总成。在过载工况下，比如车辆重载起步时输出扭矩超过离合器最大静摩擦力矩，摩擦片会出现短时打滑，避免发动机输出的峰值扭矩直接冲击变速器齿轮、半轴等传动部件，起到过载保护的作用，防止硬连接造成的传动部件断裂失效。

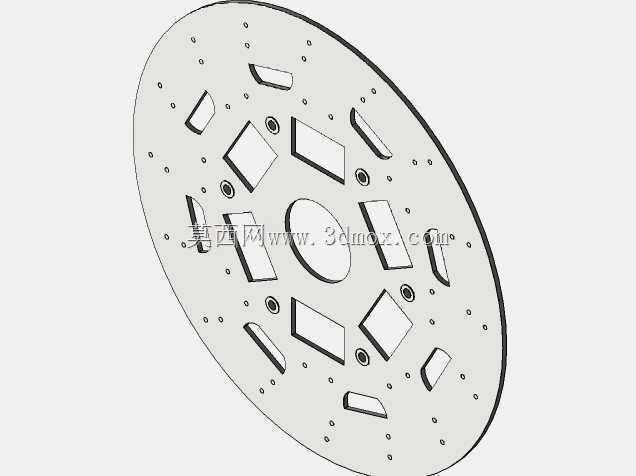

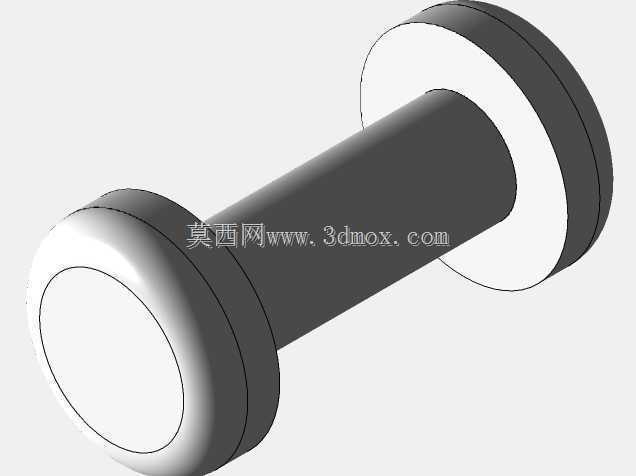

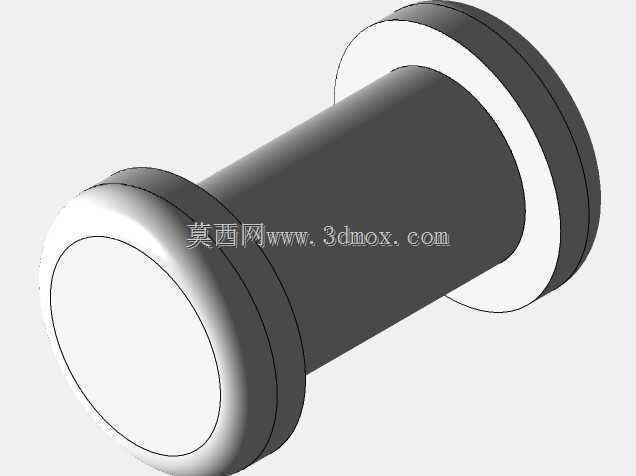

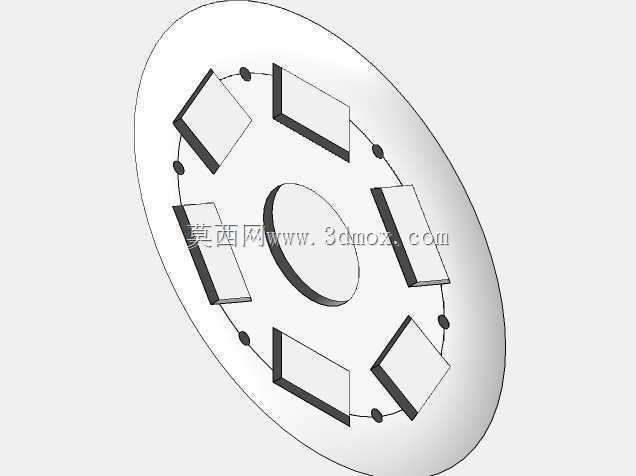

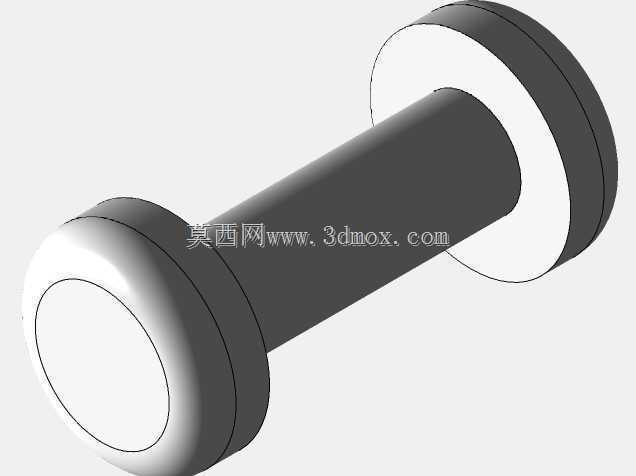

　　建模过程中，对摩擦片上的减震弹簧安装槽、压盘的散热通风孔、膜片弹簧的分离指切口都做了精准还原，每个安装孔的位置度、花键的齿形参数都和实际量产部件保持一致，可直接用于传动系统的教学演示、结构原理验证，也可以作为整车传动系统匹配设计时的参考模型，核对安装尺寸、运动行程等关键参数时不需要额外测绘实物，能大幅缩短前期设计的验证周期。需要注意的是，干式离合器的散热完全依靠空气对流，所以压盘和摩擦片上的通风槽方向是顺着旋转方向设计的，转动时可以带动空气从中心向外流动，带走摩擦产生的热量，建模时也还原了这一细节，没有随意改动通风结构的方向和尺寸，保证结构原理和实物完全一致。
