六缸径向排布气动动力装置结构设计

　　在小型气动动力输出场景中，径向排布的多缸气动装置一直是紧凑空间下高扭矩输出的优选方案，这类结构最初借鉴了星型航空发动机的布局逻辑，将做功缸体围绕中心输出轴呈圆周均匀排布，相比直列排布的同缸数气动装置，径向结构的曲轴受力更均衡，转动惯量分布更均匀，运转时的整机振动幅度能控制在更低水平，不需要额外加装大质量的平衡块就能实现平稳运转，很适合作为教学演示台架、小型工装夹具动力源、低速大扭矩演示装置的核心动力单元。

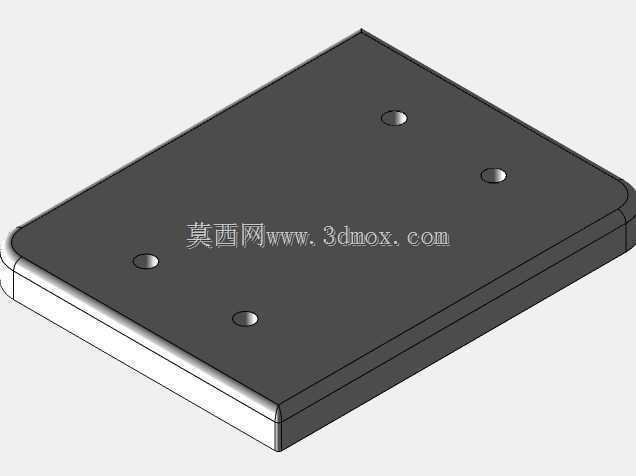

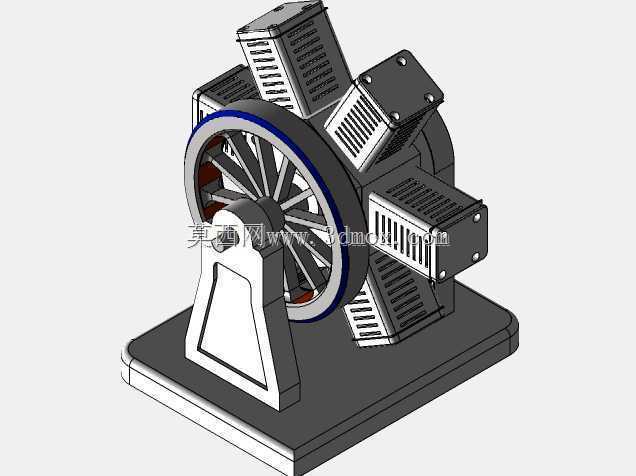

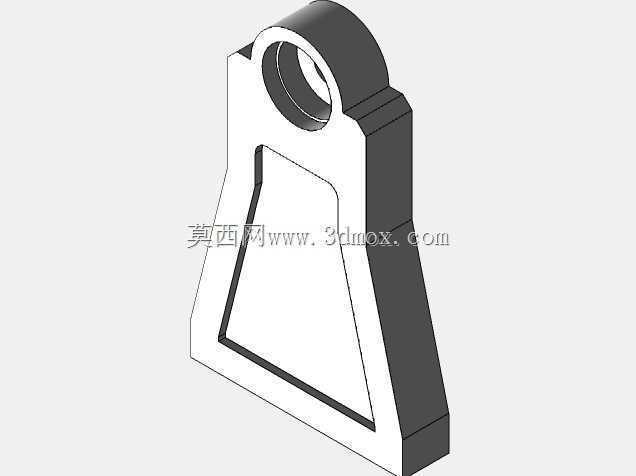

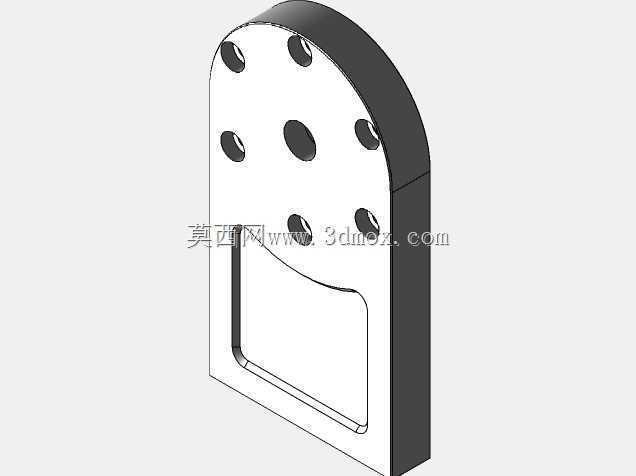

　　这套六缸径向气动装置的整体结构采用分层装配逻辑，底部是一体化铸造样式的安装基座，基座上预留了四个沉头安装孔位，安装孔的中心距按照通用工业铝型材工作台的安装孔距标准设计，不需要额外制作转接板就能直接固定在标准型材台架或者实验台面上，基座上方的支撑立架采用三角加强筋结构，在保证支撑强度的前提下尽可能削减了非必要的材料厚度，既控制了整机自重，也避免了支撑结构遮挡缸体运动部件，方便观察内部传动过程。

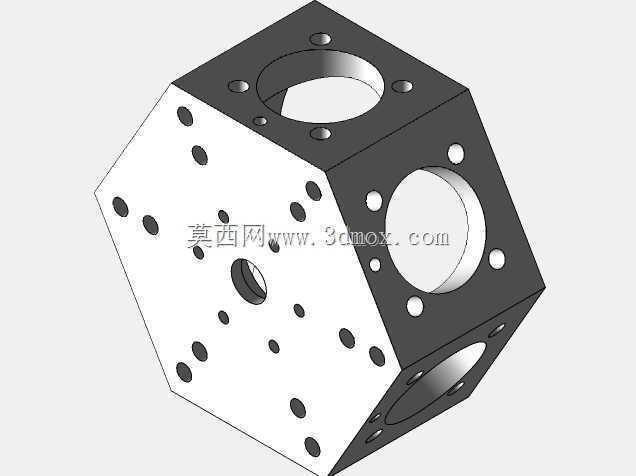

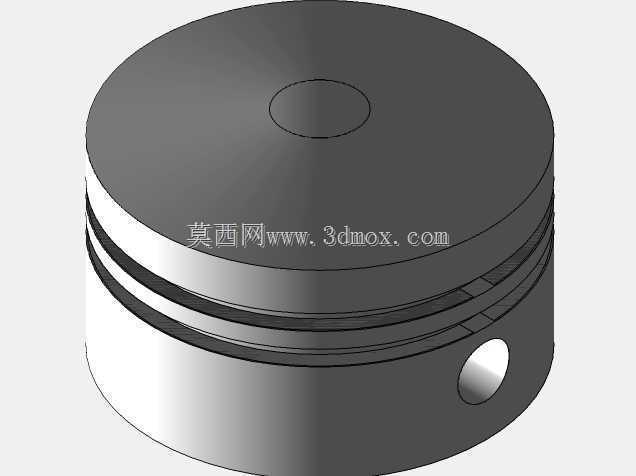

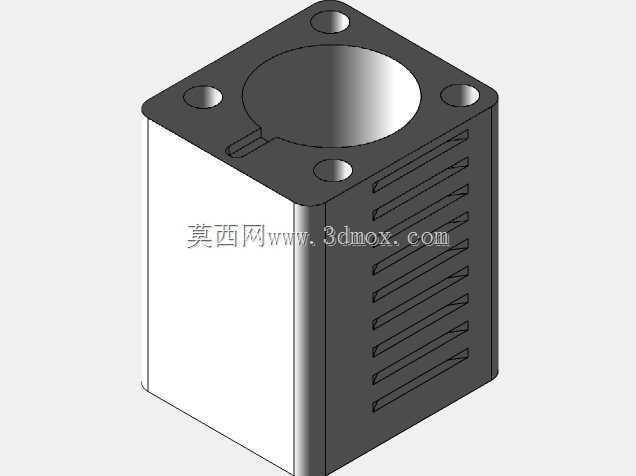

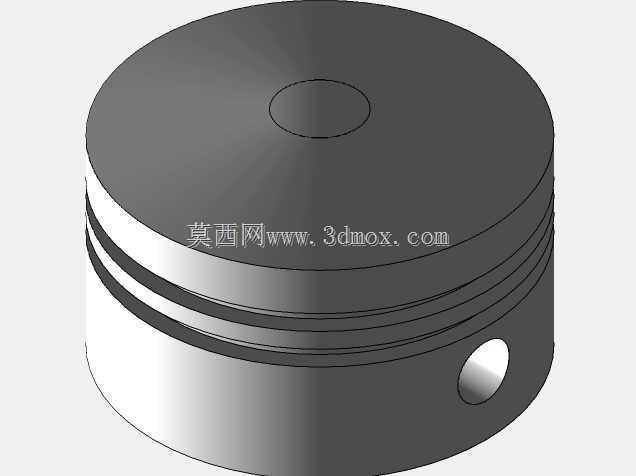

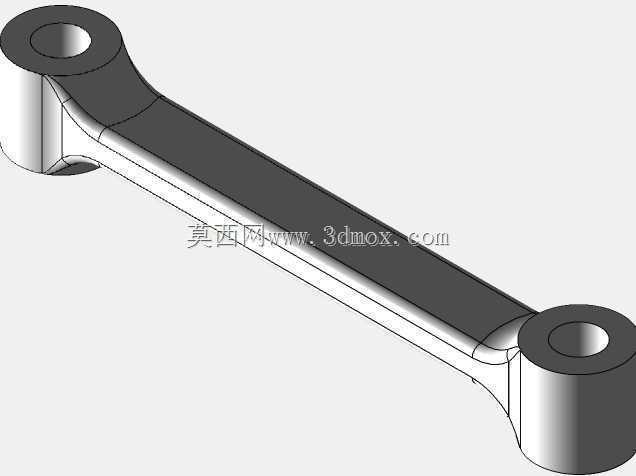

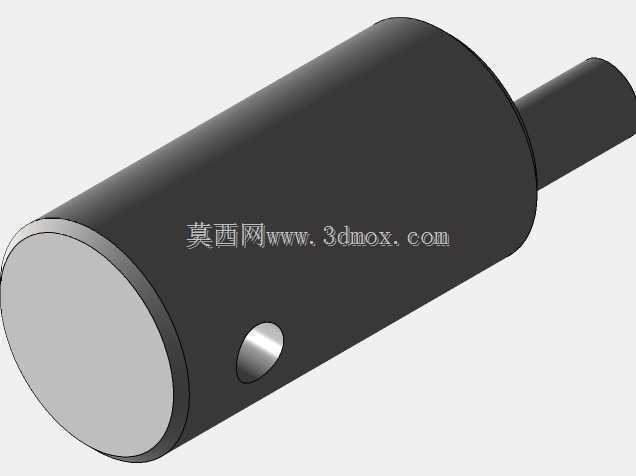

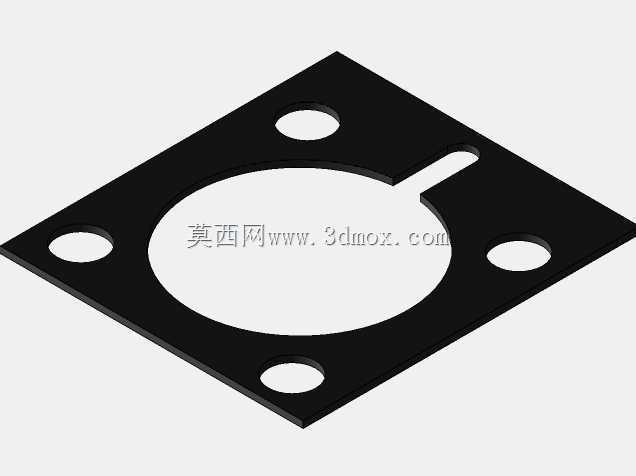

　　六个做功缸体围绕中心曲轴的回转中心呈60度夹角均匀分布，每个缸体的安装法兰面都与中心轴的回转轴线保持垂直，缸体侧面设计了阵列式散热槽结构，虽然气动装置做功过程的热效应远低于燃油发动机，但连续往复运动的活塞与缸壁摩擦产生的热量仍需要通过散热结构及时导出，避免密封件长期处于高温环境下加速老化。每个缸体的进气口都统一布置在靠近中心曲轴的一侧，通过内置的配气盘实现顺序供气，配气盘与输出轴同步转动，按照固定的相位顺序依次为对应缸体供给压缩空气，推动活塞做往复直线运动，再通过连杆将直线运动转化为曲轴的旋转运动，最终通过前端的带轮结构输出扭矩。

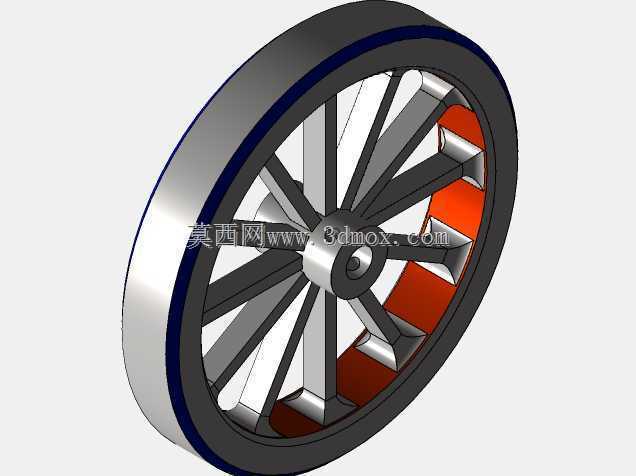

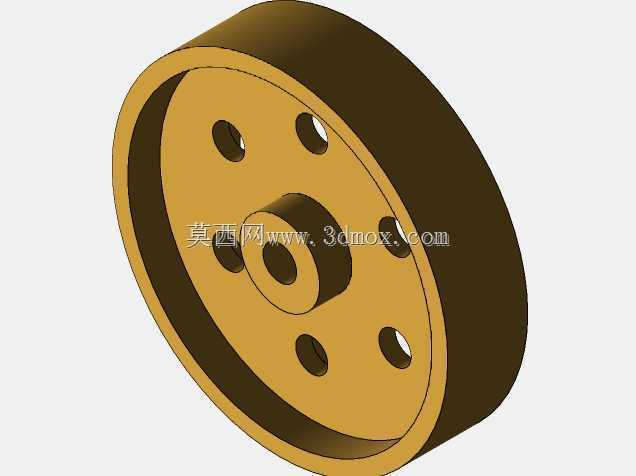

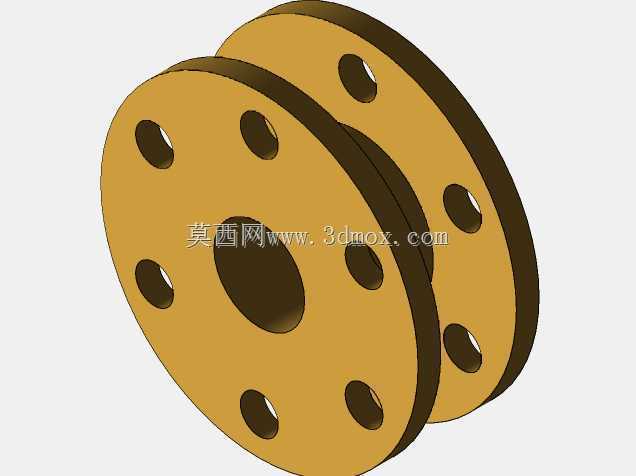

　　前端的输出带轮采用轮辐式结构，轮缘位置设计了嵌装式的摩擦层安装槽，可以根据实际使用需求换装橡胶摩擦圈或者带齿的同步带轮，既可以直接驱动小功率负载，也能通过同步带连接减速机构实现更低转速、更大扭矩的动力输出。带轮的侧面做了动平衡去重处理，每个轮辐上的去重孔位置和深度都经过匹配计算，保证带轮高速转动时不会产生额外的偏心力矩。

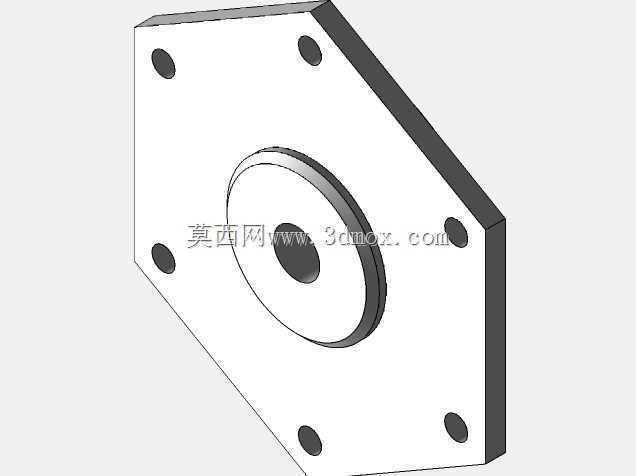

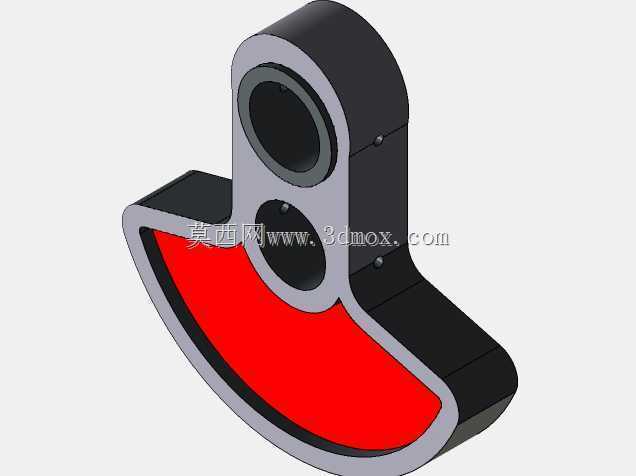

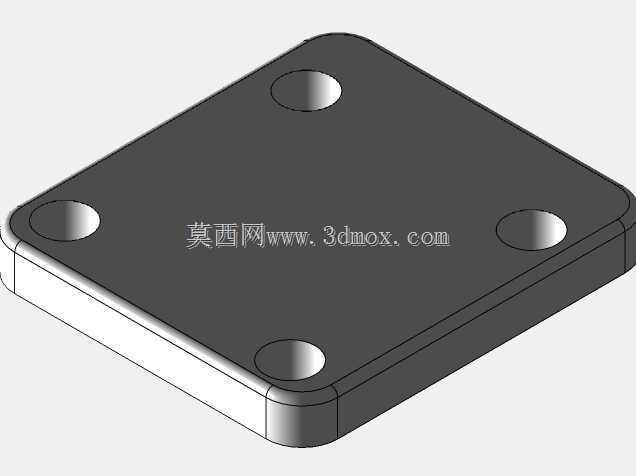

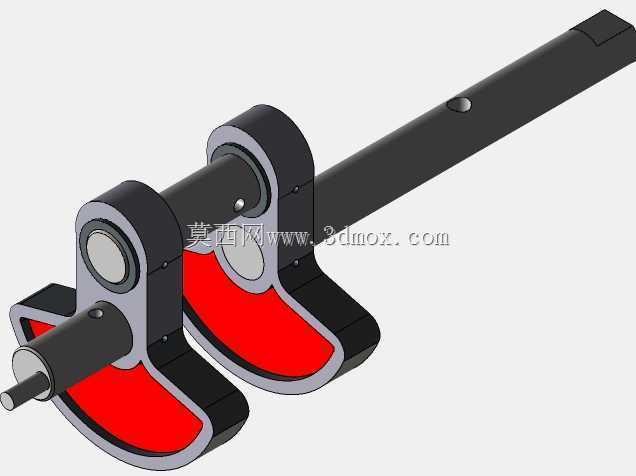

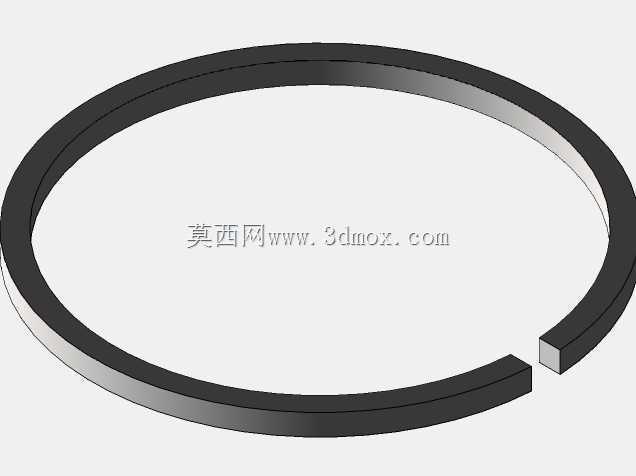

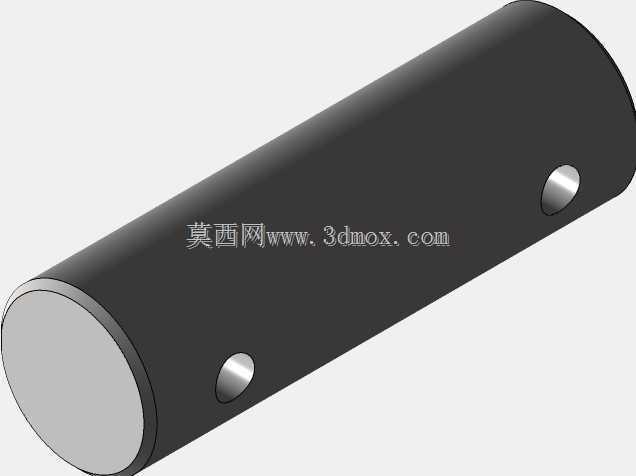

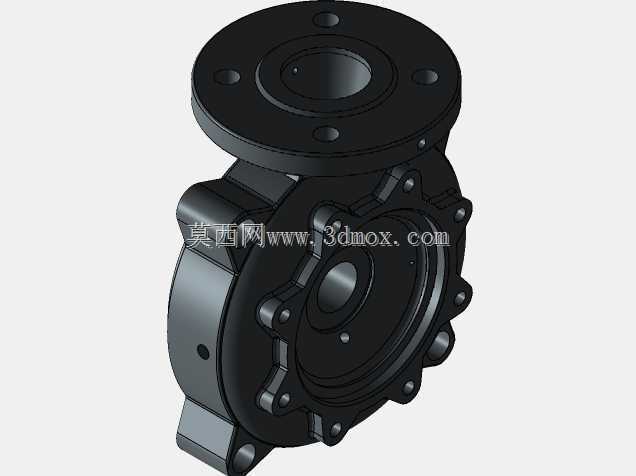

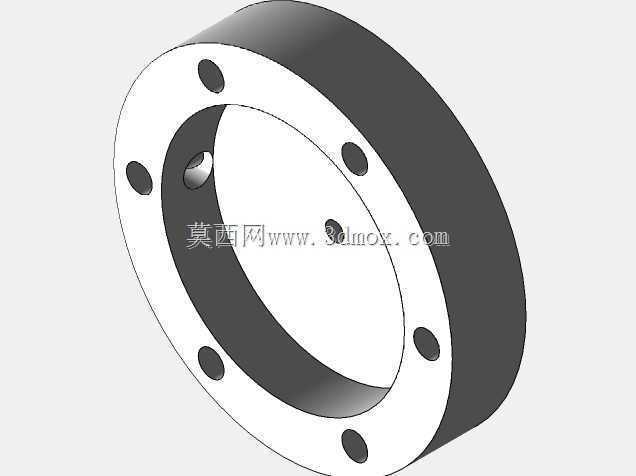

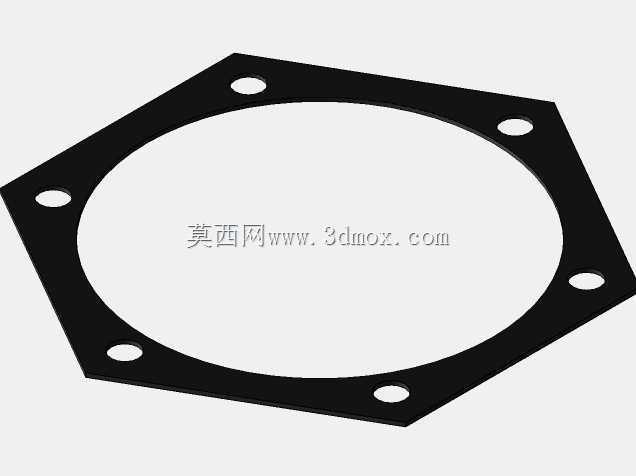

　　从设计逻辑上看，这套结构优先考虑了装配工艺性，所有缸体组件都采用统一的尺寸规格，活塞、连杆、密封件等易损件都可以实现通用互换，不需要针对单个缸体单独制备备件，大幅降低了后期维护成本。每个缸体与中心曲轴箱的连接都采用定位销加螺栓的固定方式，装配时先通过定位销确定缸体的精确安装位置，再拧紧固定螺栓，能有效避免装配误差导致的活塞运动卡滞问题。曲轴的支撑位置采用了双轴承支撑结构，两个深沟球轴承分别布置在曲轴的前后端，承受径向载荷的同时也能平衡部分连杆运动产生的轴向分力，轴承端盖采用可拆卸设计，方便后期加注润滑脂或者更换轴承。

　　在实际应用场景中，这类气动径向动力装置不需要复杂的燃油供给和点火系统，只需要接入稳定压力的压缩空气气源就能运转，很适合在有防爆要求的车间环境内使用，不会产生电火花或者高温排气，安全性远高于同功率的燃油动力装置。同时因为结构直观、运动过程清晰，也常被用作职业院校机械专业的教学演示模型，帮助学生理解径向发动机的工作原理、曲柄连杆机构的运动转换过程，相比平面原理图，实体运转的模型能更直观地展示配气相位、活塞行程、扭矩输出的对应关系。

　　安装边界方面，整机的重心落在底部安装基座的几何中心位置，固定时只需要保证安装面的平面度公差在每米0.1毫米以内，就能避免运转时产生附加的振动应力，外接气源的接口采用标准的快插接头规格，与车间通用的气动管路可以直接适配，不需要额外转换接头。输出轴的中心高按照通用实验台的标准高度设计，对接后续传动机构时不需要额外调整高度差，能减少装配调试的工作量。
