这套直列四缸动力结构的核心作用是将燃料燃烧产生的往复直线运动转化为曲轴的旋转扭矩,为整车行驶提供持续动力输出,是目前民用乘用车领域应用最广泛的动力构型,覆盖从1.0L小排量自吸到2.0T高功率增压的绝大多数家用车型,也可经过适配改造后用于小型工程机械、农用动力机组等场景。

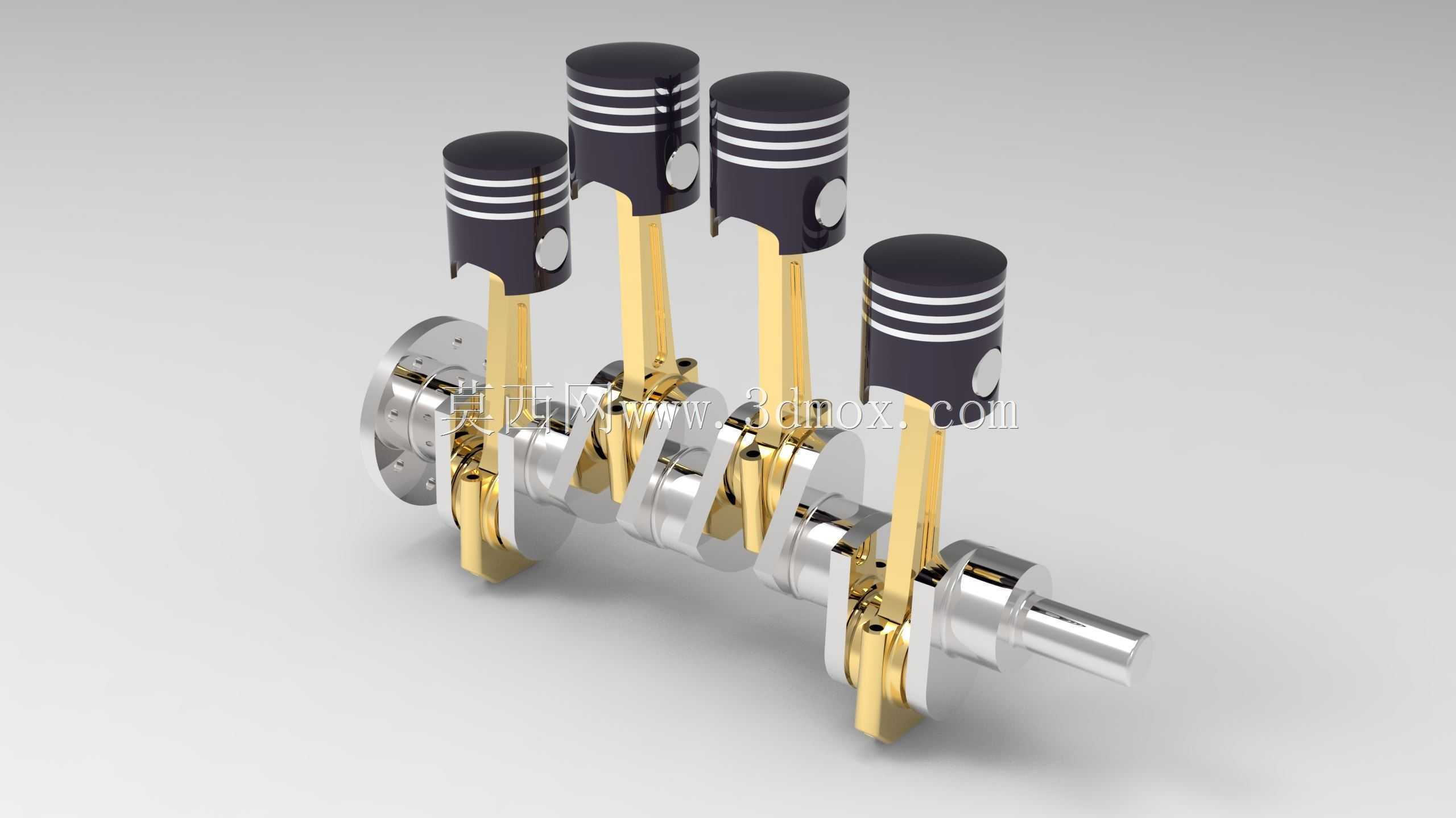

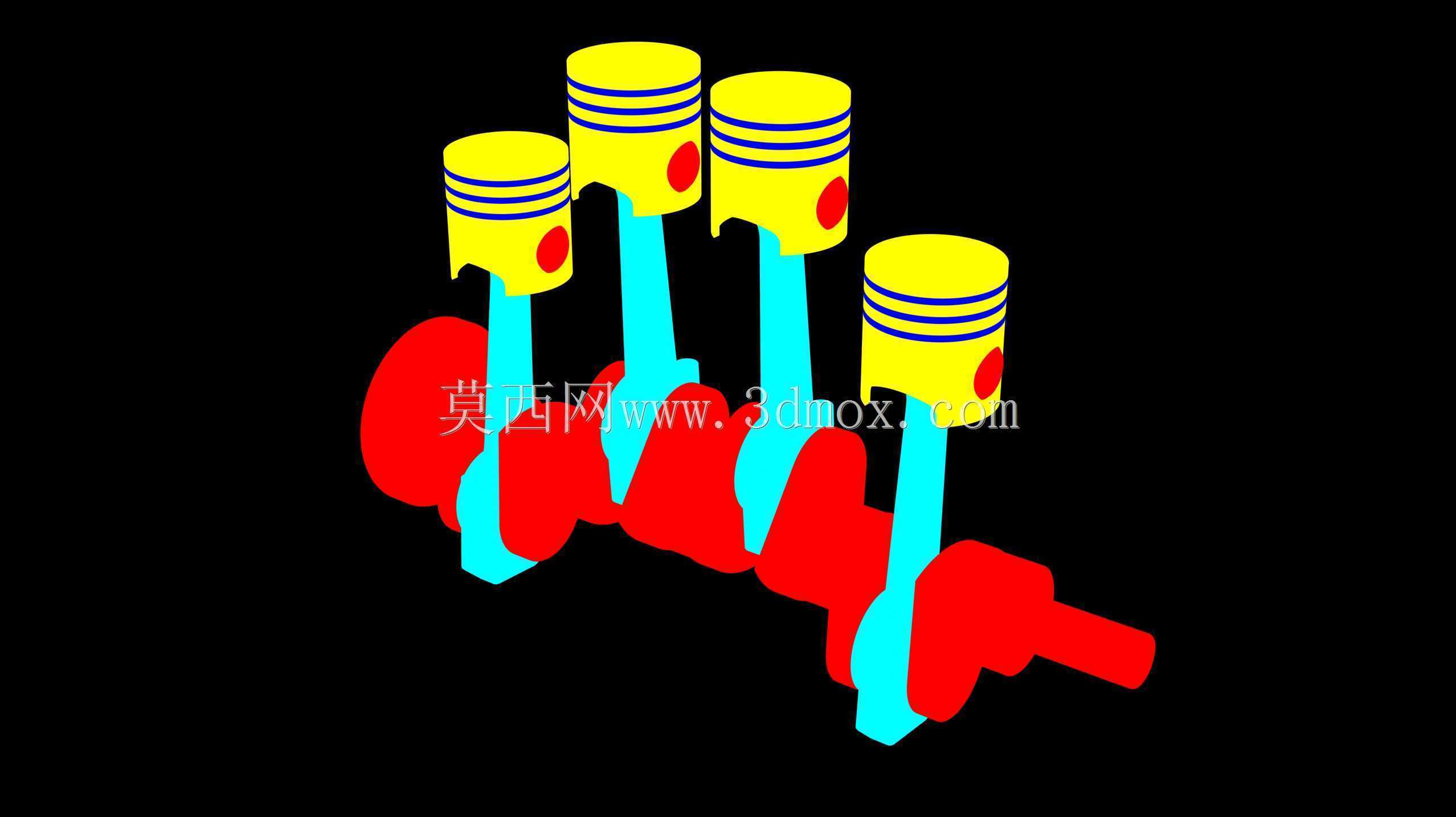

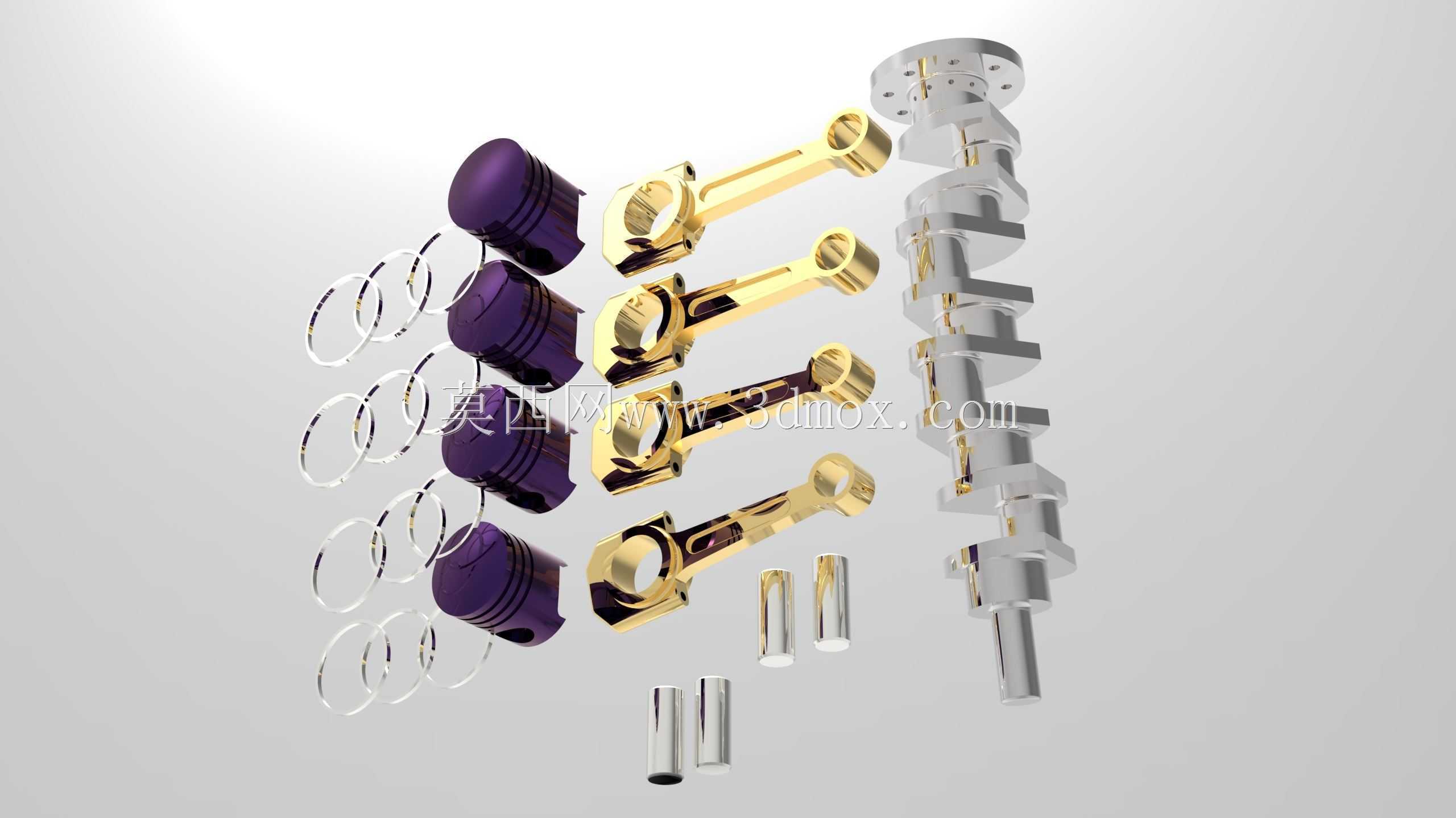

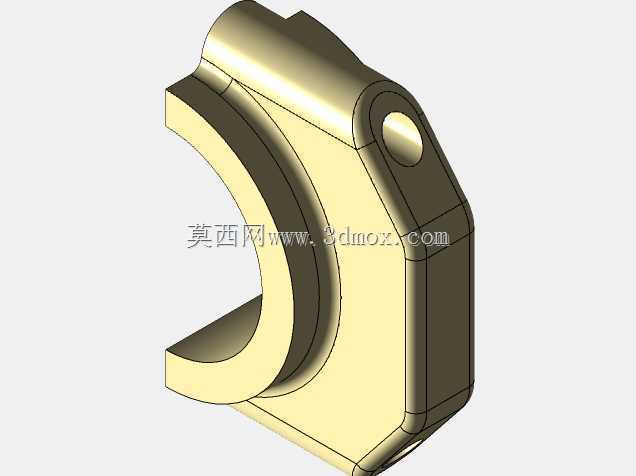

从结构设计逻辑来看,整套总成采用四个气缸沿曲轴轴向等距直线排布的布局,相比V型、水平对置等构型,直列布局的缸体加工工艺更简单,曲轴仅需设置四个同向曲柄销,配气机构的凸轮轴布置也更易实现,能有效降低生产制造与后期维护的成本。四个活塞分别通过活塞销与对应连杆小头连接,连杆大头则通过轴瓦与曲轴的曲柄销配合,曲轴的主轴颈支撑在缸体的主轴承座上,整套曲柄连杆机构的运动匹配需要严格控制动平衡,每个曲柄销两侧都配置了平衡重来抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力,避免高转速工况下出现异常振动。

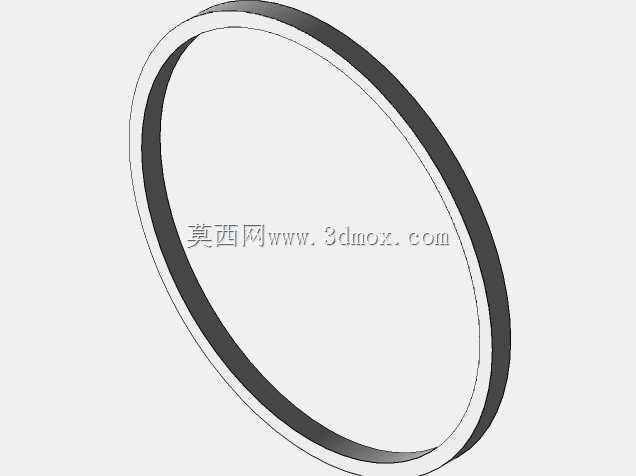

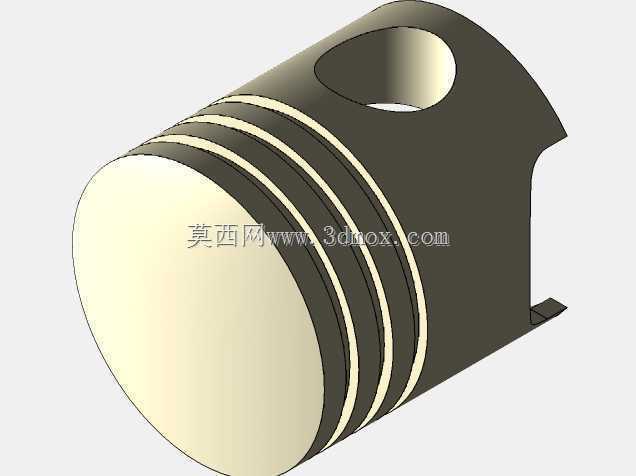

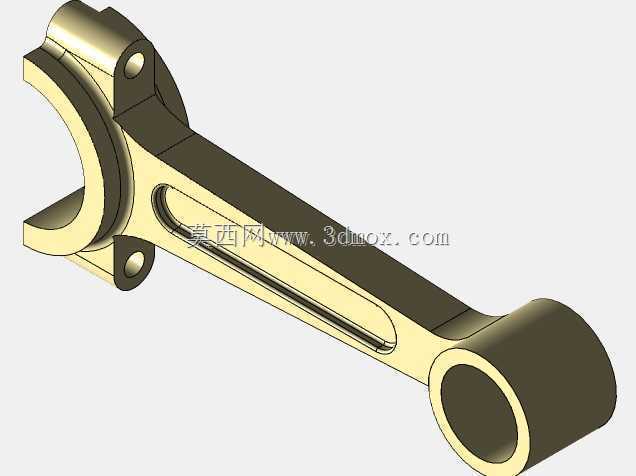

活塞部分采用了典型的汽油机活塞结构,顶部设置有三道环槽,分别安装两道气环与一道油环,气环负责密封燃烧室的高压燃气,避免压缩与做功行程出现漏气导致动力损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞裙部做了型线优化,在冷态下呈现轻微的椭圆形态,工作受热膨胀后能与气缸壁保持均匀的配合间隙,避免出现拉缸、敲缸等故障。连杆采用锻钢材质制造,杆身做了工字型截面设计,在保证结构强度、能承受最高上万牛的爆发压力的同时,尽可能降低往复运动的质量,减少惯性负载。

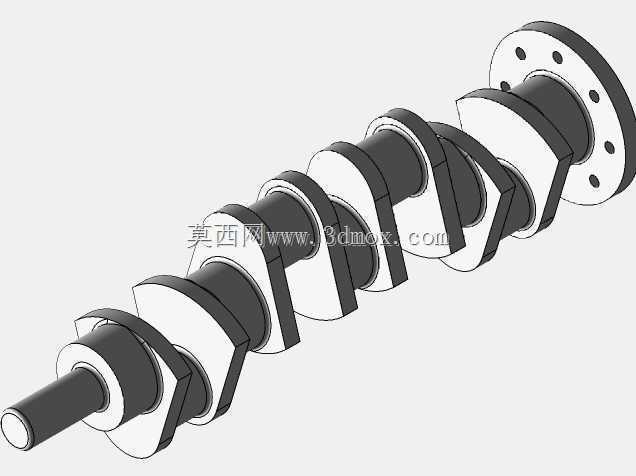

曲轴部分采用全支撑设计,每两个相邻曲柄销之间都设置有主轴颈,相比非全支撑曲轴拥有更高的弯曲刚度,能承受大扭矩输出下的载荷,避免出现曲轴弯曲变形导致的轴瓦偏磨。曲轴的输出端通常连接飞轮与离合器总成,前端则连接正时机构、水泵、发电机等附件驱动轮系,整套总成的安装边界需要匹配缸体的主轴承孔同轴度、缸孔中心距参数,通常民用1.5L-2.0L排量的直列四缸机型,缸孔中心距在85mm-95mm区间,曲轴总长度根据是否集成平衡轴有所差异,安装时需要保证曲轴轴向间隙控制在0.1mm-0.3mm之间,连杆大头与曲柄销的配合间隙控制在0.02mm-0.05mm之间,才能保证运转的可靠性。
在实际应用场景中,这套动力结构的工况覆盖范围极广,怠速工况下曲轴转速维持在700-800rpm,此时需要保证各缸工作均匀性偏差不超过5%,避免怠速抖动;全负荷工况下转速可达到6000rpm以上,此时曲柄连杆机构的线速度超过20m/s,对零部件的材料强度、配合精度都有极高要求。设计过程中需要反复校核活塞的运动行程、连杆的摆动角度、曲轴的曲柄半径三者的匹配关系,通常连杆长度与曲柄半径的比值控制在3.2-4之间,比值过小会导致活塞侧压力过大,加剧气缸壁磨损,比值过大则会增加整机的高度尺寸,不利于整车机舱的布置。
此外,这套结构的润滑系统采用压力飞溅复合式润滑,主轴颈、连杆大头等高速重载部位通过缸体上的油道输送压力润滑油进行润滑冷却,活塞与缸壁部位则依靠曲轴旋转甩起的机油进行飞溅润滑,冷却系统则通过缸体、缸盖内的水套带走燃烧产生的多余热量,保证整套机构始终在85℃-105℃的最佳工作温度区间运行。在进行三维结构设计时,需要严格控制各运动部件之间的间隙,避免运转过程中出现运动干涉,尤其是活塞在上止点位置时,活塞顶部与气门的间隙需要预留至少1mm以上,防止正时偏差时出现气门撞活塞的严重故障。
