内燃机活塞连杆组件拆分结构三维设计

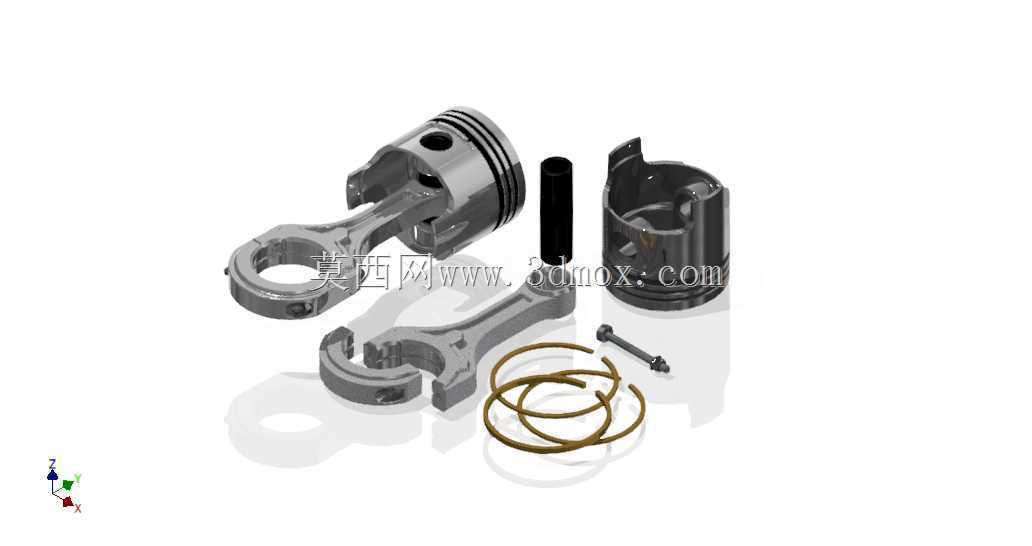

　　这套活塞连杆组件的三维结构，完整还原了内燃机核心动力转换单元的拆分状态，覆盖了活塞本体、连杆总成、活塞销、活塞环组、卡簧等全部配套零件，能直观呈现各部件的装配逻辑与配合关系。在实际工程应用中，这类组件是往复式内燃机、往复式压缩机等容积式动力设备的核心运动部件，承担着将燃烧膨胀压力转化为旋转扭矩的关键作用，小到通用小型汽油机、摩托车发动机，大到商用车柴油机、工业往复压缩机，都需要依靠这套结构完成动力传递，其设计合理性直接决定了设备的动力输出效率、运行可靠性与使用寿命。

　　从功能特性来看，活塞头部设计有三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，避免压缩与做功行程的气体泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与烧机油问题；活塞裙部采用型线优化设计，能够抵消热态下的膨胀变形，保证活塞在气缸内往复运动时的导向稳定性，避免冷态敲缸、热态拉缸的故障。连杆部分采用分体式大端设计，通过连杆螺栓与连杆盖紧固，能够便捷地与曲轴连杆轴颈完成装配，杆身采用工字形截面，在保证结构强度与刚度的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷；小端通过活塞销与活塞销座孔连接，配套的黄铜衬套能够降低摩擦损耗，提升部件耐用性。活塞销采用全浮式设计，工作状态下可在销座与连杆小端衬套内自由转动，保证磨损均匀，两端的卡簧则用于限制活塞销的轴向窜动，避免销端刮伤气缸壁。

　　设计过程中需要兼顾多维度的工程约束，首先要匹配对应气缸的缸径尺寸，活塞的外径尺寸需要根据配缸间隙要求设计，预留合理的热膨胀余量，不同材质的活塞（铝合金、铸铁）膨胀系数不同，配缸间隙的取值也存在差异；活塞销孔的中心距直接决定了发动机的压缩比，尺寸公差需要控制在微米级，避免压缩比偏差导致的动力下降或爆震问题。活塞环的开口间隙、侧隙、背隙都需要按照工况要求设定，开口间隙过小会导致热态下环膨胀卡滞拉缸，间隙过大则会造成密封失效漏气。连杆大端的孔位精度、结合面的平面度直接影响与曲轴轴颈的配合精度，连杆螺栓的预紧力需要按照工艺要求严格控制，避免运转过程中出现连杆盖脱落的严重故障。

　　安装边界层面，整套组件的装配需要遵循严格的工艺顺序：先将活塞环按照开口错位120度的要求安装到活塞环槽内，避免各环开口对齐导致漏气；再将活塞销涂覆润滑油后，对准活塞销座与连杆小端孔位压入，随后安装两端的卡簧完成活塞与连杆的连接；最后使用专用活塞环压缩器收拢活塞环，将活塞连杆组从气缸上端推入气缸，同时对齐连杆大端与曲轴连杆轴颈，按规定扭矩拧紧连杆螺栓完成装配。整个结构的运动轨迹需要与曲轴曲柄半径、气缸中心距完全匹配，避免运动过程中出现活塞碰气门、连杆碰缸体的干涉问题。这套三维模型完整呈现了所有零件的细节特征，包括活塞顶部的燃烧室凹坑、连杆的油道孔、活塞环的截面形状、卡簧的卡槽结构，能够直接用于结构教学、装配仿真、有限元分析前处理，也可作为同类产品设计改型的参考基础，帮助设计人员快速核对各部件的配合关系，减少前期建模的重复工作量，提升设计迭代效率。
