内燃机气缸体剖视结构三维数模

　　在小型通用内燃机的整机开发流程里，气缸体是整个动力单元的核心承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路的相关零部件，都要以这个零件为基准完成装配定位，它的结构合理性直接决定了整机的NVH表现、密封可靠性与长期运行寿命。做这个数模的时候，首先要理清各个安装接口的边界约束：首先是气缸孔的同轴度要求，这个大直径的圆形腔室是活塞往复运动的导向基准，内壁的圆柱度公差需要控制在0.01mm级别，建模时要预留出珩磨加工的余量层，不能直接按最终成品尺寸做实体，要给工艺环节留出调整空间。侧面的散热鳍片是风冷机型的典型结构，每一片鳍片的厚度、间距都经过热负荷校核，不能为了建模好看随意调整疏密——鳍片过密会增加铸造时的充型难度，

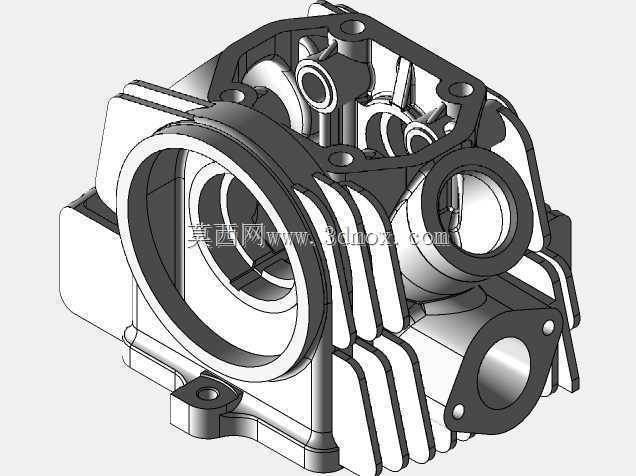

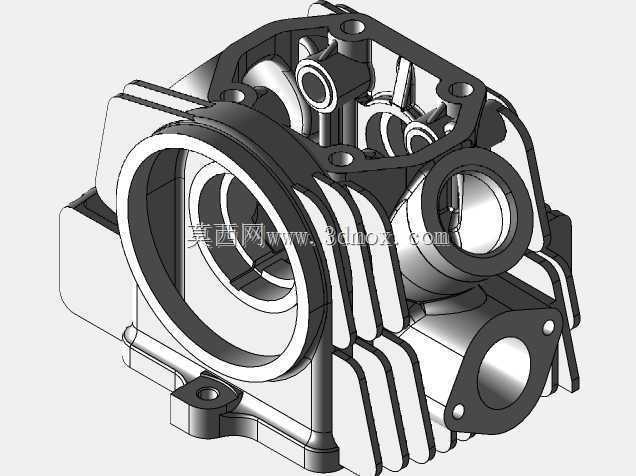

　　过疏则会导致高负荷工况下缸体局部过热，引发活塞拉缸故障。数模里做了半剖处理，能清晰看到内部的气道与油道走向：进气道的流线曲率是经过流场仿真优化的，要尽可能降低进气阻力，保证混合气能顺畅进入燃烧室；斜向布置的油道孔连通主轴承座与气缸盖安装面，负责给配气机构输送压力润滑油，建模时要注意油道的相贯线处理，不能出现锐角死角，避免润滑油流动时产生节流损失。各个安装凸台的位置精度是建模时的重点：缸盖安装面的螺栓孔采用不等距布置，是为了平衡缸盖压紧时的面压分布，防止密封垫压合不均出现漏气漏水；侧面的传感器安装孔、进排气接口的定位止口，都要和对应配合件的安装基准保持统一，避免装配时出现干涉。主轴承座的加强筋布置也有讲究，

　　筋条的走向要顺着曲轴运转时的爆发压力传递路径设计，不能随意加筋，既不能因为筋条过少导致缸体刚度不足，引发曲轴孔变形，也不能因为冗余结构过多增加整机重量。在实际应用场景中，这类气缸体多用于小型通用汽油机、摩托车动力单元、小型发电机组的动力核心，装配时需要以曲轴孔的公共轴线为基准，找正气缸孔的垂直度，再依次完成活塞连杆组、曲轴、缸盖、化油器等部件的组装。建模过程中特意还原了铸造拔模斜度，所有非加工面都做了1.5度的拔模处理，符合铝合金高压铸造的工艺要求，避免生产时出现粘模缺陷；各个加工面与非加工面的过渡圆角也做了区分，加工面的圆角按R0.5处理，非加工面的铸造圆角统一为R2，符合实际生产的工艺规范。安装边界上，

　　缸体底部的曲轴箱结合面设置了定位销孔，和曲轴箱装配时通过两个圆柱销完成初定位，再通过周边的螺栓完成紧固，密封槽的尺寸适配常规的耐油橡胶密封垫，不需要额外打胶就能满足密封要求。做这个数模的时候没有刻意做理想化的简化，而是把实际生产中会遇到的工艺避让、加强结构、安装让位都做了还原，比如启动电机的安装让位槽、机油尺的插管孔、正时链条的张紧器安装位，这些细节如果在建模阶段遗漏，后续做整机装配时就会出现干涉，需要反复返工调整结构。对于结构设计从业者来说，这类核心基体件的建模不能只看外形相似度，要从功能实现、工艺可行性、装配便利性三个维度去校验每一处结构的合理性，每一个凸台、每一条筋、每一个孔位的存在都要有对应的功能支撑，不能为了外观饱满添加无意义的结构，也不能为了建模省事省略必要的加强与让位结构。
