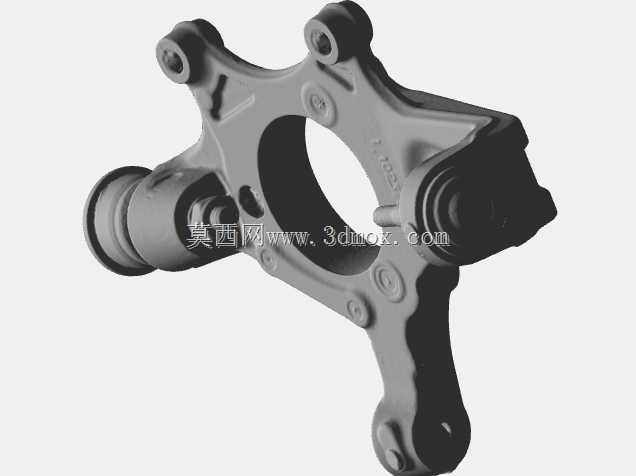

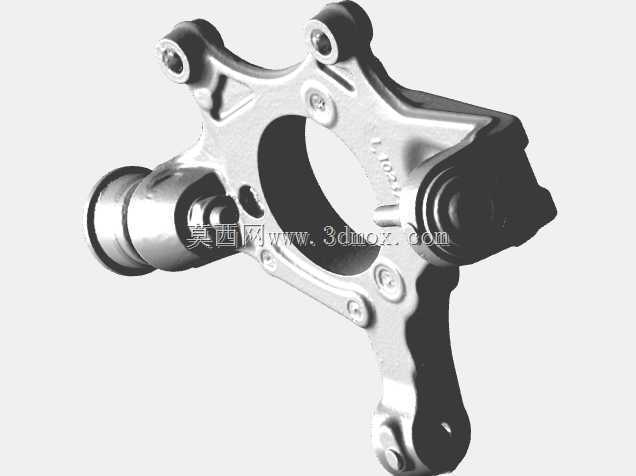

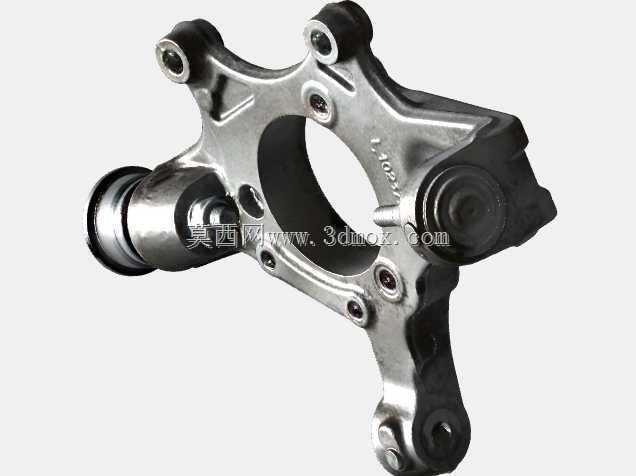

C5克尔维特跑车转向节结构三维数模

　　它的安装位布局直接决定了前轮的主销后倾角、内倾角、前束值这些四轮定位核心参数，设计的时候哪怕安装孔位偏差0.1度，装车后都会出现跑偏、轮胎偏磨、转向回正力异常的问题，所以逆向扫描的时候对安装面的形位公差要求极高，所有配合面的平面度、安装孔的同轴度都要控制在0.05mm以内，不然做出来的替换件装车根本没法用。再讲功能特性，这个铸件用的是铝合金材质，比传统铸铁转向节轻了近三分之一，对于前置后驱的C5来说，前轴的簧下质量减重对转向响应速度的提升非常明显，过连续减速带的时候车轮的贴地性会更好，不会因为簧下质量太大出现车轮弹跳打滑的情况。零件上集成了五个关键连接位：中心大孔是装轮毂轴承的，轴承压装进去之后要保证和转向节的配合面过盈量在0.做底盘逆向开发快十年，经手的性能车转向节数模没有一百也有八十，这次拿到的C5克尔维特转向节扫描件，刚导入建模软件的时候就能感觉到美系性能车在底盘件设计上的取舍逻辑，和欧系超跑的轻量化优先、日系家用车的成本优先完全不是一个路数。先聊实际装车的应用场景，这个零件是装在C5克尔维特的前悬羊角位置，属于底盘行走系统里同时扛转向载荷、悬挂支撑力、刹车制动力的核心受力件，日常行驶的时候要承受过弯的侧向G值、急加速急减速的纵向冲击，还要把转向机的拉杆动作精准传递给轮毂轴承，连带固定刹车卡钳的安装位、减震器下支臂的连接点都集成在这一个铸件上，属于底盘里牵一发动全身的关键零件。从实际用途拆解来看，这个转向节不是单纯的结构支架，

　　02-0.04mm之间，松了会出现轮毂旷量，紧了会导致轴承提前抱死；上方两个带衬套的安装位是连上控制臂的，下方的摆臂连接位、侧面的转向拉杆球头安装位、还有刹车卡钳的两个固定螺孔，每个位置的受力方向都在建模的时候做过应力校核，急刹车的时候卡钳安装位要承受近一吨的制动力矩，转向的时候拉杆球头座要扛住侧向的冲击力，所以这些位置的壁厚都比非受力区厚了3mm左右，还做了加强筋过渡，避免应力集中出现断裂。说到设计思路，能看出来原厂在做这个零件的时候是优先考虑赛道工况的冗余量，日常街道行驶的载荷其实只用到了这个零件强度的40%，剩下的余量都是给赛道激烈驾驶、漂移、重刹留的，零件上的减重槽不是随便挖的，都是在应力分析之后把非受力区的材料去掉，

　　既保证强度又控制重量，连安装螺栓的沉孔深度都做了精准计算，既保证螺栓拧紧之后的啮合长度足够，又不会因为螺栓太长顶到对面的运动部件出现干涉。再讲外形尺寸和安装边界，这个转向节的整体轮廓最大宽度大概180mm，高度方向从摆臂安装位到上控制臂连接点的距离是220mm，中心轴承孔的直径是72mm，适配C5原厂的轮毂轴承单元，所有安装孔的孔距都是和原厂底盘硬点完全匹配的，装车的时候不需要额外修改摆臂、转向拉杆的长度，直接替换原厂件就行。要注意的是这个扫描件是基于实车零件逆向来的，建模的时候要区分加工面和铸造毛坯面，轴承安装位、卡钳安装面、球头压装位都是后期机加工的，表面粗糙度要达到Ra1.6，其他非配合的铸造面保留毛坯的纹理就行，

　　不用做精加工。另外在做装配校核的时候，要预留出刹车盘转动的间隙、转向时轮胎和轮拱的运动间隙，方向打满的时候转向节不能和减震器、刹车油管、轮速传感器线束出现干涉，这些安装边界在数模里都做了预留，实际做改装替换或者维修件开发的时候，可以直接用这个数模做工艺拆解，不管是做铸造毛坯的模具设计，还是后期机加工的工装夹具定位，都能直接参考数模上的基准面来做，不用再反复去实车上扫点测量。很多刚做底盘设计的工程师容易忽略转向节上的线束固定位、刹车油管支架安装点，这些小位置如果漏做，装车的时候油管和线束没地方固定，行驶中晃动磨损会出现漏油、传感器失效的问题，这个数模里把这些小的安装特征都完整扫出来了，包括每个螺孔的螺纹深度、安装面的凸台高度都和原厂件一致，做出来的零件可以做到完全无损安装，不需要现场打孔修改。
