大众1.8T发动机四缸排气连接法兰

　　这款长条形多孔法兰板，是为大众集团1.8T直列四缸涡轮增压发动机开发的排气侧转接密封件，核心作用是夹装在气缸盖排气出口与排气歧管（或改装用排气头段）之间，承担端面密封、气流过渡以及两侧部件的刚性连接任务。在原厂维修场景中，老化的密封垫片或变形的接合面会导致排气泄漏、增压压力损失、舱内异味甚至氧传感器信号失真，更换这类高精度法兰是恢复密封性能的直接手段；而在改装与CNC定制场景中，它更是换装等长头段、加大涡轮管路时不可或缺的接口基准件。

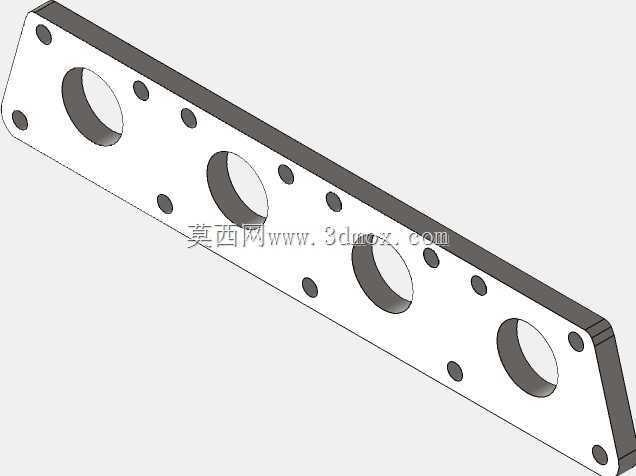

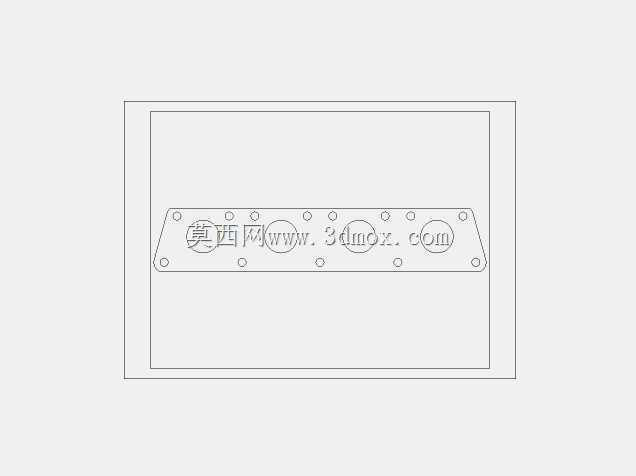

　　从结构布局看，法兰整体呈细长矩形板状，沿长度方向等距排布四个大直径通孔，这四个孔恰好对应直列四缸发动机的四个排气道出口，孔径与缸盖排气道口、歧管入口严格对中，保证废气从燃烧室排出后能顺畅汇入下游管路，避免孔位错位造成的气流截流和局部紊流。四个大孔的两侧及板体边缘，规律分布着若干小直径螺栓过孔，这些小孔用于穿装紧固螺栓，将法兰连同密封垫片一起压紧在缸盖与歧管的接合面上；孔位的间距、边距完全参照1.8T缸盖的螺纹孔坐标设计，保证装车时无需二次扩孔或移位。

　　设计思路上，这类排气法兰首先要解决的是高温工况下的密封可靠性。发动机排气侧工作温度长期处于数百摄氏度，热膨胀量显著，法兰板需要具备足够的厚度与刚性，才能在螺栓预紧力和热应力反复作用下保持平面度，不会出现翘曲变形——板体一旦翘曲，接合面就会出现缝隙，高温高压废气便会从缝隙中冲出。因此建模时板厚方向预留了充足的实体余量，边缘做了规整的直角过渡，既便于铣削加工时一次装夹完成上下平面的精加工，也保证了压紧力能够均匀分布到整个密封面。其次是孔系的位置精度，四个排气孔的中心距必须与缸体缸距完全一致，螺栓孔的位置度公差需要控制在很小的范围内，否则装车时会出现螺栓穿不进、法兰强行拉装产生内应力的问题，三维建模阶段就要把缸盖接口的坐标基准完全复刻到法兰草图中，以长度方向的对称中心线为基准标注所有孔位，从源头消除累积误差。

　　从安装边界来看，法兰的长度由四缸缸盖排气侧的总宽度决定，宽度方向则要覆盖排气道口外围的密封带以及螺栓孔的布置空间，板体四角做了小圆角或倒角处理，避免安装时与周边的涡轮管路、机油尺套管、线束支架发生干涉。板的上下两个平面是关键密封面，加工后要求达到较高的表面粗糙度等级，平面度误差需控制在密封垫片可补偿的范围之内；四个大孔的内壁通常不需要过高的光洁度，但孔口会做轻微倒角，去除铣削产生的毛刺，防止装配时刮伤垫片或在气流冲刷下脱落金属碎屑进入涡轮。

　　实际选型与加工中，这类法兰常采用耐热钢或铝合金坯料通过CNC铣削成型，钢质法兰耐高温、抗蠕变性能好，适合大马力增压工况；铝合金法兰重量轻、导热快，多用于街车改装。三维模型完整还原了板体的长宽厚、四类大孔与全部螺栓小孔的直径及相对位置、边角轮廓等所有几何特征，结构设计人员可以直接以此为基础生成加工刀路，或对接排气歧管的法兰端进行配对建模；改装从业者也可以在模型基础上调整板厚、追加定位销孔，适配不同年款1.8T机型的接口差异。在整套排气系统中，这个看似简单的板件恰恰是决定密封成败的基础环节——它的平面度、孔位精度和材料耐热性，直接影响发动机的增压效率、排放稳定性以及排气系统的长期使用寿命。
