雅马哈Fz6Fazer摩托防撞护具结构

　　这套防撞组件针对雅马哈Fz6 Fazer车型开发，主要应用于街车日常通勤、非铺装路面短途穿越场景下的车身防护，核心作用是在车辆发生低速倾倒、侧向剐蹭、静止状态侧倒时，通过自身结构的形变吸能，隔绝发动机侧盖、油箱侧部、车架外露焊接位与地面或障碍物的直接接触，避免核心受力部件出现不可逆的磕碰损伤，降低小事故后的维修成本。

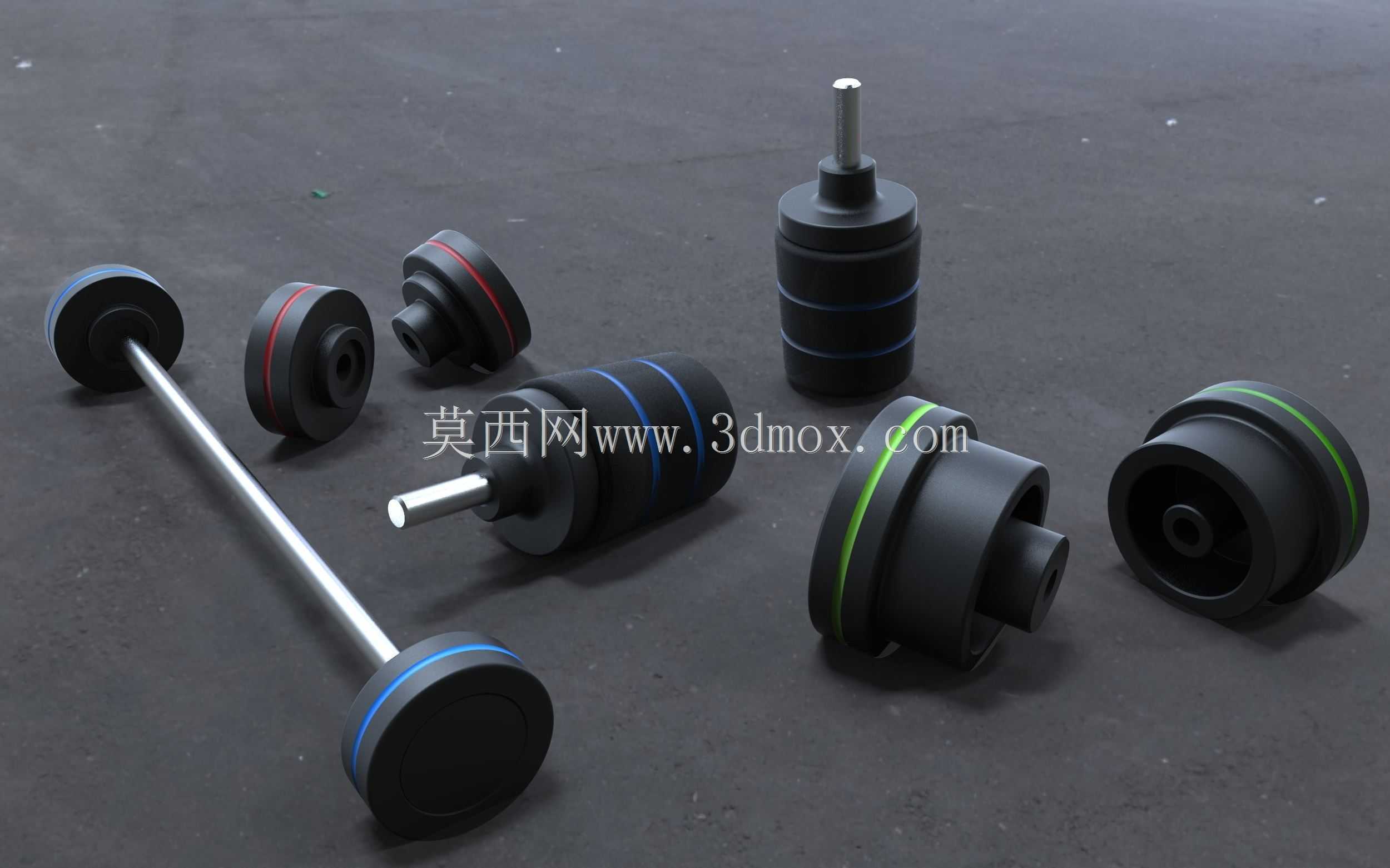

　　整套组件采用分模块分体式设计，分别对应车辆前部导流罩下方、中部发动机两侧、后部车架尾部三个核心防护区域，各模块之间通过高强度金属连接杆实现力的传导，当任意位置受到侧向冲击力时，力会沿着连接杆分散到相邻的防护模块上，避免单点受力过大出现局部断裂。中部的头部缓冲模块采用了硬度更高的工程塑料材质，相比前后部的铝合金部件，这个位置的接触概率更高，硬质塑料在接触地面滑动时不会产生尖锐的金属碎屑，同时能提供更稳定的滑动摩擦系数，避免车辆倾倒后出现瞬间卡滞导致的二次翻滚。

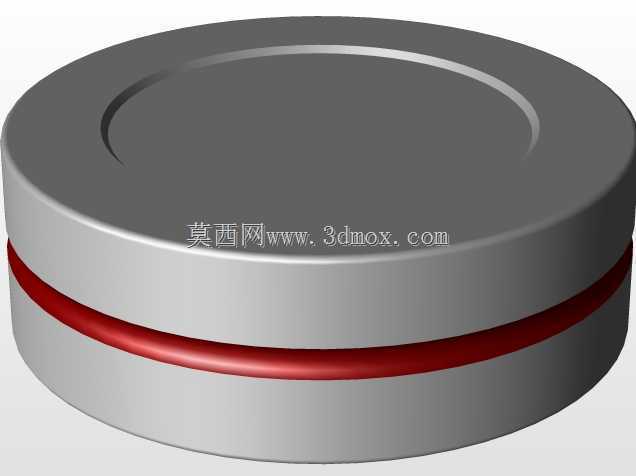

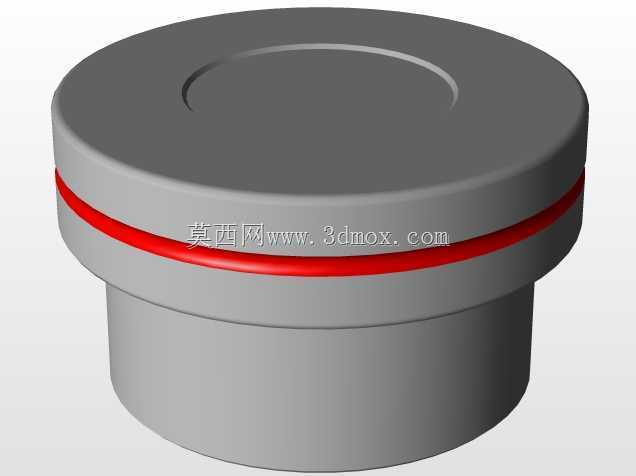

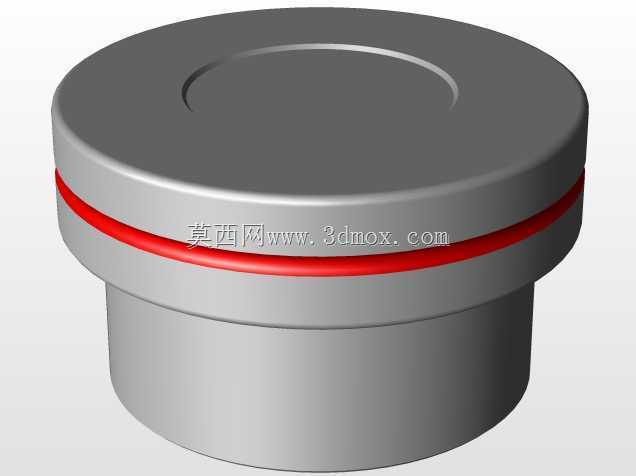

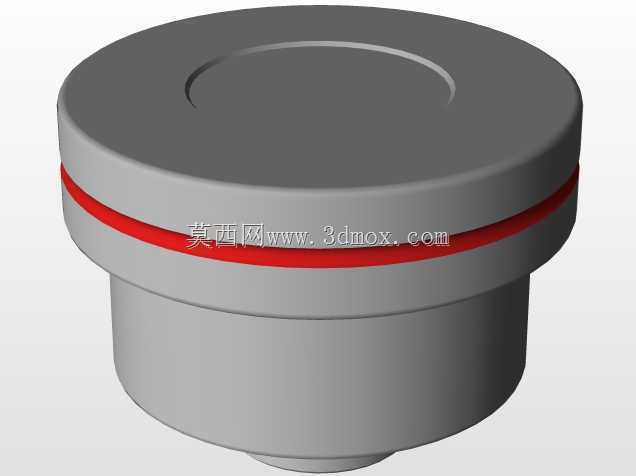

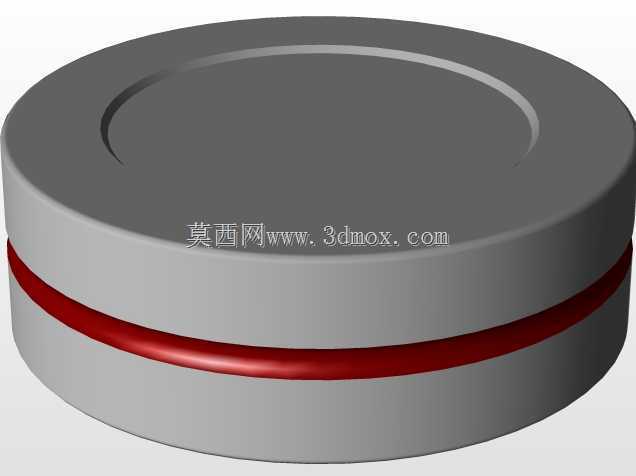

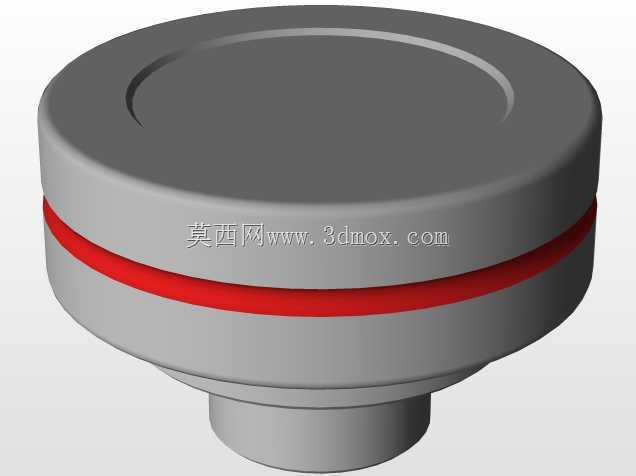

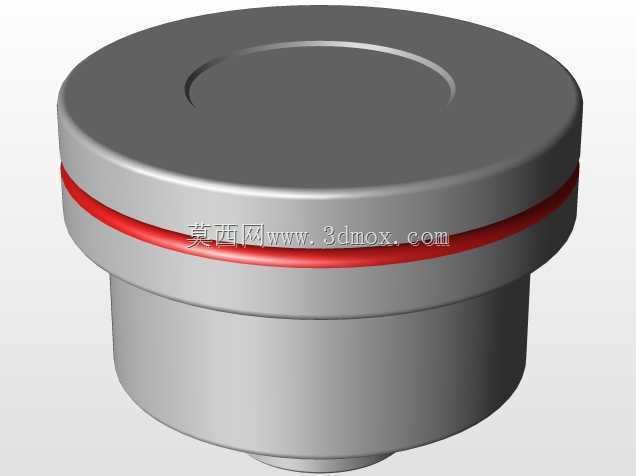

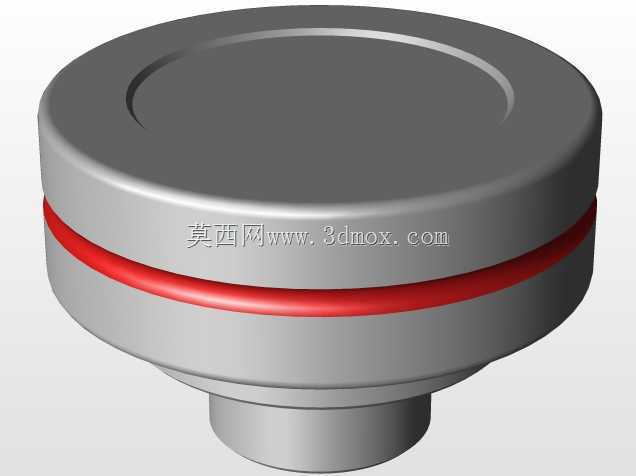

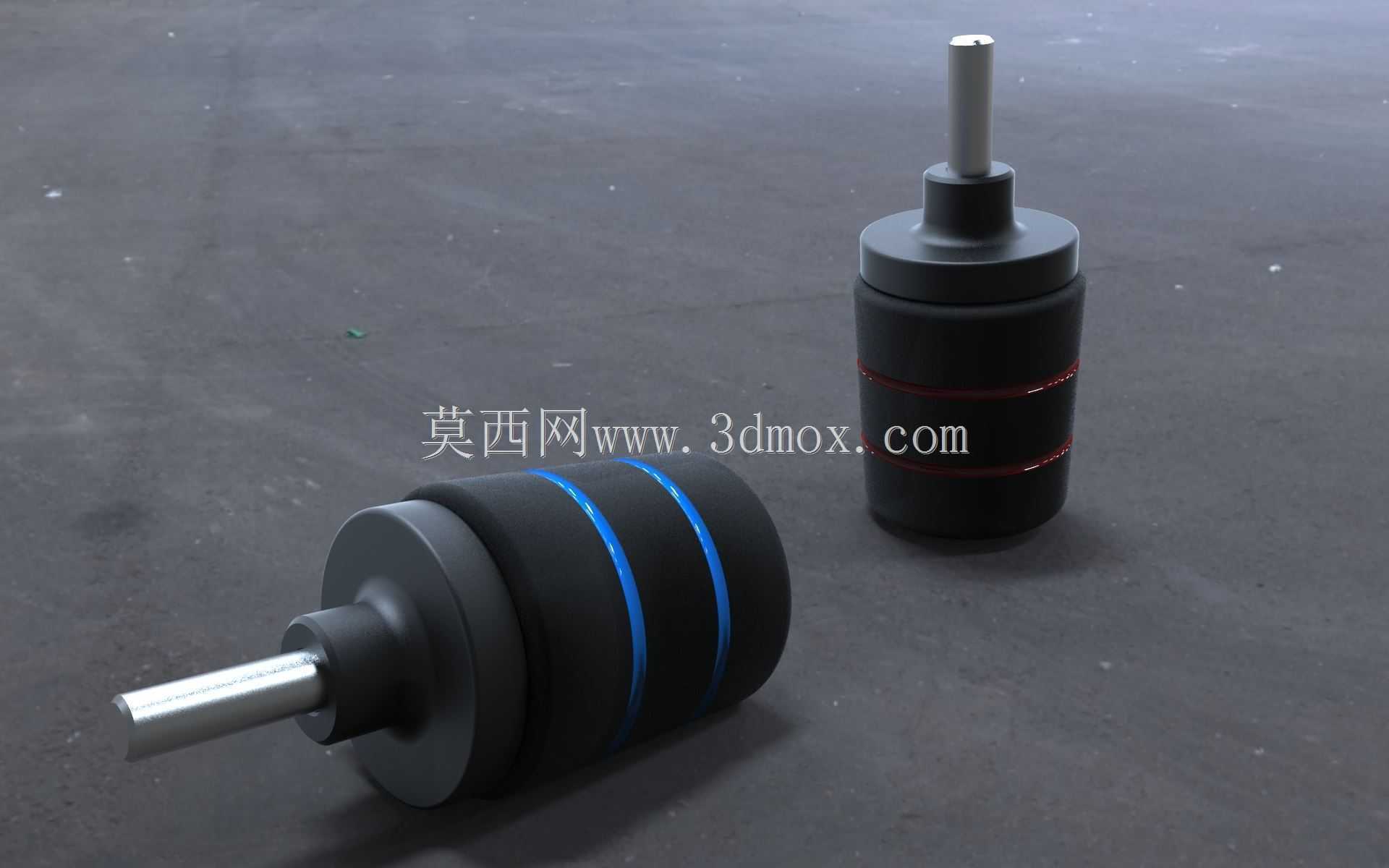

　　前后部的防护套采用6061铝合金加工成型，这种材料的屈服强度适中，在受到超过设计阈值的冲击力时会产生可控的塑性形变，不会像脆性材料那样直接碎裂飞溅，同时铝合金的轻量化特性不会给车辆前部转向系统带来过多的额外负载，不会影响原车的转向手感与高速行驶的动平衡。每个橡胶缓冲环都嵌入在金属护块的环形槽内，不同颜色的缓冲环对应不同的硬度等级，靠近安装杆根部的缓冲环硬度更高，主要承担冲击力的传导，外侧的缓冲环硬度稍低，在接触障碍物时首先产生形变，吸收第一波冲击能量，避免刚性接触产生的冲击力直接传递到车架安装点，造成车架安装位的变形。

　　安装连接杆采用阶梯轴结构设计，两端的轴径与防护块的内孔采用H7/g6的间隙配合，装配时可以顺畅插入，同时不会出现明显的径向晃动，轴端设置有径向定位孔，安装到位后通过弹性圆柱销实现轴向固定，不需要额外焊接或者在原车车架上打孔，所有安装点都对应原车车架上预留的工艺孔位，安装时只需要拆除原车对应的螺栓，将防护组件的安装支架对准孔位后锁紧即可，不会破坏原车的结构强度。

　　前部防护模块的外轮廓做了圆弧过渡处理，没有尖锐的棱角，避免在发生碰撞时对行人造成二次伤害，模块的最外侧突出距离比原车导流罩的最宽处多出22mm，比发动机侧盖的突出距离多出18mm，能够保证在车辆侧倒时，防护块首先接触地面，导流罩和发动机侧盖与地面之间保留至少10mm的安全间隙，不会出现剐蹭。后部防护模块的安装位置避开了后摇臂的运动行程，也不会与排气尾段的热辐射区域产生干涉，模块表面做了哑光阳极氧化处理，能够耐受日常行驶中的泥水侵蚀、紫外线照射，长时间使用不会出现明显的掉色或者腐蚀。

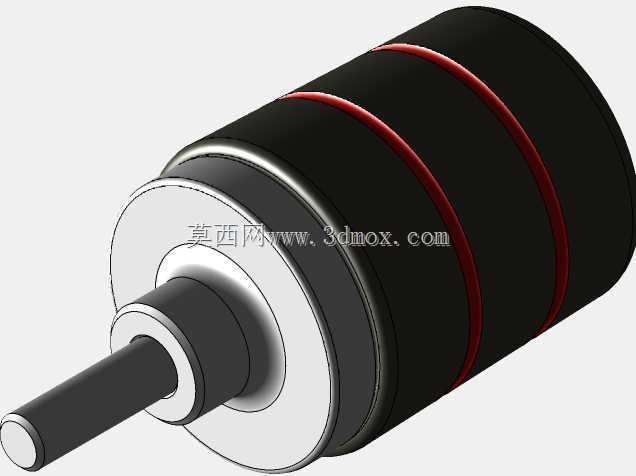

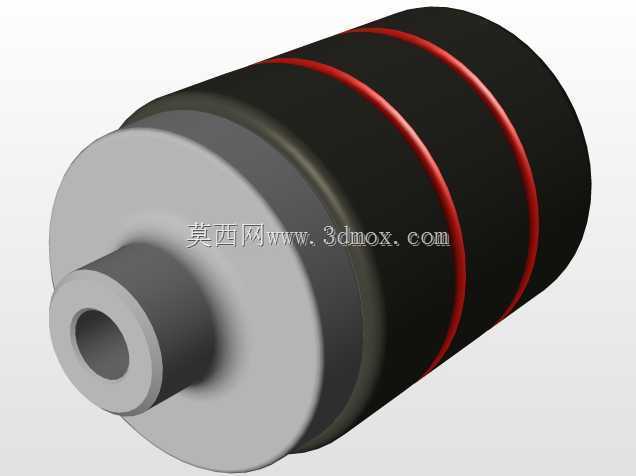

　　中间的头部缓冲模块内部设置有十字形的加强筋结构，在保证壁厚均匀的前提下提升了整体的抗冲击能力，模块的中心孔与安装杆之间设置有橡胶减震衬套，能够过滤行驶过程中发动机传递到防护杆上的震动，避免长时间震动导致的安装螺栓松动。整套组件的总重量控制在1.8kg以内，相对于整车重量来说几乎不会影响车辆的重心分布，安装后不会改变原车的离地间隙，也不会影响车辆的最大倾斜角度，在正常压弯时不会出现磨地的情况。

　　在实际的结构验证过程中，这套组件经过了30km/h速度下的侧向倾倒测试，测试后所有防护模块没有出现断裂，安装点没有出现变形，发动机侧盖和导流罩没有出现任何接触痕迹，中部塑料缓冲块的磨损量在可接受范围内，更换磨损的缓冲环后即可继续使用。针对日常使用中最常见的原地倒车场景，这套组件的防护冗余量足够，不需要更换任何部件就可以继续使用，缓冲环的磨损属于正常损耗件，单独更换的成本很低，不需要整体更换防护组件。
