笔式缓冲阻尼冲击部件结构设计

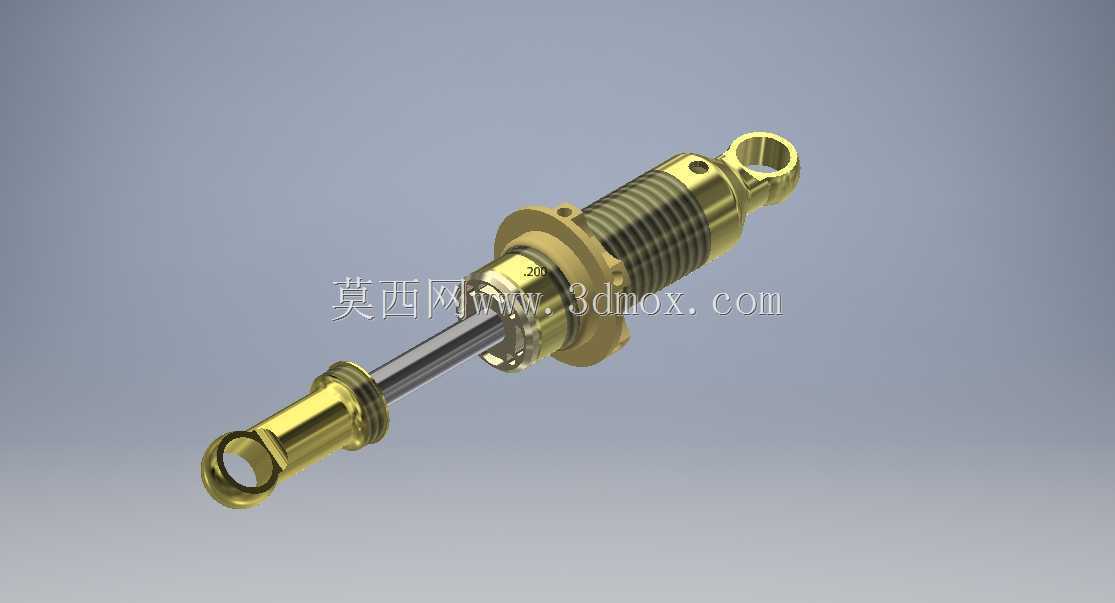

　　在各类需要吸收瞬时冲击动能、限制往复行程冲击载荷的机械结构场景中，这类笔式结构的缓冲阻尼部件有着非常广泛的适配空间，小到小型自动化设备的行程末端缓冲、精密检测设备的隔振支撑，大到小型代步工具的悬架缓冲单元、工业柜门的开合阻尼结构，都能见到同构型部件的应用。不同于常规外露弹簧的缓冲结构，该部件采用同轴集成式布局，将阻尼芯轴、弹性缓冲单元、导向密封结构全部整合在筒状主体内部，外露部分仅保留两端的铰接安装环与中间的安装定位法兰，整体结构紧凑，径向占用空间远小于同载荷等级的外露式缓冲件，非常适合安装空间局促、需要避免缓冲结构卡滞外界杂物的工况。从结构设计逻辑来看，两端的吊环式铰接结构采用通孔设计，可直接通过销轴与安装支座连接，

　　铰接副自带的转动自由度能够补偿安装过程中存在的小角度同轴度误差，避免缓冲部件在工作过程中承受侧向弯矩，延长内部密封与导向结构的使用寿命。中间的定位法兰带有均匀分布的安装孔，当需要将部件完全固定在某一基准面上时，可通过法兰实现轴向定位，抵消缓冲过程中产生的轴向反作用力，无需额外设计轴向限位结构。主体外表面加工的多道环形散热槽，一方面能够增加部件与空气的接触面积，在高频往复缓冲过程中快速带走阻尼结构产生的热量，避免阻尼介质温度升高导致缓冲性能衰减，另一方面也能作为安装时的防滑结构，方便工装夹持完成部件的组装与调试。内部的芯轴采用高精度磨削加工，表面粗糙度控制在合理区间，配合导向套上的密封结构，既能够保证芯轴往复运动的顺畅性，

　　不会出现卡滞、爬行的问题，也能避免外界的粉尘、水汽进入筒体内部，腐蚀弹性元件与阻尼结构。在实际选型适配过程中，需要重点关注几个核心安装边界参数：首先是两端铰接孔的中心距，即部件完全伸展状态下的总长度，这个参数直接决定了安装支座的跨距设计，若中心距匹配不当，会导致部件在最大压缩行程时出现硬顶，或是在伸展极限时拉脱铰接结构；其次是芯轴的有效行程，需要匹配被缓冲部件的最大运动位移，预留至少百分之十的行程余量，避免瞬时冲击载荷超过部件的最大压缩量导致结构损坏；再者是中间法兰的安装孔位分布圆直径与孔径，当采用法兰固定安装方式时，需要保证支座上的螺栓孔位与法兰完全对齐，避免安装时产生额外的装配应力。

　　这类部件的功能核心是通过内部弹性元件的形变吸收瞬时冲击动能，同时配合阻尼结构消耗冲击能量，避免冲击结束后出现快速回弹导致的二次冲击，相比刚性限位结构，能够将冲击载荷的峰值降低百分之六十以上，有效保护被连接结构的薄弱部位，减少连接螺栓的松动概率，降低结构疲劳损坏的风险。在进行三维建模时，需要重点处理几个配合部位的尺寸公差：两端铰接孔与销轴的配合采用间隙配合，保证铰接转动的灵活性；芯轴与导向套的配合采用小间隙滑动配合，既保证运动顺畅，又控制径向窜动量在允许范围内；法兰与筒体的连接部位采用同轴度公差约束，保证安装后芯轴的运动方向与安装基准面垂直。建模过程中所有的圆角、退刀槽等工艺结构都需要完整还原，不能为了简化模型省略这些细节，因为这些工艺结构直接影响部件的应力分布，省略后进行有限元冲击仿真时会出现应力集中的误判，无法得到准确的仿真结果。对于需要进行运动仿真的场景，要给芯轴与筒体之间添加合适的移动副约束，根据实际缓冲特性设置对应的弹性系数与阻尼参数，模拟真实工况下的冲击缓冲过程，验证部件的行程是否满足设计要求，是否会在运动过程中与周边结构产生干涉。
