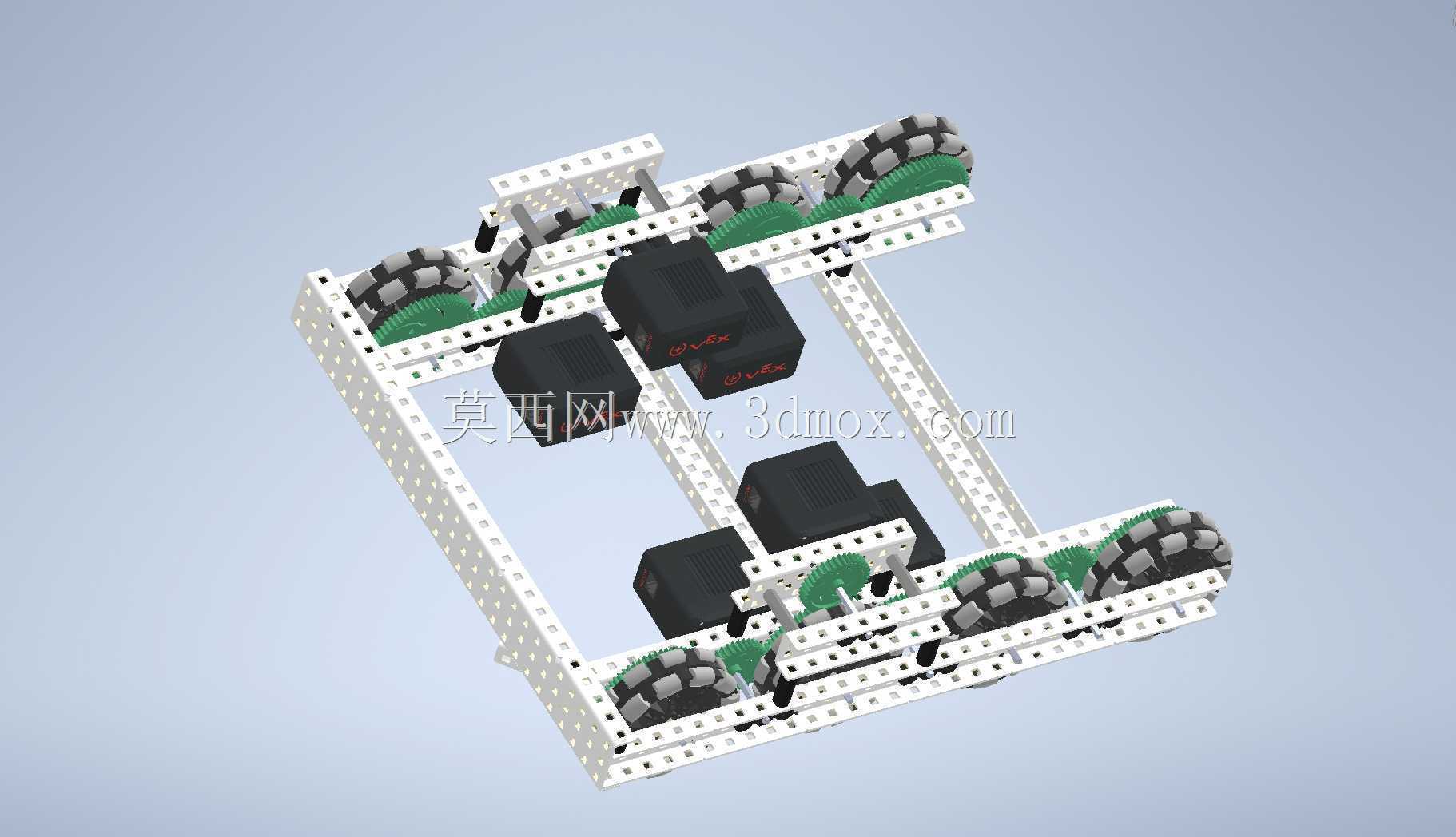

Vex竞技赛事全向轮机器人驱动底座结构

　　该驱动底座结构面向竞技类移动机器人的移动承载需求设计，核心适配需要高机动、高抗冲击性能的机器人作业场景，可作为各类对抗类、任务类移动机器人的下部承载与动力输出基体，承担整机动力传递、载荷承载、运动执行的核心功能。整套结构采用标准化多孔搭建型材作为主体支撑框架，型材表面规则排布的等距安装孔可兼容各类标准紧固件的快速装配，无需额外定制加工连接位，可根据上层功能模块的安装需求灵活调整固定点位，适配不同布局的主控板、电池、执行机构的安装固定。动力单元共配置六台驱动电机，电机通过直连齿轮组与全向轮实现动力传递，齿轮传动副采用模数匹配的直齿圆柱齿轮，啮合间隙控制在合理装配公差范围内，既保证传动过程中的动力传递效率，

　　也可在机器人受到侧向冲击时通过齿面的微量形变缓冲冲击力，避免电机输出轴受到刚性撞击出现断轴、变形等失效问题。行走单元采用八组全向轮对称布局，全向轮的辊子轴线与轮体主轴线呈45度夹角排布，可实现机器人在平面内的全方向移动，包括前后直行、左右横移、原地自旋、斜向行进等多种运动模式，无需设置传统转向机构即可完成复杂的走位动作，适配狭小空间内的快速机动需求，在竞技场景中可快速规避障碍、调整作业位姿。支撑结构采用双层框架平行排布设计，上下层框架之间通过垂直布置的多孔铝梁实现刚性连接，连接点位均采用双紧固件锁附，避免机器人在高速移动、急停、碰撞过程中出现框架形变、连接松动的问题，整体框架的抗扭、抗弯性能可满足大加速度运动下的结构强度要求，

　　可承受多方向的冲击载荷而不发生永久性形变。安装边界方面，整套底座的外轮廓尺寸适配常规竞技机器人的参赛尺寸限制，上层安装面预留了充足的拓展空间，可根据不同的任务需求加装机械臂、拾取机构、传感单元等功能模块，所有安装孔位均与标准搭建体系兼容，无需二次打孔即可完成上层模块的快速装配。传动系统的齿轮组均采用开放式布局，既便于日常维护时的齿面清洁、润滑，也可在齿轮卡入杂物时快速拆解清理，降低赛事现场的故障排查与维护难度。全向轮的安装座采用可调式固定结构，可通过调整安装座的固定位置调整轮体与安装面的相对高度，保证八个全向轮在同一平面内与地面接触，避免出现个别轮体悬空导致的动力浪费、运动跑偏问题，轮体与框架之间预留了足够的运动间隙，

　　避免机器人在颠簸路面行进时轮体与框架发生剐蹭干涉。电机的固定位采用环抱式安装结构，电机外壳与安装座之间设置有缓冲垫层，可吸收电机高速运转时产生的振动，降低振动向框架上层传递的幅度，保证上层搭载的精密传感元件的工作稳定性。整套结构的受力路径经过优化，电机输出的动力通过齿轮传递至轮轴后，轮轴受到的地面反作用力可直接通过安装座传递至主框架，不会对电机输出轴产生额外的径向载荷，有效延长电机的使用寿命。框架的边角位置均做了圆角过渡处理，避免机器人在碰撞过程中边角位置出现应力集中导致的型材开裂问题，同时也可避免尖锐边角对周边设备、人员造成磕碰损伤。布线通道沿框架内侧的型材空隙布置，所有动力线、信号线均可沿型材内侧排布并通过扎带固定在预留孔位上，避免线缆外露被轮体卷入、或在碰撞过程中被拉扯断裂。
