适配自行车离合操控的伺服驱动机械夹持装置

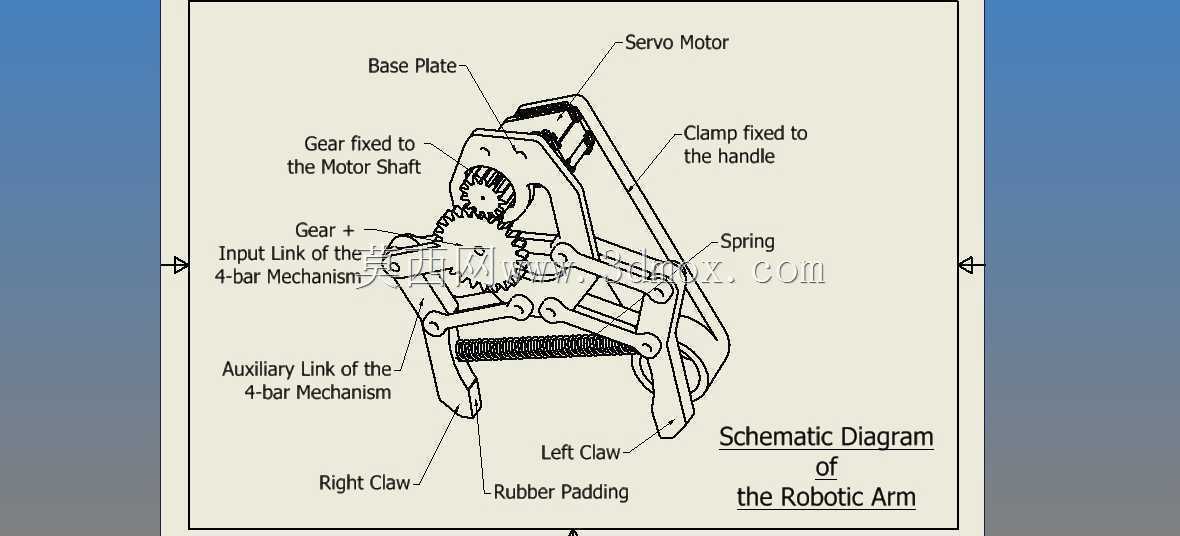

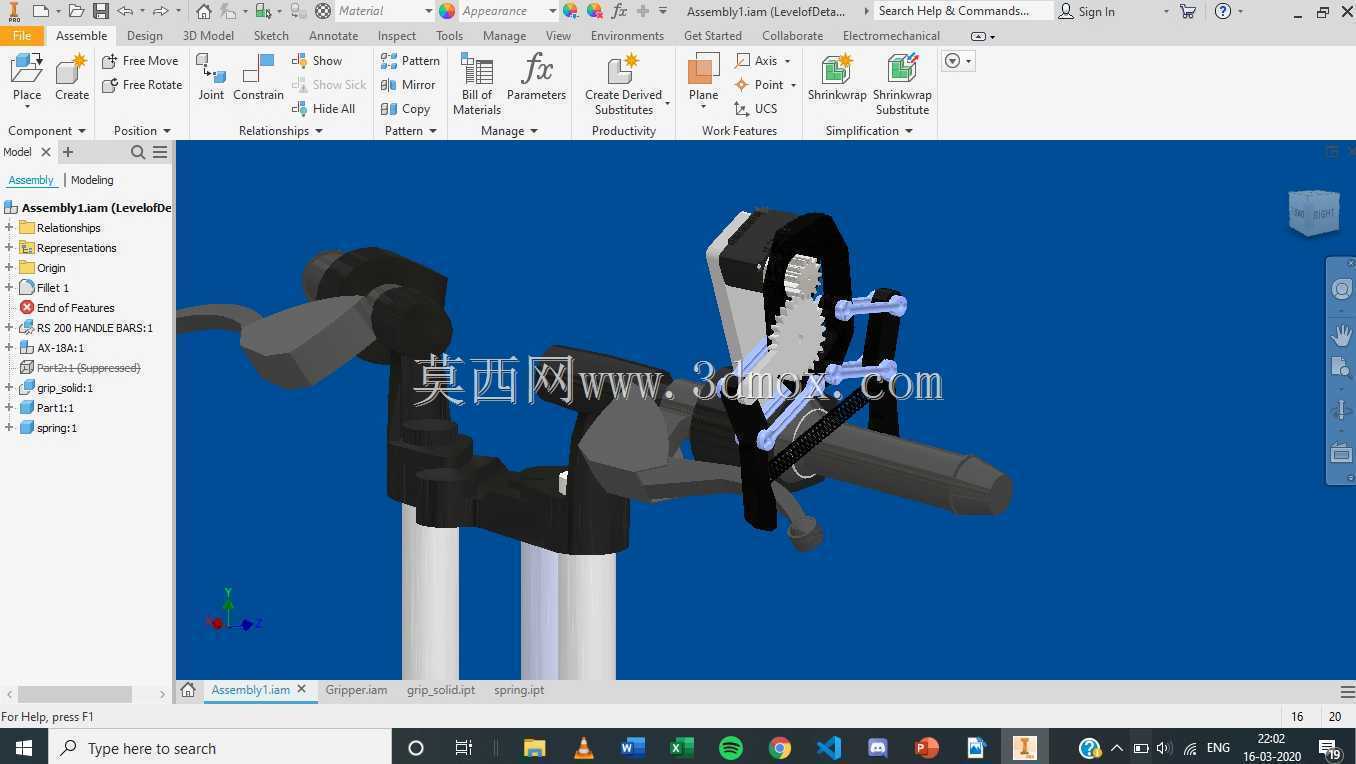

　　这款夹持装置的核心应用场景，最初瞄准的是小型自动化测试台架上自行车离合组件的按压操控需求，区别于常规通用夹爪的大行程、大负载设计取向，整个结构围绕小空间内的精准力控做了定向优化。从结构布局来看，整套装置以一块平板式基座作为所有零部件的安装基准，基座上预留了对应伺服电机的定位孔位与安装凸台，电机输出轴直接固连主动齿轮，省去了额外的联轴器结构，既压缩了整体轴向安装尺寸，也消除了传动间隙带来的回程误差，整套机构在基座上的投影尺寸控制在80mm*60mm范围内，垂直于基座方向的厚度不超过35mm，安装时仅需通过基座上的四个沉头孔即可完成在台架或机械臂末端的固定，对安装空间的兼容性较强。传动路径上，

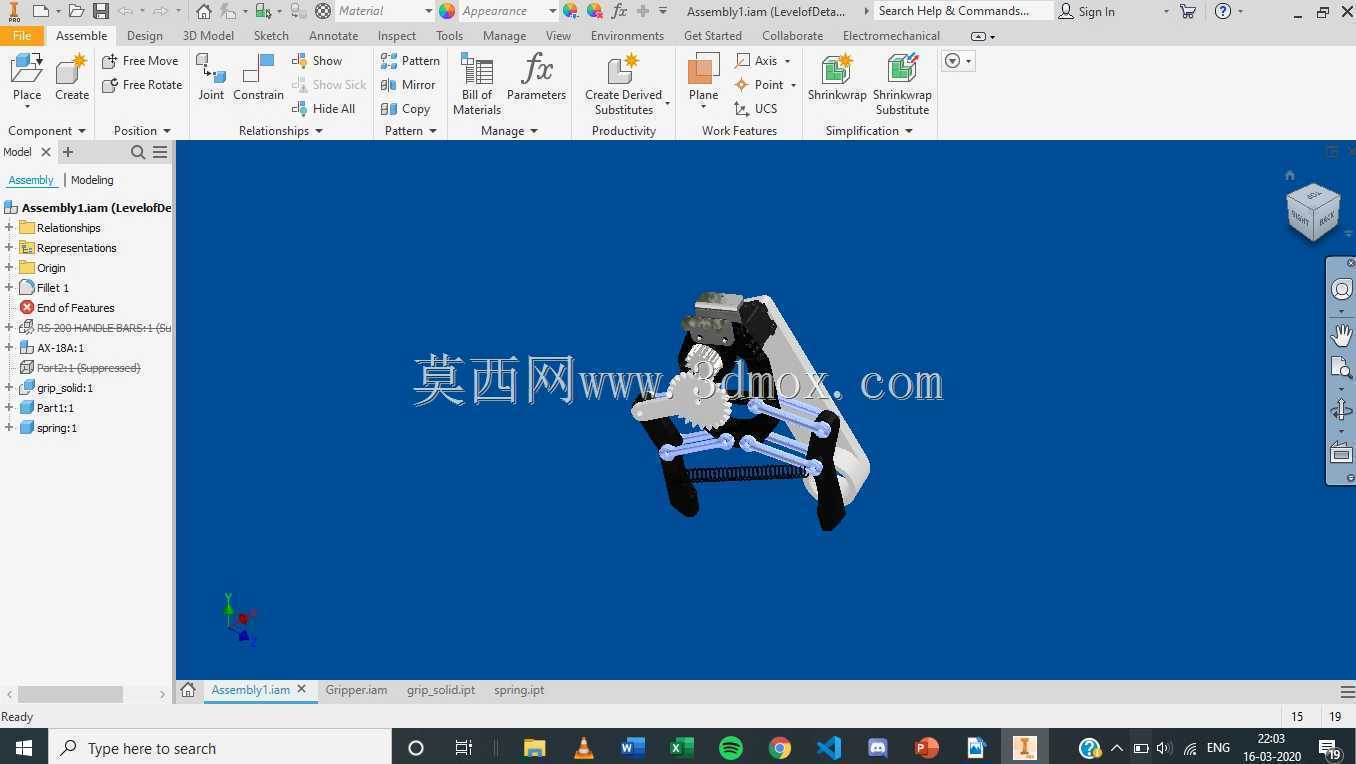

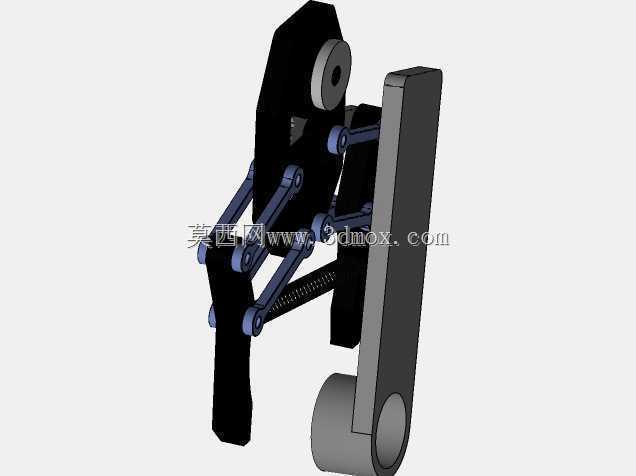

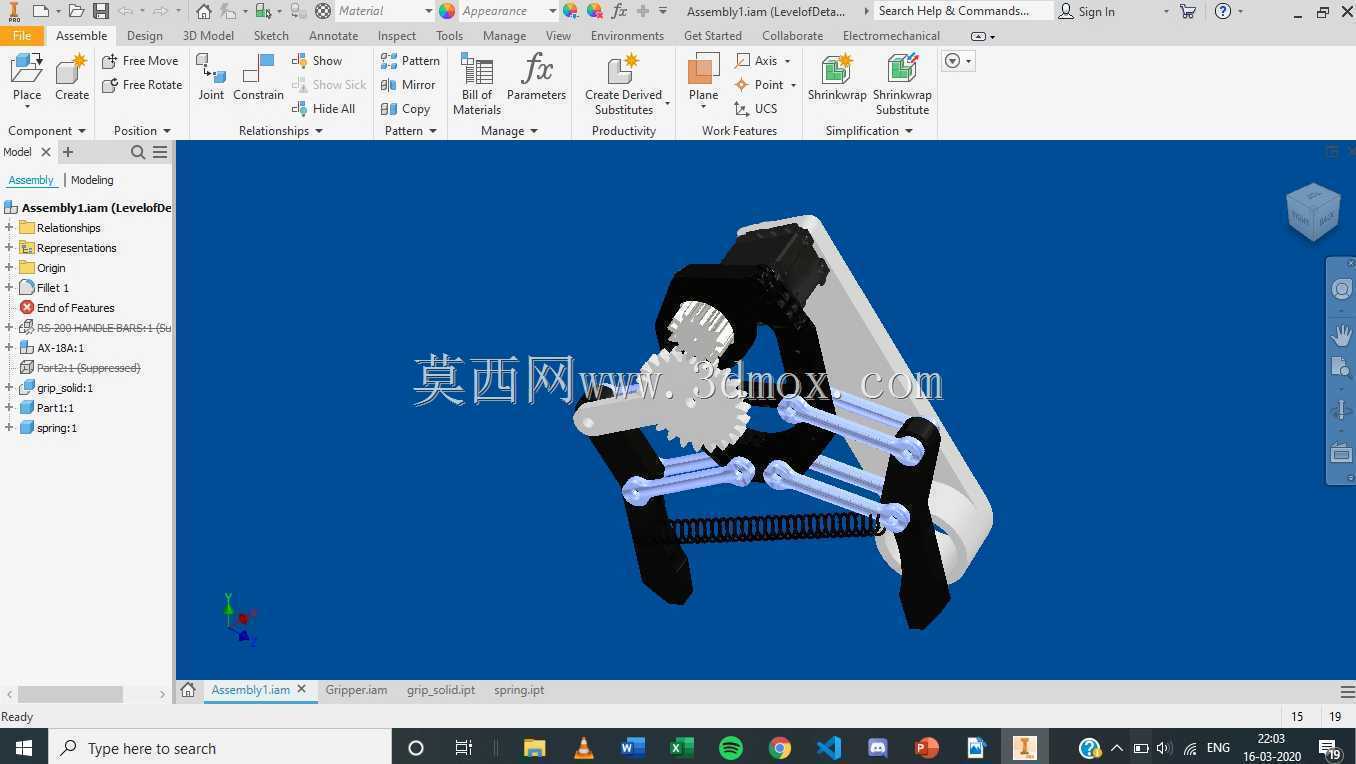

　　主动齿轮与固连在四杆机构输入连杆上的从动齿轮形成定比传动，齿轮模数选取0.5，齿宽4mm，既保证足够的传动强度应对离合按压所需的峰值扭矩，也不会因齿轮尺寸过大挤占夹爪的开合行程空间。四杆机构采用对称式双辅助连杆布局，输入连杆的转动通过两侧对称布置的辅助连杆同步传递到左右两个夹爪上，保证两个夹爪的开合角度完全同步，不会出现单侧偏摆导致的夹持错位问题，夹爪的开合行程在0-30mm范围内可调，完全覆盖自行车离合按压操作所需的位移量。夹爪内侧粘贴有橡胶垫，一方面是增大接触摩擦力，避免按压操作过程中与离合部件接触时出现打滑，另一方面橡胶材质的弹性变形可以缓冲刚性接触带来的冲击，防止金属夹爪刮伤离合部件的表面涂层，

　　同时也能在一定程度上补偿安装误差带来的接触位置偏差。机构中特意增设了复位弹簧，弹簧两端分别连接在基座与夹爪的固定端，当伺服电机反向转动释放扭矩时，弹簧的拉力可以带动夹爪快速回到初始张开位置，避免因齿轮传动的齿侧间隙导致夹爪复位滞后，提升整套机构的响应速度。夹爪与手柄的固定位置做了可调节的腰型孔设计，可以根据不同型号自行车离合的安装位置、按压行程需求，微调夹爪的初始张开角度与固定位置，不需要重新加工零部件即可适配多种规格的离合组件测试需求。整套机构的运动逻辑经过反复校核：当伺服电机接收到控制信号输出设定角度的转动时，主动齿轮带动从动齿轮转动，进而驱动四杆机构的输入连杆摆动，通过辅助连杆的传动带动左右夹爪同步向内收拢，

　　完成对离合部件的按压动作；当控制信号给出复位指令时，电机反转，配合弹簧的复位拉力，夹爪同步向外张开，释放对离合部件的按压，整个动作循环的响应时间控制在0.2s以内，完全满足自动化测试台架的节拍要求。在结构强度校核层面，所有连杆部件均采用6061铝合金材质加工，既保证足够的结构刚性，在最大夹持力输出时不会出现连杆变形导致的行程损失，也尽可能控制了整套装置的自重，整套夹持装置的总重量不超过120g，即使安装在小型桌面机械臂末端也不会带来过大的负载负担。齿轮部件采用POM材质加工，具备自润滑特性，长时间往复运转不需要额外添加润滑脂，避免油污污染测试台架上的自行车部件，同时也降低了运转过程中的传动噪音，在实验室环境下测试时，整套机构运转的噪音值不超过45分贝。基座上还预留了霍尔传感器的安装槽位，可以在夹爪完全张开、完全闭合两个极限位置安装位置检测元件，实现夹爪位置的闭环控制，进一步提升动作的可靠性，避免出现电机堵转或者行程超差的问题。不同于市面上通用的电动夹爪，这款装置的设计完全围绕自行车离合按压的特定需求做了结构简化，没有冗余的功能模块，零部件数量少，装配难度低，日常维护仅需定期检查橡胶垫的磨损情况以及弹簧的预紧力即可，不需要复杂的校准流程。
