多拐式曲轴传动组件结构设计

　　在往复式动力设备的动力传递链路中，曲轴是承接活塞往复运动、将直线作用力转化为旋转扭矩输出的核心承载部件，其结构设计合理性直接决定整套动力单元的运行寿命、振动水平与动力输出效率。本次呈现的多拐式曲轴组件，针对中小排量内燃机的动力输出特性做了结构优化，整体采用多曲拐错位排布的结构形式，各曲拐之间按照预设的点火间隔角做周向角度偏移，能够保证各缸活塞做功冲程的连续衔接，避免动力输出出现明显的扭矩断档，降低动力输出过程中的转速波动。从结构细节来看，该曲轴的主轴颈与连杆轴颈均采用等强度过渡圆角设计，轴颈表面预留了足够的精加工余量，可满足后续磨削、表面淬火等工艺处理要求，保证轴颈与轴瓦配合面的粗糙度与形位公差符合装配标准，

　　减少运行过程中的摩擦损耗。曲拐臂部分采用了非对称的配重结构设计，配重块的轮廓经过动平衡校核，能够抵消活塞连杆组件往复运动产生的一阶、二阶惯性力，降低设备高速运行时的整机振动幅度，减少支撑轴承的额外载荷。曲轴两端的法兰连接结构分别适配动力输入端的减震皮带轮与输出端的飞轮组件，法兰端面上的定位销孔与螺栓连接孔采用位置度公差严格管控，保证装配后动力传递的同轴度，避免连接部件出现偏磨。安装边界方面，该曲轴的各主轴颈同轴度公差控制在0.02mm以内，整体轴向尺寸适配对应排量内燃机的缸体曲轴箱安装空间，主轴颈的直径尺寸与缸体主轴承座的孔径匹配，装配时无需额外做结构修配即可完成定位安装。曲拐的回转半径经过精确计算，与对应规格的连杆长度、

　　活塞行程形成匹配的运动学关系，保证活塞运行到上止点、下止点时的位置精度，避免出现活塞撞气门、气缸余隙容积不符合设计要求的问题。在实际应用场景中，这类曲轴组件可适配单缸或多缸的小型内燃机、往复式压缩机等设备，在农用机械、小型工程机械、固定式动力机组等领域都有广泛的应用空间。设计过程中针对曲轴的受力工况做了有限元校核，在最大爆发压力工况下，曲拐臂与轴颈过渡位置的应力集中系数控制在材料许用应力范围内，能够满足长时间高负荷运行的强度要求。润滑油道的设计采用斜向钻孔的结构形式，从主轴颈表面贯通至连杆轴颈表面，能够在设备运行时将压力润滑油输送到连杆轴颈与轴瓦的配合面，形成稳定的油膜承载，避免干摩擦导致的轴颈烧蚀、抱轴等故障。

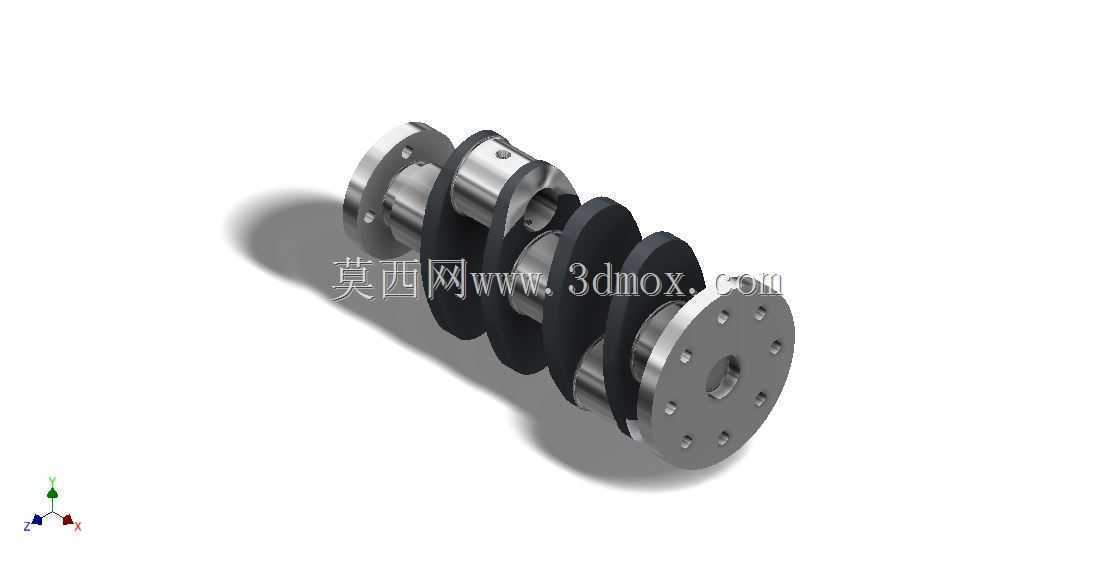

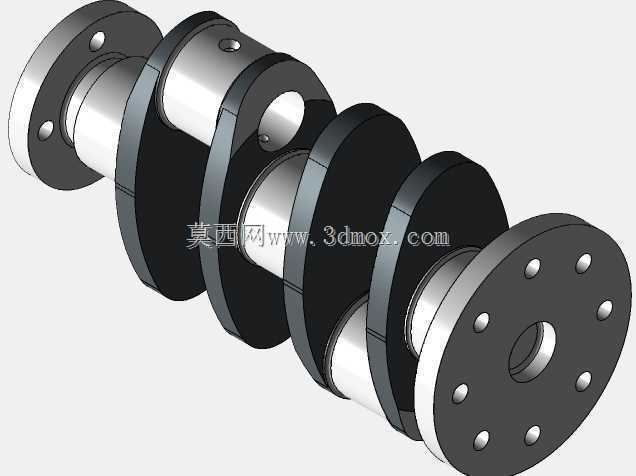

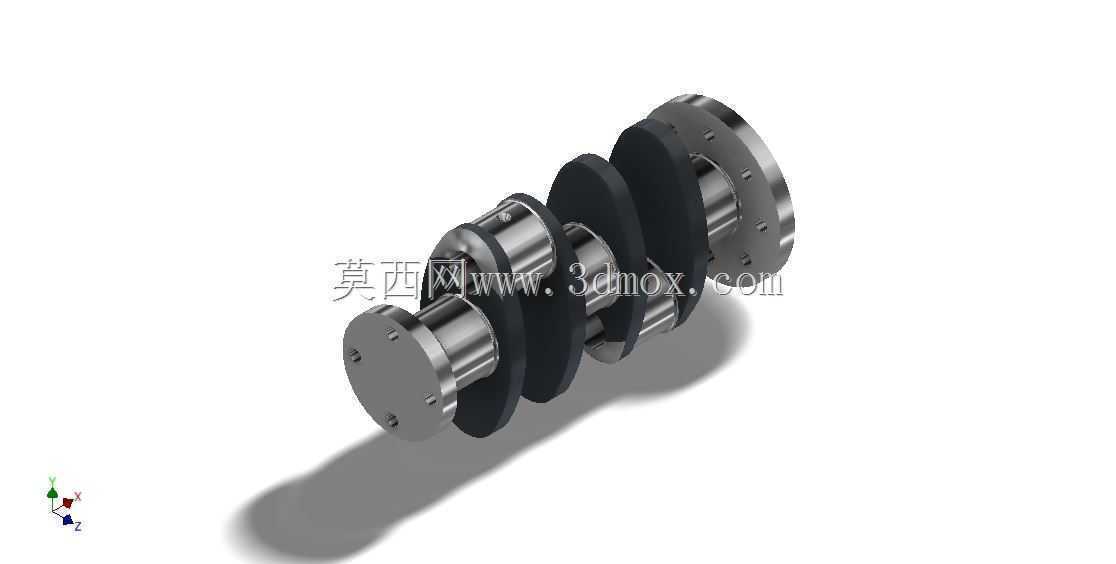

　　曲轴的轴向定位采用止推片结构，对应主轴颈位置设置了止推面，能够承受运行过程中产生的轴向载荷，限制曲轴的轴向窜动量，保证齿轮传动、皮带传动等附件驱动机构的啮合精度。从建模细节来看，该三维模型完整还原了曲轴的所有结构特征，包括各轴颈的倒角、过渡圆角、油孔开口位置、法兰连接孔的分布、配重块的轮廓曲面等，可直接用于后续的工程出图、运动仿真、有限元分析等工作，也可作为教学演示、结构方案选型的参考模型。在做配套结构设计时，可直接调用该模型与活塞、连杆、缸体等部件做装配干涉检查，提前排查结构设计中存在的空间干涉问题，缩短产品开发的迭代周期，减少物理样机试制阶段的问题整改成本。
