1型双联轴拖车均衡悬架承载构件

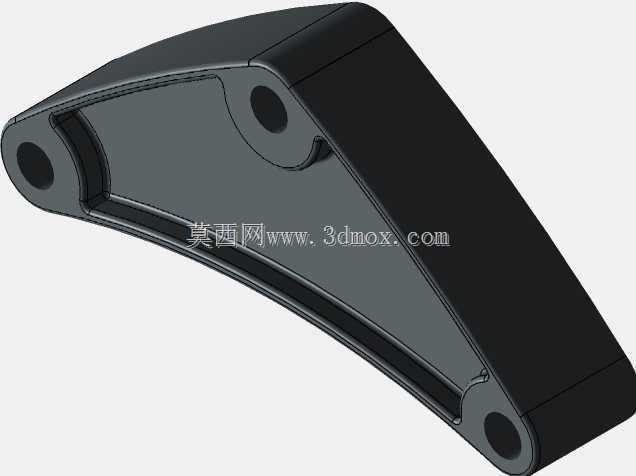

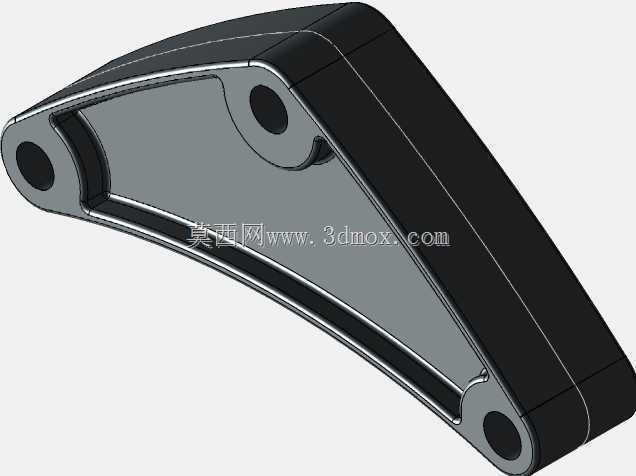

　　在多轴挂车、农用拖斗、小型工程拖运设备的底盘悬架系统里，这类双联轴均衡构件是解决多轮载荷分配问题的核心零件，日常作业里，拖车行驶在非铺装的田间土路、工地临时便道时，路面起伏带来的垂直冲击如果直接作用在车轴上，很容易出现单轴载荷过载、轮胎偏磨、车架局部应力集中开裂的问题，这个构件的核心作用就是在相邻两根车轴之间传递、平衡载荷，让两个车轴的接地压力始终保持在相对均匀的区间，避免单轮悬空或者单轴承压过大的情况。从结构形态上看，这个构件采用变截面弧形盒体设计，整体轮廓顺着载荷传递的路径做了弧度优化，三个铰接孔分别对应车架连接点、前车轴铰接点、后车轴铰接点，孔位的同轴度、孔间距的公差直接决定了悬架工作时的摆动顺畅度，

　　设计时孔内都预留了衬套安装的余量，避免铰接部位直接磨损基体，日常维护时只需要更换耐磨衬套就能恢复铰接精度，不需要整体更换构件。设计思路上没有采用等截面的直梁结构，而是顺着悬架摆动时的力流走向做了弧形收窄，盒体的壁厚在靠近铰接孔的位置做了局部加厚，因为铰接部位是应力集中的核心区域，加厚处理可以分散销轴传递的交变载荷，避免长期交变载荷下出现孔位开裂、变形的问题；构件的外边缘都做了圆角过渡，没有尖锐的直角棱边，一方面是减少应力集中点，另一方面也避免装配、维护时棱边割伤操作人员，盒体的合边位置采用了咬合式的结构设计，相比简单的对接结构，整体的抗扭刚度提升明显，能承受拖车转弯、侧倾时带来的扭转载荷，不会出现盒体开焊、变形的问题。安装边界方面，

　　三个铰接孔的中心距是匹配常规双联轴拖车的轴距设定的，安装时需要保证三个孔的轴线和车轴轴线保持平行，铰接销轴的直径和孔位是间隙配合，装配时需要加注润滑脂保证摆动顺畅，构件的整体外轮廓在悬架上下极限摆动的行程里，不会和车架横梁、轮胎、制动管路发生干涉，设计时已经预留了足够的摆动间隙，哪怕是车轴满载跳动到极限位置，构件的弧形外边缘也不会和周边部件发生磕碰。实际应用场景里，这类均衡构件除了用在常规的货运拖车上，还会配套在小型农用机具的拖挂部分、景区观光拖挂车、厂区内的物料转运拖车上，相比单片式的均衡梁，这种盒体结构的重量更轻，但是抗弯曲、抗扭的性能更好，在额定载荷下的形变量控制在很小的区间，不会因为长期承载出现永久变形，导致悬架定位失准。

　　很多维修场景里，老式的直型均衡梁容易在长期过载后出现弯曲变形，导致车轴错位、轮胎吃胎，这种弧形盒体结构的均衡件，在载荷传递时力流的路径更顺畅，应力分布更均匀，相同载荷下的最大应力值比直梁结构低接近三成，能有效延长悬架系统的整体维护周期。建模的时候需要重点关注三个铰接孔的位置度公差，还有盒体壁厚的均匀性，壁厚不均会导致铸造或者冲压成型时出现缩孔、开裂的缺陷，铰接孔的端面需要加工出平整的贴合面，保证衬套安装后不会出现偏斜，构件上的几个小凸台结构是用来安装管路固定卡、减震垫的，位置精度需要匹配周边部件的安装点，避免后期装配时出现干涉。
