海运集装箱ISO锁具结构设计

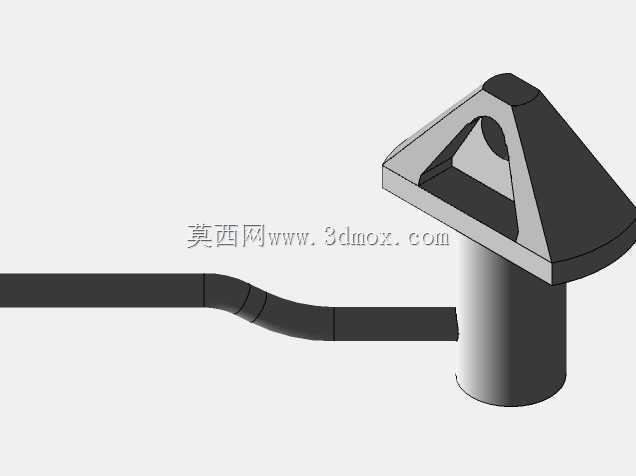

　　在远洋集装箱运输、港口堆场堆存、铁路集装箱联运以及公路集装箱转运场景中，集装箱锁是保障箱体连接可靠性、避免运输途中箱体移位脱落的核心安全部件，这类锁具直接关系到多式联运全流程的货物运输安全，一旦锁止失效，轻则出现箱体偏移磕碰货物，重则引发运输事故造成财产损失甚至人员伤亡。这款ISO标准集装箱锁的设计完全贴合国际集装箱角件的通用接口尺寸，锁头部分采用梯形锥台配合三角镂空的结构，在插入集装箱标准角件的椭圆锁孔后，旋转90度即可完成锁止动作，三角镂空结构并非单纯的减重设计，一方面可以在锁具承受冲击载荷时分散应力集中点，避免锁头根部出现应力断裂，另一方面也为现场操作人员提供了直观的锁止状态判断标识，从镂空位置即可观察到锁舌的旋转到位情况，

　　无需额外的标记对位。锁体下部的圆柱段是安装定位段，其外径尺寸严格匹配运输车架、堆场固定架、集装箱堆垛连接件上的安装孔公差，圆柱段的长度经过多场景工况校核，既能够保证单层集装箱锁止时的插入深度足够，也能满足两层集装箱堆垛时上下角件的连接间隙要求，不会出现锁止过松或者无法插入的情况。从结构设计逻辑来看，这款锁具没有采用复杂的弹性锁止机构，整体为一体化刚性结构，这是因为海运场景中盐雾腐蚀、温差变化大，复杂的弹性零件很容易出现锈蚀卡滞，导致锁具无法正常开启或者锁止失效，一体化刚性结构的零件数量少，没有易损的小尺寸弹性件，日常维护仅需定期涂抹防锈脂即可，能够适应港口高盐高湿的恶劣使用环境。锁头与圆柱段的过渡位置做了大圆角过渡处理，

　　避免应力集中，在实际运输过程中，集装箱在船舶横摇、车辆急刹、列车编组冲击时会产生较大的横向剪切力，大圆角过渡能够将剪切力均匀分散到整个锁体截面，不会在过渡位置出现应力断裂。锁头的顶部做了小尺寸的倒角导向设计，现场操作人员在吊装集装箱对位时，即使角件锁孔与锁头存在少量的位置偏差，倒角结构也能引导锁头顺利滑入锁孔，降低对位操作的难度，提升港口吊装作业的效率。在安装边界方面，这款锁具的安装法兰面位于圆柱段根部，法兰面上预留了标准的螺栓固定孔位，可以直接固定在集装箱半挂车的车架锁座、堆场的固定桩位、船舶舱内的箱格导轨定位位置，不需要额外加工定制转接件，适配所有符合ISO 6346标准的集装箱角件，不管是20英尺标准箱、

　　40英尺标准箱还是45英尺高箱，都可以通用这款锁具进行锁止固定。在实际使用过程中，这类锁具除了用于运输过程中的箱体固定，在港口堆场临时堆存集装箱时，也可以用这类锁具将底层集装箱与地面固定桩连接，提升堆场堆存的抗风能力，尤其是在台风多发的沿海港口，可靠的锁止固定能够避免强风天气下集装箱倾覆的风险。锁具表面的黑色涂层是经过磷化处理后的防锈涂层，相比普通的喷漆涂层，磷化层的附着力更强，在长期的露天使用过程中不容易出现涂层脱落生锈的问题，能够有效延长锁具的户外使用寿命。从三维建模的角度来看，这款锁具的建模过程需要重点关注锁头锥面的角度公差、锁舌的旋转限位尺寸、圆柱段的同轴度要求，这些尺寸直接决定了锁具是否能够顺利插入角件并完成可靠锁止，如果锥面角度偏差过大，会出现锁头插入卡滞或者锁止后间隙过大的问题，如果同轴度不达标，安装后锁头会出现偏斜，导致集装箱吊装对位困难。在结构强度校核方面，这款锁具的额定承载载荷完全满足集装箱满载时的冲击载荷要求，锁头的三角镂空结构经过有限元分析验证，在承受最大横向冲击载荷时，最大应力值远低于材料的屈服强度，不会出现塑性变形或者断裂的情况，同时镂空结构相比实心锁头减重约22%，能够降低锁具自身的重量，减少运输车辆的自重负载，也方便现场操作人员进行安装和拆卸作业。
