集装箱附加支撑托架结构设计

　　这套支撑托架的三维结构，主要面向物流堆场、港口临时接驳点位以及厂区物料中转区域的集装箱辅助承托场景，常规标准集装箱在地面不平整、堆载层高受限或者需要临时架空布设管线、检修底部构件时，无法直接依靠自身角件完成稳定落地，这套托架就是为补足这类工况缺口开发的承托构件。

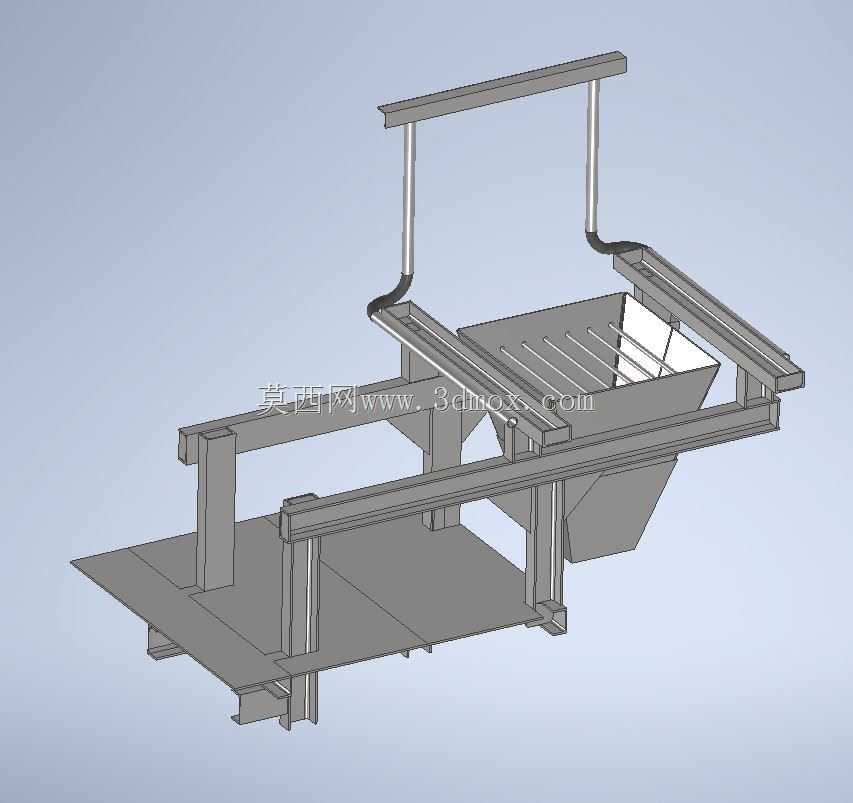

　　从结构组成来看，托架底部采用整块厚钢板作为落地承载基板，基板下方沿长度方向排布多根横向H型钢梁，钢梁与基板之间采用满焊连接，既可以分散上部传递的集中载荷，也能避免托架放置在碎石、沥青或者硬化混凝土地面时出现局部沉陷。基板上方对称设置两组竖向支撑立柱，立柱选用矩形空心型钢制作，立柱根部与基板之间加焊三角加强筋板，抵消集装箱落位时产生的侧向剪切力。立柱顶部承接纵向布置的双根导向承载梁，梁体的间距完全匹配标准集装箱底部的角件插槽位置，集装箱吊装下放时，角件可以直接卡在梁体的定位挡块上，不需要额外人工对位，减少高空吊装的调整时间。

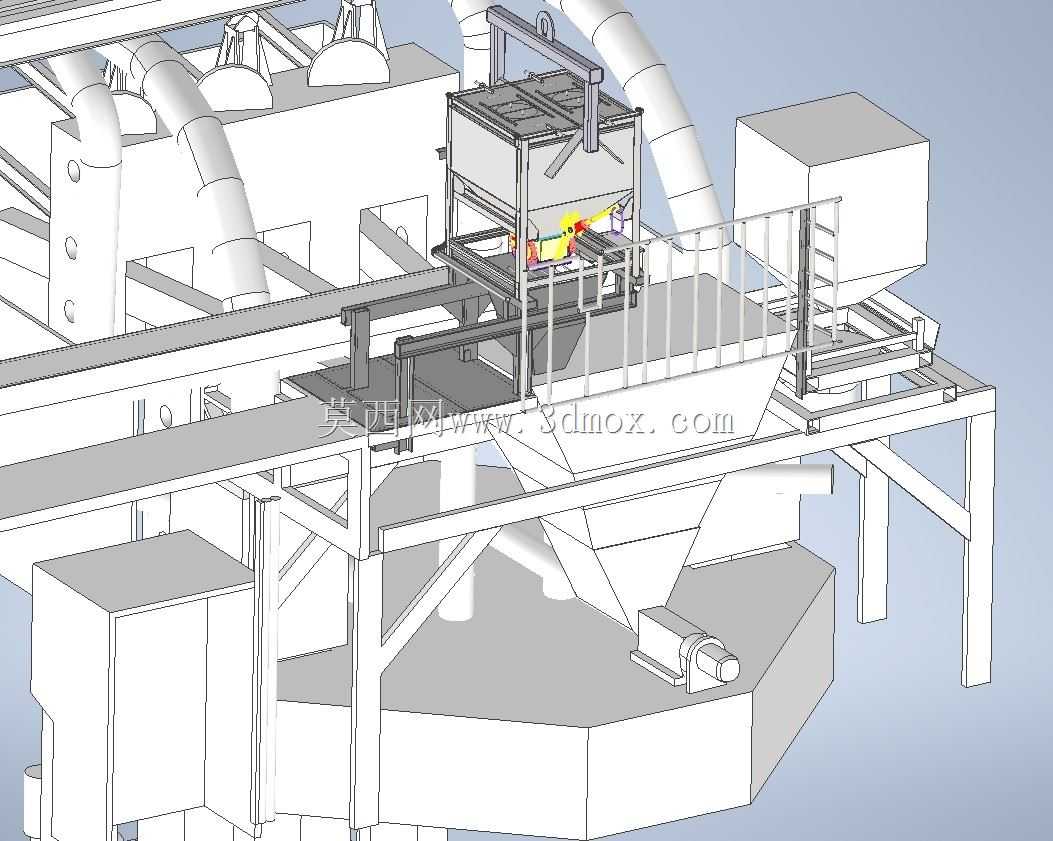

　　托架中段设置的漏斗形集料斗是这套结构的特色功能段，当托架用于集装箱散料装卸工况时，打开集装箱端门后，箱内的散装颗粒、粉状物料可以直接滑入集料斗，斗体下方预留出料接口，可对接螺旋输送机或者皮带机完成连续转卸，不需要额外在箱口搭设卸料平台。集料斗的侧壁采用折弯钢板拼焊，斗内表面顺滑无突出棱角，物料滑落时不会出现积料死角，斗体四周通过斜向撑杆与底部主框架连接，满载物料时的载荷可以直接传递到下部钢梁，不会出现斗体变形脱落的问题。

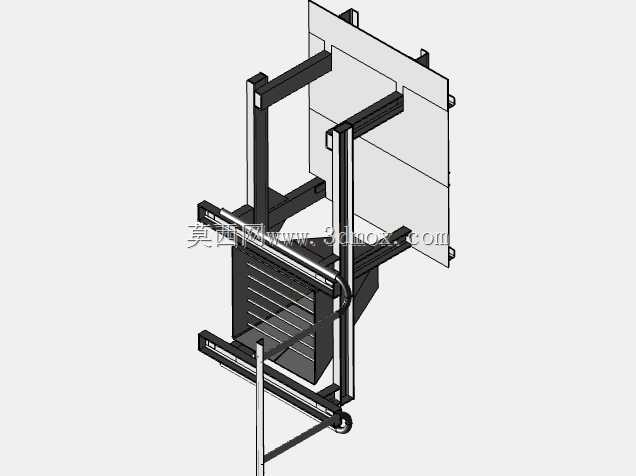

　　托架后侧向上延伸出两根高位竖向导杆，导杆顶部通过横向横梁连成整体门型框架，导杆的作用是在集装箱吊装落位时提供侧向导向，当吊装姿态存在小幅偏移时，集装箱侧壁会先接触导杆的圆弧导入段，顺着导杆斜面滑入正确的承托位置，避免硬碰撞刮伤箱体漆面或者撞歪支撑立柱。导杆与下部主框架的连接处设置弯管过渡段，消除直角应力集中点，长期承受反复碰撞也不会出现焊缝开裂。

　　建模过程中所有型材的选型都预留了充足的安全余量，承载梁的挠度按照满载工况下不超过跨度1/1000的标准校核，竖向立柱的长细比控制在规范允许范围内，即使集装箱偏载放置在托架单侧，整体结构也不会出现失稳倾斜。安装边界方面，整套托架不需要在地面打膨胀螺栓固定，依靠自身基板的重量和接触面积即可保持稳定，转场时可以直接通过叉车叉取基板下方的钢梁间隙完成移位，适配经常需要变动作业点位的临时物流场地。托架的整体宽度小于标准集装箱的外宽，长度方向两端留出足够的叉车作业空间，多个托架并排存放时可以嵌套堆放，减少堆场的占用面积。结构上所有外露的棱边都做了倒角处理，现场作业人员对位挂绳时不会被锋利边口划伤，焊接位置全部预留了涂装作业的操作空间，出厂前可以整体做防锈喷砂处理，适应户外露天堆场的潮湿、盐雾使用环境。
