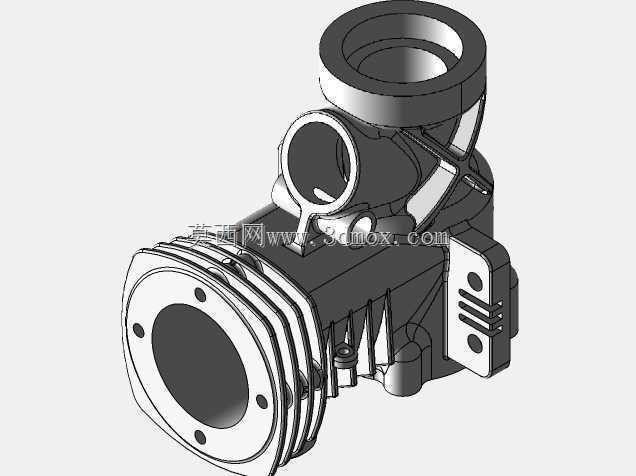

这款壳体是小型单缸内燃动力单元的核心承载构件,日常在通用小型汽油机、园林机械动力头、迷你摩托动力单元、小型发电机组动力端都能见到同结构的量产件,它的核心作用是为曲柄连杆机构、配气组件、缸套散热结构提供统一的安装基准,同时密封曲轴箱腔体,维持运转时的内部机油压力与腔体气密性,隔绝内部润滑油外泄与外部粉尘杂质侵入动力内腔。从结构设计逻辑来看,整个壳体采用一体化压铸成型的结构思路,主体腔体预留了曲柄连杆机构的回转空间,侧壁的大直径法兰端面是缸头安装配合面,法兰上均匀分布的螺栓过孔严格按照螺栓预紧力的分布要求排布,保证缸垫压紧力均匀,避免工作时出现燃气冲垫、漏油漏气的问题。上部的大直径筒状接口是进气转接座的安装位,
旁侧的斜向凸台结构用于安装化油器或者节气门体,侧面带多道平行散热鳍片的凸台是磁电机或者点火模块的安装区域,鳍片结构既可以增加壳体与空气的接触面积,带走动力运转时传导到壳体的热量,也能强化该安装位的结构刚度,避免点火模块受振动出现松脱。壳体下部的加强筋布局完全按照动力运转时的受力路径设计,在曲轴轴承座、安装吊耳这些应力集中的区域,筋条从轴承座位置辐射延伸到壳体侧壁,既可以降低压铸时的壁厚不均问题,减少铸件缩孔、变形的缺陷,也能在不额外增加壳体整体壁厚的前提下,大幅提升壳体的抗扭、抗振刚度,匹配单缸机工作时的往复冲击载荷。安装边界上,缸头法兰的端面平面度要求控制在0.05mm以内,保证与缸垫贴合的密封性;
各外接接口的同轴度公差按照IT7级控制,避免后续装配时出现附件安装错位、密封失效的问题;壳体底部的安装脚位预留了减震垫的安装槽,安装孔位的间距与通用小型动力的机架安装尺寸完全匹配,可直接适配现有通用机架的安装布局,不需要额外做转接支架。实际工程应用中,这类壳体的壁厚设计会兼顾压铸工艺性与结构强度,主体壁厚保持在3-4mm之间,散热鳍片的厚度从根部到端部逐步收窄,既利于压铸时铝液充型,也能提升散热效率;轴承安装位的壁厚会做局部加厚处理,承受曲轴运转时的径向冲击载荷,避免长期运转后出现轴承座孔失圆、异响的问题。建模过程中需要重点关注各安装面的配合公差、拔模斜度的统一,以及加强筋与主体壁面的圆角过渡,避免应力集中导致的壳体开裂问题,同时要预留出机油道、螺栓过孔的加工余量,匹配后续机加工的工艺要求。
