汽车通风式制动盘结构设计方案

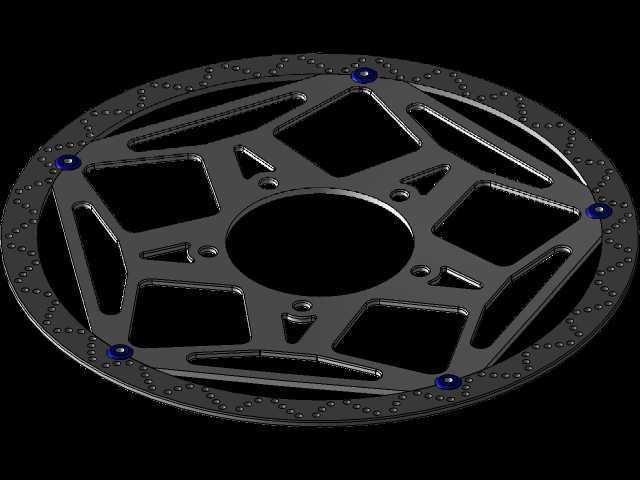

　　盘式制动器作为当前乘用车辆、商用车辆主流的制动执行部件，其核心制动盘的结构合理性直接决定整车制动效能、热衰退抗性与行驶安全边界。这款制动盘采用分体式浮动连接结构设计，区别于传统一体式铸铁制动盘，摩擦外圈与中心安装盘通过周向均匀分布的连接点实现弹性连接，能够在制动产生高温形变时释放内部热应力，避免摩擦面翘曲导致的制动抖动、踏板行程异常等常见故障。从实际装车场景来看，这类结构的制动盘多用于对制动热负荷要求较高的乘用车型，尤其是频繁启停的城市通勤车辆、需要长距离下坡制动的山地通行车辆，能够在连续制动工况下保持摩擦面的平面度，减少制动过程中的制动力矩波动。

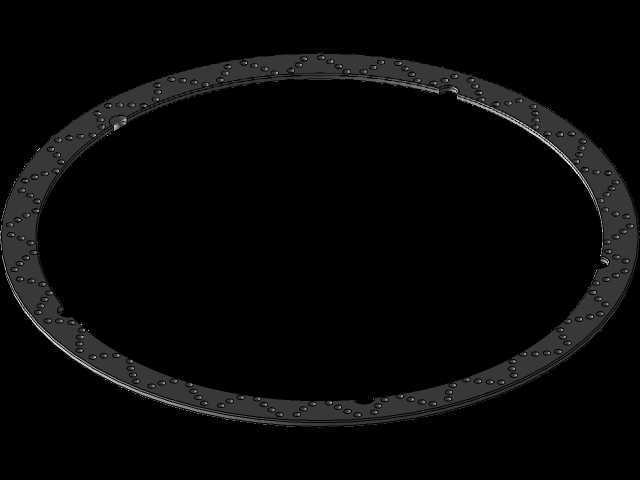

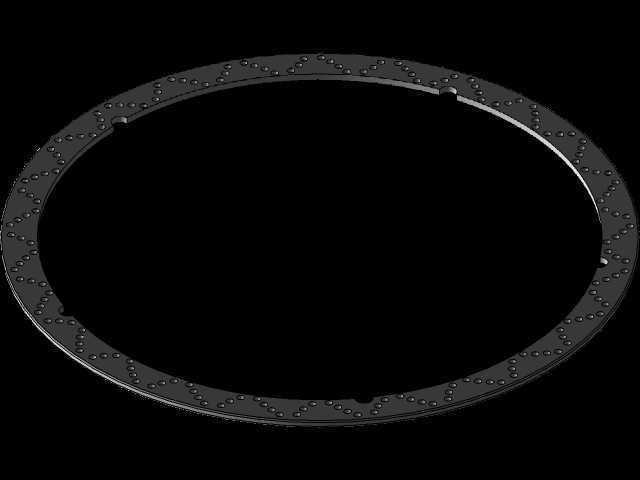

　　从功能特性层面拆解，制动盘的摩擦工作面采用周向密布的点状散热凹坑与径向通风槽组合结构，摩擦面的凹坑一方面能够在制动衬片与盘面接触时划破接触面形成的水膜、粉尘层，避免雨天、泥泞路况下出现制动效能骤降的问题，另一方面能够增加摩擦副的接触粗糙度，提升冷态制动的初始 bite 力，同时为摩擦产生的磨屑提供排出通道，减少磨屑在摩擦面之间滞留形成的磨粒磨损，延长衬片与制动盘的使用寿命。径向延伸的通风筋条采用不等截面流线型设计，随着车轮转动带动气流从盘体内圈进入、沿径向向外甩出，形成强制对流散热通道，相比传统直筋通风盘，散热效率提升明显，能够将连续制动后的盘面峰值温度控制在合理区间，降低热衰退出现的概率。

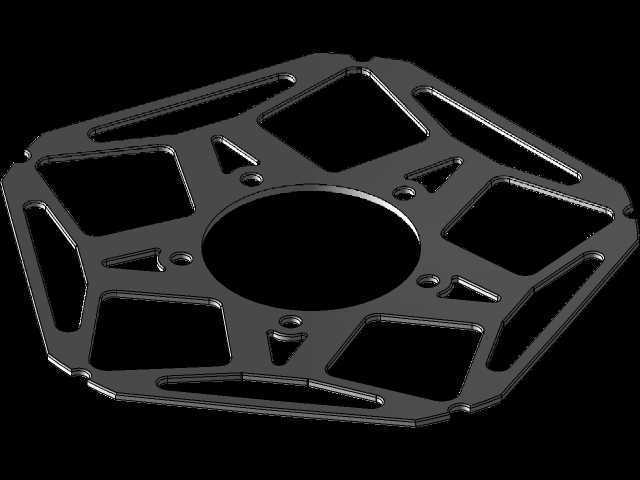

　　设计过程中首先需要明确安装边界尺寸，中心安装孔的直径与轮毂轴头的配合公差需要严格控制，采用过渡配合保证同轴度，避免装车后出现转动偏心导致的高速制动抖动。周向分布的安装螺栓孔位置度公差需要控制在0.05mm以内，保证与轮毂安装面的贴合度，螺栓连接面采用沉孔设计，避免螺栓头突出摩擦面造成干涉。中心安装盘采用轻量化的辐条式镂空结构，在保证安装刚度的前提下尽可能降低非簧载质量，对于提升整车悬架响应特性、改善轮胎抓地表现有明显帮助，辐条的走向经过受力优化，能够承受制动过程中传递的最大制动力矩，不会出现应力集中导致的辐条断裂问题。

　　浮动连接点的设计是整个结构的核心，每个连接点采用弹性衬套与限位结构组合，既允许摩擦外圈在热胀冷缩时产生微小的径向与周向位移，释放热变形应力，又限制了过大的位移量避免摩擦面与制动卡钳出现干涉。连接点沿周向均匀分布5处，受力均匀，能够承受最大制动工况下的剪切力，连接点的衬套采用耐高温材料制作，能够适应制动盘周边的高温工作环境，不会出现早期老化失效的问题。摩擦外圈的外径尺寸匹配对应卡钳的摩擦片接触面积，保证摩擦片的有效接触半径在设计区间内，获得最优的制动力矩输出，摩擦面的厚度设计预留了足够的磨损余量，能够覆盖全生命周期的使用需求，磨损极限标识设置在通风槽内侧，方便维保过程中检查剩余厚度。

　　从实际装配的角度考虑，制动盘的安装端面设计有严格的端面跳动公差要求，装配后端面跳动量控制在0.03mm以内，避免制动过程中出现踏板脉动、方向盘抖动的问题。盘面的动平衡精度经过校准，在最高设计车速下不会产生不平衡量导致的车轮振动。摩擦面的初始加工粗糙度控制在合理区间，既保证新盘装车后的初期磨合效果，又不会因为粗糙度过高导致初期制动噪音、衬片异常磨损的问题。整体结构在设计阶段经过多轮受力仿真与热仿真验证，在最大制动力矩工况下，结构最大应力远低于材料的屈服强度，连续十次紧急制动后的盘面最高温度处于材料的安全工作温度范围内，不会出现热裂纹、热变形超标的问题。
