双门汽车车身外覆盖件曲面结构设计

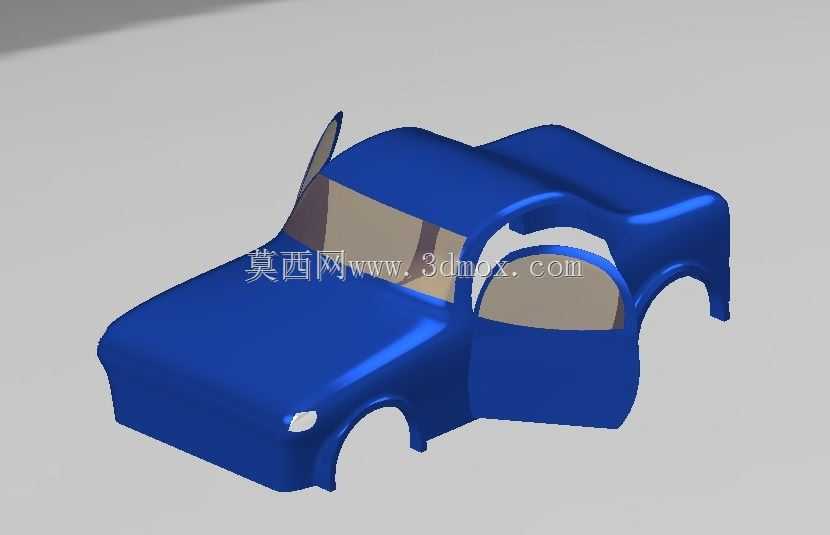

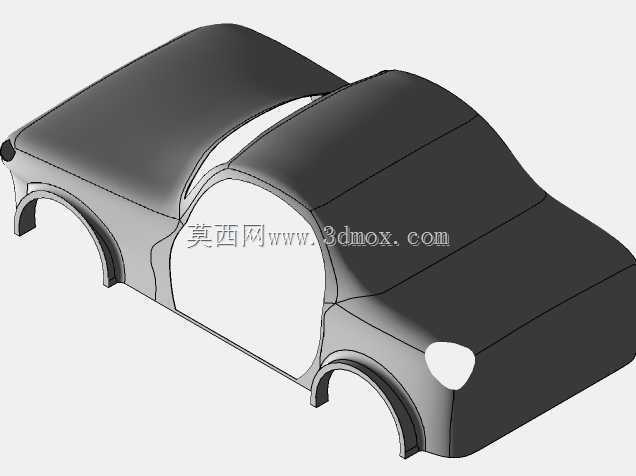

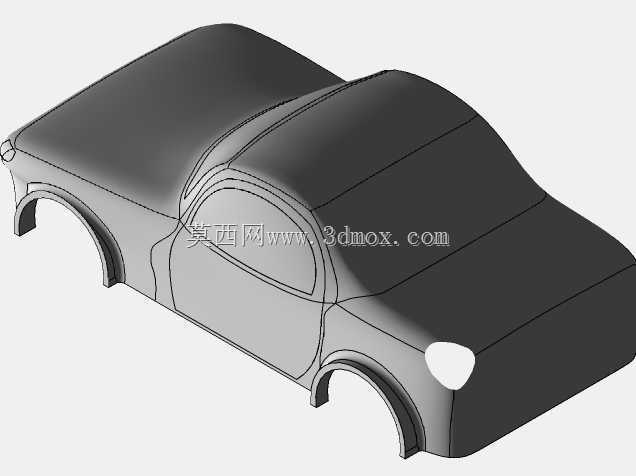

　　在乘用车车身正向开发流程中，外覆盖件的曲面设计是衔接造型创意与工程落地的核心环节，本次呈现的双门汽车表面壳体结构，正是针对小型双门乘用车型的外覆盖件主体做的参数化曲面建模成果。不同于整车全结构设计，该部分聚焦乘员舱外侧的可见覆盖曲面，覆盖前舱盖、翼子板、车顶、侧围、车门外侧的连续型面，是整车空气动力学性能、外观装配精度、外饰件匹配基准的核心载体。

　　从实际应用场景来看，这类双门车壳曲面结构多用于小型运动乘用车、定制改装复古车型、低速电动乘用车辆的开发环节，既可以作为油泥模型逆向后的数模重构基础，也能作为外覆盖件冲压模具开发的数模依据，还可为后续外饰件比如大灯、后视镜、门把手、保险杠的安装提供贴合的匹配基准。日常工程场景中，不少整车厂的前期造型验证阶段，都会先完成这类主体外曲面的构建，再做内部加强结构、安装点的细化设计，避免后期型面反复调整导致的模具改模成本浪费。

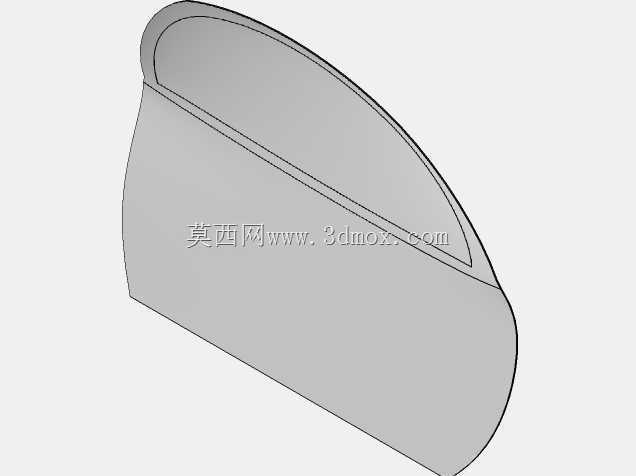

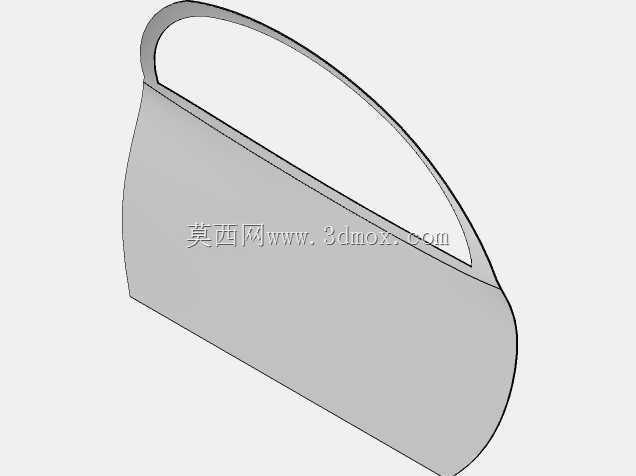

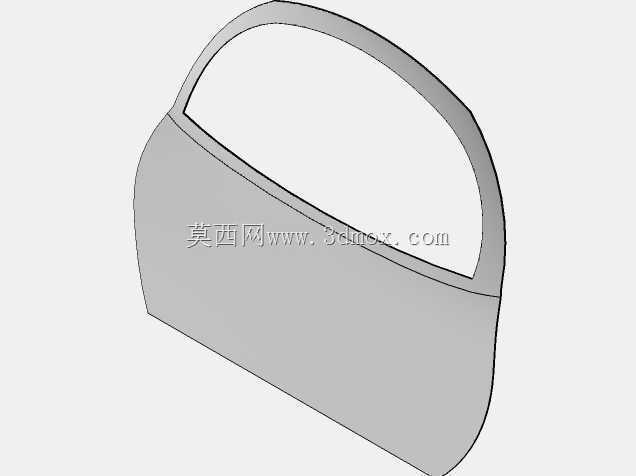

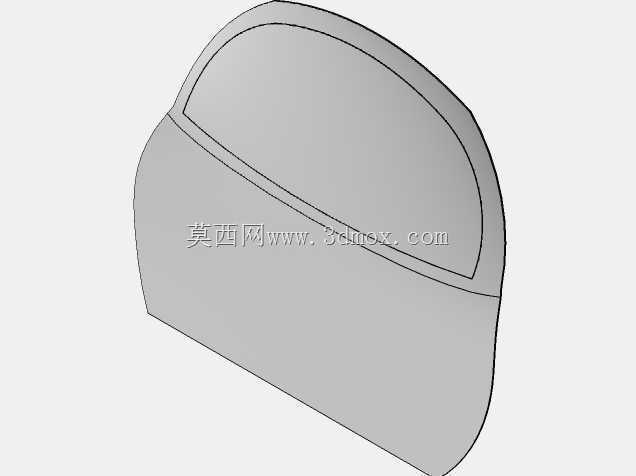

　　从功能特性层面看，该曲面结构首先要满足空气动力学的基础要求，前舱盖到车顶的过渡曲面做了连续G2曲率处理，能降低高速行驶时的风阻系数，减少前脸位置的气流紊流；侧围与车门的分缝位置做了贴合的止口边界预留，既保证车门开启时的运动间隙，不会出现开闭干涉，也能让装配后的分缝均匀度控制在合理公差范围内。前翼子板位置预留了轮拱的弧形边界，适配常规尺寸的乘用车轮胎跳动空间，避免转向或颠簸时轮胎与翼子板发生剐蹭；车门区域的曲面做了内凹式的造型处理，既符合现代乘用车的造型光影要求，也能在侧面碰撞时提供一定的形变吸能引导空间。

　　设计思路上，该模型采用了自顶向下的曲面构建逻辑，先通过三根主控制线确定整车的侧面轮廓、顶部轮廓、前脸截面轮廓，再通过放样、边界混合、曲面修剪的方式逐步构建连续的外表面，所有曲面的曲率变化都做了斑马纹检测，避免出现局部凸凹、曲率突变的问题，保证后续冲压成型时不会出现板料拉裂、起皱的缺陷。不同于简单的造型曲面堆砌，该设计在构建初期就考虑了覆盖件的冲压工艺性，所有曲面的拔模角度都控制在合理区间，不存在负角区域，无需额外做侧冲机构就能完成常规冲压工序，能有效降低模具的开发成本。

　　从外形尺寸与安装边界来看，该壳体整体长度适配小型双门车的常规轴距范围，宽度覆盖常规乘用车的轮距外侧边界，高度满足乘员舱的头部空间预留要求；前舱盖前缘预留了前保险杠、前大灯的安装贴合面，侧围位置预留了后视镜安装座的贴合平面，车门曲面预留了门把手、玻璃升降的安装空间边界，轮拱位置的弧形边界与轮罩内板的安装边做了衔接预留，车顶位置预留了顶棚内饰、天窗（若配置）的安装贴合面。所有分缝位置的边界都做了等距偏移处理，保证车门、前后覆盖件装配后的间隙面差符合整车装配公差要求，不会出现高低差过大、缝隙不均的问题。

　　在实际工程验证环节，这类曲面数模完成后，通常会先做CAE冲压成型仿真，验证板料在拉延过程中的减薄率是否在材料允许范围内，再做风阻仿真验证曲面的空气动力学性能，之后才会进入模具开发、样件试制的环节。该模型的曲面连续性已经达到了A级曲面的基础要求，能够满足后续工程细化的所有前置条件，不管是用于新车型的前期开发参考，还是作为曲面建模的练习案例，都具备实际的工程参考价值。
