四缸发动机排气歧管结构设计方案

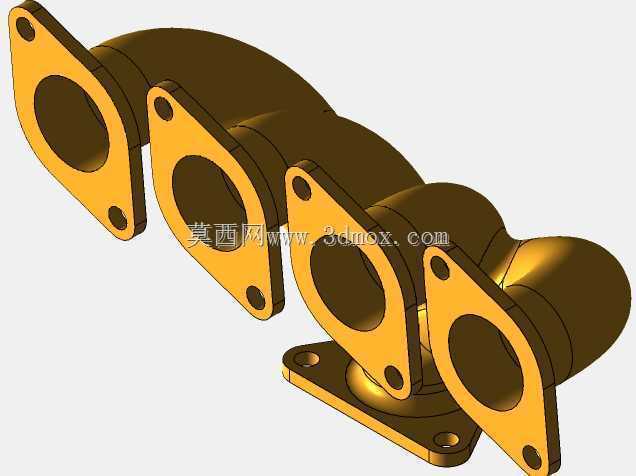

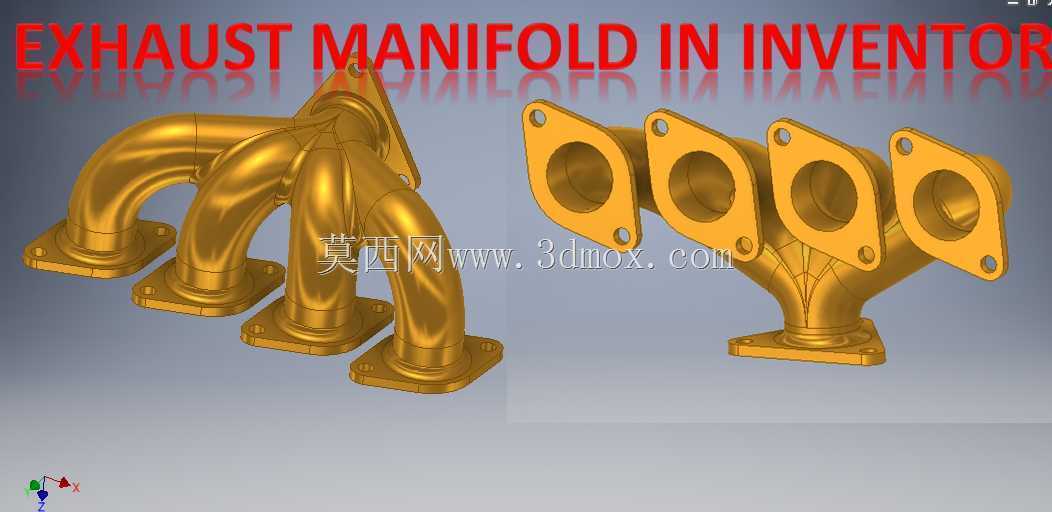

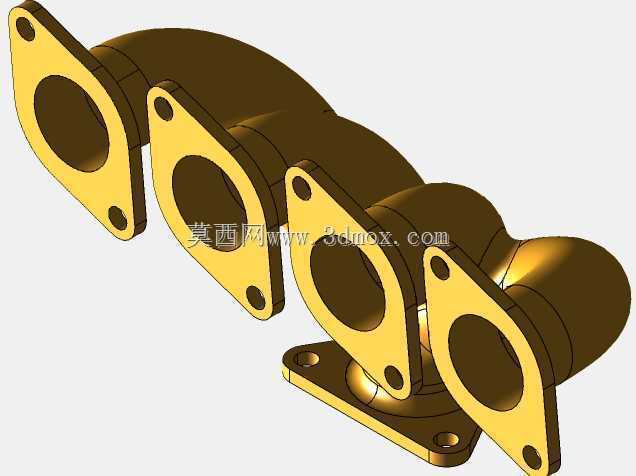

　　排气歧管作为内燃机进排气系统的核心承压部件，直接承接各气缸排出的高温高压废气，将分散的气缸排气汇流后送入三元催化器与排气尾管，其结构设计合理性直接影响发动机排气效率、动力输出曲线与舱内热管理表现。这套四缸机型用排气歧管采用等长歧管分支的布局思路，四个进气法兰分别对应直列四缸发动机的各缸排气口，每个分支管路的弯曲弧度、通径变化都经过流道优化，尽可能降低各缸排气的干涉问题，避免相邻气缸排气过程中出现的气流倒灌、排气阻力激增的情况，尤其适配高转速工况下的排气顺畅度需求。从安装边界来看，进气侧采用四孔分体式法兰结构，每个法兰面都预留了对应的螺栓安装孔位，法兰平面的平面度公差控制在0.1mm以内，保证与气缸盖排气侧结合面的密封性能，

　　避免高温废气泄漏引发的舱内温度异常、周边橡胶管路老化加速的问题；出气侧采用集成式法兰结构，可直接对接下游三元催化器的进气端，法兰上的定位孔可快速实现装配对位，减少总装环节的调整工时。管路部分采用渐变式通径设计，从进气端口的小通径逐步过渡到出气端的大通径，既保证各缸排气初期的气流流速，又能在汇流后降低整体排气背压，兼顾低转速扭矩输出与高转速功率释放的需求。歧管的管壁厚度根据不同区域的热负荷做差异化设计，靠近进气法兰的高温区域适当增加壁厚，提升抗热变形能力，弯曲段的壁厚做均匀化处理，避免铸造过程中出现壁厚不均导致的热应力集中问题，延长部件的冷热疲劳寿命。在实际装车场景中，这类排气歧管多用于小排量直列四缸乘用车发动机，

　　安装位置位于发动机排气侧，周边需要预留足够的隔热间隙，避免高温辐射影响周边的发电机、空调管路、线束等部件；设计过程中需要反复校核各分支管路的长度差，将长度差控制在合理范围内，保证各缸排气的压力波传递时序匹配，借助排气脉冲效应提升气缸的扫气效率，降低泵气损失。从结构强度角度，歧管的各个弯曲位置都做了圆角过渡处理，避免直角弯折带来的应力集中问题，同时在法兰与管路的连接位置设置加强筋结构，抵消发动机运行过程中的振动载荷，以及冷热交替过程中产生的热变形应力，避免长期使用后出现焊缝开裂、法兰变形漏气的故障。这套结构的流道内壁做了顺滑化处理，减少气流在管路内部的紊流产生，降低排气过程中的气流噪声，优化整车NVH表现；

　　安装点的位置布局充分考虑了总装工艺的可达性，所有固定螺栓的安装位置都预留了足够的工具操作空间，不需要额外拆卸周边部件即可完成歧管的拆装维护，降低售后维修的工时成本。在设计验证阶段，需要结合发动机的排气温度场数据，对歧管的热变形量做仿真分析，确认在最高排气温度工况下，法兰面的变形量仍在密封件的补偿范围内，同时校核歧管的固有频率，避开发动机常用转速区间的共振频率，避免运行过程中出现共振开裂的问题。
