小型往复式内燃机迷你曲轴箱结构设计

　　在小型通用动力设备的结构设计中，曲轴箱作为承载曲轴运转、整合缸体连接与润滑回路的核心壳体部件，其结构合理性直接决定了动力单元的运行稳定性与装配精度。这款迷你曲轴箱主要适配小排量往复式内燃机，常见于小型园林机械、便携发电机组、迷你摩托以及航模动力单元的应用场景，这类场景对动力部件的体积、重量与安装适配性都有较为严苛的要求，既需要保证曲轴高速运转时的结构支撑强度，又要尽可能压缩壳体占用空间，适配紧凑化的整机布局。

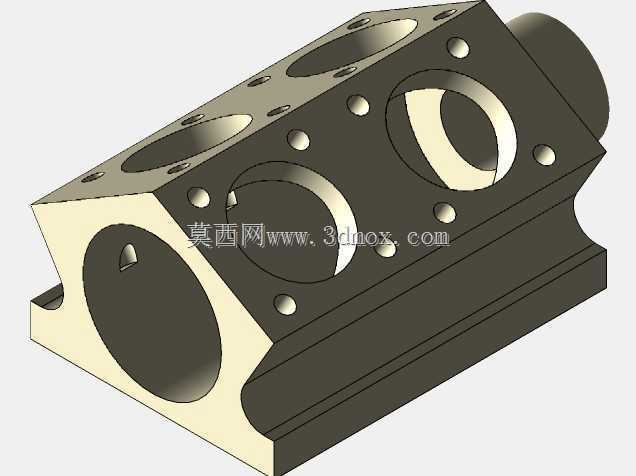

　　从实际功能层面来看，该曲轴箱首先承担着曲轴组件的承载定位作用，壳体上的多个同轴孔位分别对应曲轴主轴颈、凸轮轴安装位以及缸体连接定位孔，孔位的同轴度公差直接影响曲轴运转的摩擦阻力与密封性能，设计时需要严格控制各安装孔的位置度，避免出现曲轴运转卡滞、油封偏磨漏油的问题。壳体侧面的大直径开孔为曲轴输出端的避让位，预留了足够的空间安装输出飞轮或者动力连接法兰，端面的螺纹孔位用于固定侧盖与密封组件，保证曲轴箱内腔的密闭性，为内部润滑油脂或者机油的存储提供封闭空间，避免运转过程中润滑油泄漏，同时阻挡外界粉尘、碎屑进入内腔磨损运动部件。

　　在设计思路上，这款迷你曲轴箱采用了一体化的块式结构设计，相较于分体式曲轴箱，一体化结构减少了连接密封面的数量，降低了漏油风险，同时也提升了壳体整体的刚性，在曲轴高速往复运动产生的交变载荷作用下，壳体不易产生形变，能够长期保持各安装孔位的位置精度。壳体上分布的多个沉头孔位分别用于连接气缸体、主轴承盖、安装固定脚等部件，孔位的深度与螺纹规格都经过匹配计算，既保证连接强度足够，又不会因为螺纹过深导致壳体壁厚不足，在受力时出现开裂问题。壳体下部的加强筋结构沿着载荷传递方向布置，能够在不显著增加壳体整体重量的前提下，提升壳体的抗扭与抗弯强度，适配小型动力设备轻量化的设计需求。

　　从安装边界与尺寸适配角度来看，该曲轴箱的外形轮廓经过优化，所有突出结构都控制在最小安装包络范围内，上部的平面为气缸安装贴合面，平面度要求控制在合理范围内，保证气缸垫安装后的密封效果，避免燃烧室漏气。壳体两侧的安装凸台用于将整个动力单元固定到设备机架上，凸台的位置与安装孔间距适配通用小型动力的安装尺寸标准，能够直接替换同规格的传统曲轴箱部件，不需要额外修改机架结构。壳体上预留的多个小孔位分别对应润滑油道、通气孔以及传感器安装位，能够满足不同配置机型的拓展需求，不管是采用飞溅润滑还是小型压力润滑的机型，都可以通过对应孔位布置润滑油路，不需要对壳体主体结构进行二次加工。

　　在实际工程应用中，这类迷你曲轴箱通常采用压铸工艺成型，材料多选用铝合金材质，在保证结构强度的同时具备较好的导热性能，能够将曲轴运转与缸体传递的热量及时散发出去，避免箱体内温度过高导致润滑油性能下降。设计过程中需要充分考虑压铸工艺的成型特性，所有转角位置都设置了合理的铸造圆角，避免出现应力集中的问题，同时壁厚保持均匀，防止压铸成型时出现缩孔、冷隔等缺陷，影响壳体的结构强度。各安装孔位的加工余量也经过合理预留，后续机加工时能够快速完成精镗、攻丝等工序，提升批量生产的加工效率，降低制造成本。对于结构设计从业者来说，这类小型曲轴箱的设计需要平衡强度、重量、加工工艺与装配便利性多个维度的需求，每一处孔位、每一条加强筋的布置都需要结合实际受力情况与使用场景反复校核，才能保证最终产品在实际运行中具备足够的可靠性。
