带环槽侧孔结构活塞头结构设计

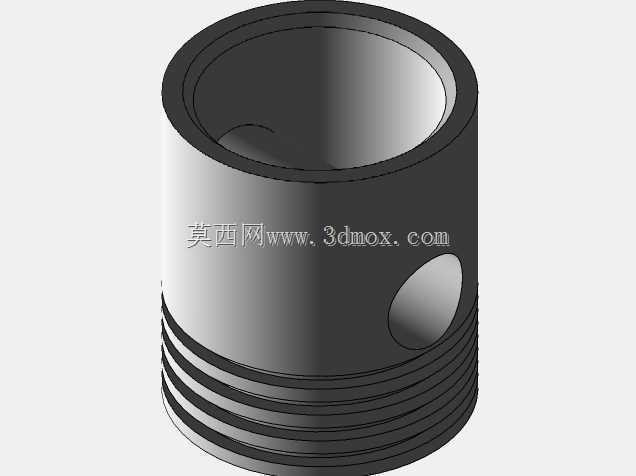

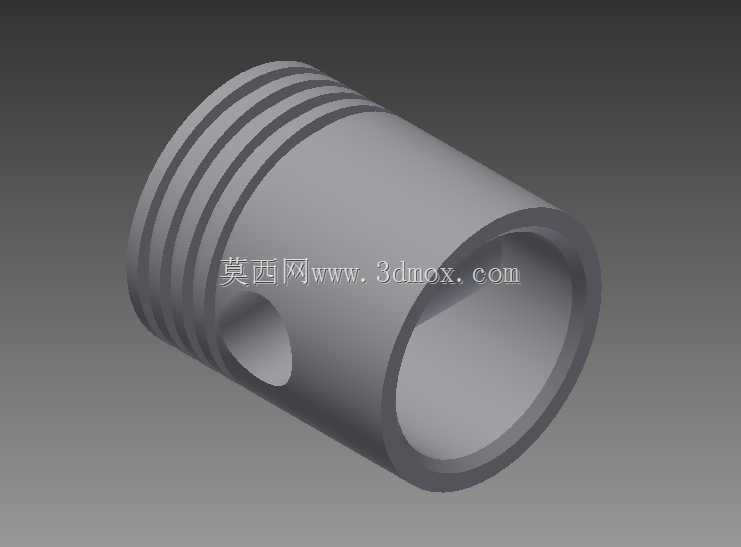

　　在往复式动力机械、流体调压设备的核心运动副中，活塞头是直接承接介质压力、完成能量转换与压力调控的关键零件，其结构合理性直接决定整套设备的运行稳定性、密封寿命与动力输出效率。这款活塞头采用中空筒式主体结构，整体为等壁厚回转体设计，外圆柱面沿轴向均匀分布多道环形凹槽，这类环槽并非单一功能结构，靠近燃烧室或者介质承压侧的环槽可用于安装弹性密封环，阻隔高压介质向低压侧泄漏，其余环槽可根据工况需求安装刮油环或者导向环，在往复运动过程中刮除缸壁多余润滑油，同时维持活塞与缸筒的同轴度，避免运动过程中出现偏磨、卡滞问题。活塞头侧壁开设的径向通孔，是整套结构的功能衔接点位，该孔可用于连接活塞销，将活塞头承受的轴向推力传递给连杆机构，

　　将直线往复运动转化为曲轴的旋转运动，也可在调压类设备中作为介质导流孔，连通活塞头内腔与外部流道，实现压力平衡或者介质导流功能。从设计逻辑来看，中空结构的选型并非单纯为了降低零件重量，筒状内腔可在保证整体结构强度的前提下，减少运动部件的往复惯性力，降低设备高速运行时的振动与冲击载荷，等壁厚设计也能避免零件加工、热处理过程中出现应力集中，降低变形开裂的风险。外圆柱面的尺寸公差需要与配套缸筒的内径保持严格的配合关系，通常采用间隙配合精度等级，既要保证活塞在缸筒内可以顺畅往复滑动，又要将配合间隙控制在密封件可补偿的范围内，避免间隙过大导致密封失效、介质内泄。环槽的宽度、深度尺寸需要与所选密封件、导向环的截面尺寸匹配，

　　槽口位置需要设计微小的倒角结构，避免安装密封件时刮伤橡胶或者聚四氟乙烯材质的密封元件，同时环槽的侧面粗糙度需要达到相应加工要求，保证密封环在槽内可以随压力变化小幅浮动，实现动态密封效果。侧壁的径向通孔需要保证与活塞头轴线的垂直度，同时孔口位置需要做倒钝处理，避免装配活塞销时出现应力集中，在长期交变载荷作用下孔边产生疲劳裂纹。在实际应用场景中，这类结构的活塞头既可以用于小型内燃机的动力输出端，承接燃气燃烧产生的高压推力，也可用于交流稳压器这类调压设备的压力调节机构中，作为压力感应与动作执行的核心部件，通过介质压力变化带动阀芯移动，实现输出压力的稳定调控。安装过程中需要注意，活塞头装入缸筒前需要确认各环槽内的密封件、导向环安装到位，

　　开口位置相互错开，避免出现通缝导致泄漏，连接活塞销时需要保证销与孔的配合间隙符合设计要求，两端加装卡簧限位，防止运动过程中活塞销窜出刮伤缸壁。日常运维中，这类活塞头的常见失效形式包括环槽磨损导致密封件松动、外圆柱面偏磨导致配合间隙变大、侧孔位置疲劳开裂等，设计阶段通过优化环槽位置的圆角过渡、选用合适的表面处理工艺提升外圆耐磨性，可以有效延长零件的整体使用寿命。建模过程中需要重点关注各特征的同轴度、位置度公差要求，回转体特征优先采用旋转特征生成，环槽采用环形切除方式构建，侧孔特征需要保证径向定位准确，避免出现位置偏差导致装配干涉。
