带双弹簧爪的车门锁止挡件结构设计

　　在商用车、乘用车辆的车门闭合系统设计中，这类带双独立铰接弹簧爪的挡件，主要承担车门闭合后的锁止限位功能，区别于传统一体式卡扣式止动结构，其双爪独立动作的设计逻辑，核心是解决长期使用后卡扣磨损导致的锁止失效问题。从实际装车场景来看，该部件安装在车门框对应锁扣的配合位置，当车门带动锁扣向闭合方向运动时，锁扣首先接触两个弹簧爪的导向斜面，克服弹簧预紧力推开爪体进入锁止位，随后两个弹簧爪在弹簧复位力作用下回弹，从两个方向卡紧锁扣，避免车辆行驶过程中因振动、颠簸出现车门意外松脱的情况。

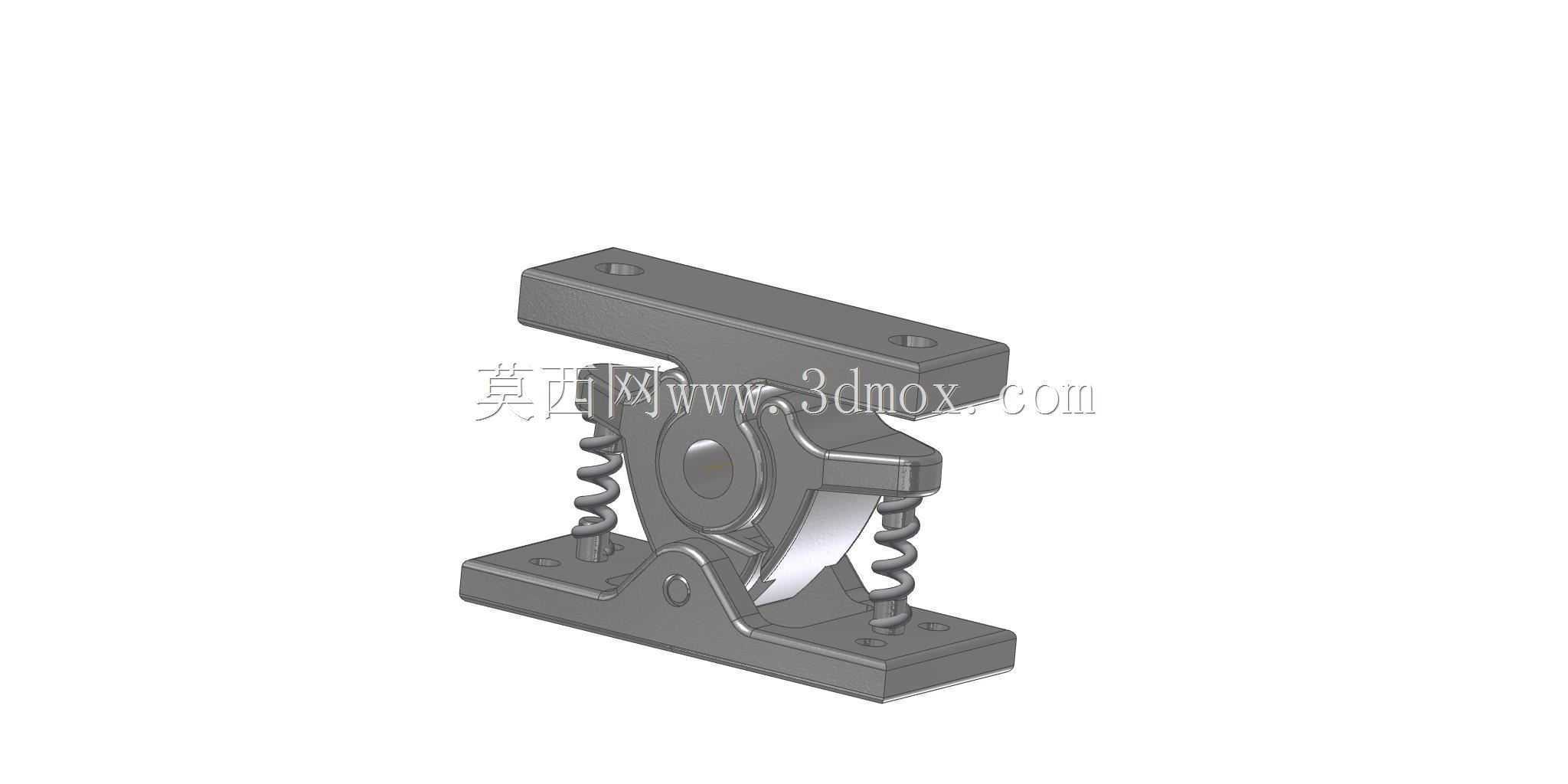

　　设计阶段首先要考虑的是安装边界的适配性，该挡件采用上下两块平行安装基板作为承载基础，基板上预留的安装孔位需匹配车门框钣金的预装螺柱位置，上下基板的间距、弹簧安装柱的同轴度公差需要控制在0.1mm以内，避免弹簧伸缩过程中出现卡滞。两个铰接的不锈钢弹簧爪分别通过独立的铰接轴固定在中部支架上，每个爪体配套一根圆柱螺旋压缩弹簧，弹簧的预紧力经过反复调校：预紧力过大会导致车门闭合阻力过大，用户关门时需要施加额外力度，影响使用体验；预紧力过小则无法提供足够的锁止保持力，车辆经过颠簸路面时容易出现车门异响甚至半脱开的安全隐患。

　　从结构耐用性角度出发，传统卡扣式止动器的一体式爪结构在长期反复开合过程中，爪体根部会因为反复承受交变应力出现疲劳断裂，同时一体式结构在锁扣进入时需要整个爪体退让，磨损面集中在单一接触位置，长期磨损后间隙增大就会出现锁止松旷。而这款双独立爪结构将受力分散到两个独立构件上，每个爪体只承担单侧的锁止限位力，铰接点的转动摩擦替代了传统结构的弹性形变摩擦，磨损量大幅降低，同时不锈钢材质的爪体本身具备优异的耐磨和抗腐蚀性能，能够适应车门位置淋雨、扬尘、温差变化大的复杂使用环境，使用寿命相比传统卡扣式结构提升三倍以上。

　　在实际选型匹配过程中，需要重点核对几个核心尺寸参数：首先是锁扣进入的开口宽度，需要匹配对应车型锁扣的截面尺寸，预留0.5-0.8mm的配合间隙，既保证锁扣能够顺畅进入，又不会因为间隙过大出现锁止后旷量；其次是弹簧的刚度参数，需要根据车门的整体重量、密封胶条的压缩反力综合确定，保证锁扣进入后爪体的回弹速度足够快，不会出现锁扣到位后爪体未及时回弹导致的假锁问题；另外安装基板的平面度要求也较高，安装后如果基板出现倾斜，会导致两个弹簧爪的受力不均，单侧磨损加剧，缩短整体使用寿命。

　　该结构除了应用在常规乘用车辆的车门外，还可以拓展应用到工程车辆的舱门锁止、设备检修门的闭合限位等场景，只需要根据对应场景的锁扣尺寸、所需锁止力调整弹簧参数和爪体的轮廓尺寸即可，整体结构的模块化程度较高，不需要大幅改动主体结构就能适配不同的安装需求。在三维建模过程中，需要重点模拟弹簧在不同压缩行程下的状态，校验爪体转动过程中是否会和周边构件、锁扣出现运动干涉，同时要对铰接轴的受力进行有限元分析，保证在反复冲击载荷下铰接轴不会出现剪切断裂，弹簧的安装柱需要设计足够的翻边高度，避免弹簧在伸缩过程中从安装柱上滑脱。
