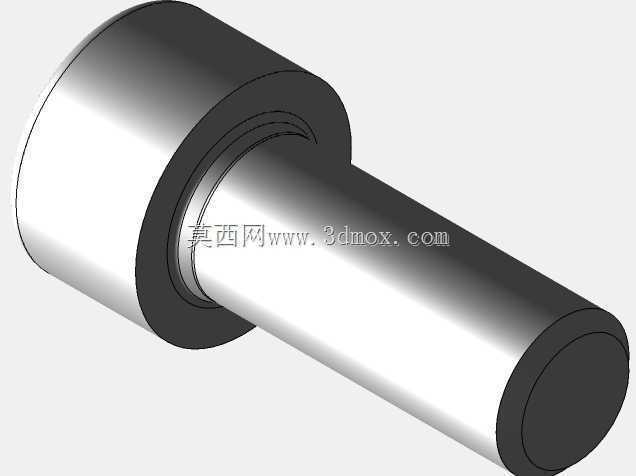

M8x20带肩圆柱定位销轴结构设计

　　在各类工装夹具、自动化装配线、模具模组以及通用机械设备的连接定位场景中，带肩圆柱销轴是应用频次极高的基础零部件，这款M8规格的带肩销轴，核心作用是实现两个或多个零部件之间的精准位置约束，同时可承受一定程度的径向剪切载荷，部分工况下也可作为辅助承载的铰接轴使用，常见于工装治具的快换结构、输送线的托盘定位、模具的抽芯限位、小型连杆机构的铰接点位等场景。从结构设计逻辑来看，这款销轴采用一体式带台肩结构，杆部为标准M8公称尺寸的光轴设计，有效配合长度为20mm，台肩部分的直径大于杆部直径，安装后台肩端面可紧密贴合被连接件的安装面，一方面能精准控制销轴的插入深度，避免销轴穿入过量导致的配合干涉，另一方面台肩可承担轴向的限位作用，

　　防止销轴在设备运行过程中受轴向窜动影响从安装孔内脱出，无需额外加装轴端挡圈或者开口销等防脱零件，简化了装配工序，也减少了配套零件的数量。杆部的尺寸公差按照常用的过渡配合精度设计，可适配H7精度等级的安装孔，装配后既能保证定位精度，控制两个连接件之间的位置偏差在0.02mm以内，又不会因为过盈量过大导致装配难度提升，现场装配时可采用铜锤轻敲或者压力机压入的方式完成安装，拆卸时也可借助拔销器作用于杆部端面完成拆除，维护便利性较好。台肩的厚度经过受力校核，在承受常规轴向冲击力时不会出现变形断裂问题，台肩与杆部的过渡位置采用小圆弧过渡处理，避免应力集中导致的疲劳断裂问题，这一细节设计在长期受交变载荷的铰接场景中尤为重要，

　　可大幅提升销轴的使用寿命。从安装边界来看，设计时需要注意被连接件的安装孔深度要匹配销轴杆部的有效长度，安装孔的入口处建议加工1×45度的倒角，既方便销轴装配时的导入，也能避免孔口的锐边刮伤销轴表面，破坏配合精度；台肩对应的沉台尺寸需要略大于台肩外径，沉台深度要略小于台肩厚度，保证装配后台肩能完全压紧被连接件表面，不会出现虚位。在实际选型应用中，这类带肩销轴常搭配淬火处理的工艺提升表面硬度，应对频繁拆装或者铰接转动的磨损问题，表面粗糙度控制在Ra1.6以下，降低配合面的摩擦系数，减少转动工况下的磨损量。不同于普通的圆柱销，带肩结构的设计让这款销轴在需要轴向限位的场景中无需额外加工卡槽或者钻孔，整体结构更简洁，加工难度更低，

　　适合批量生产应用，在小型自动化设备的模组拼接、工装夹具的定位块安装、检测治具的基准定位等场景中，这类销轴的定位精度和装配效率都优于普通的无肩圆柱销，同时也能替代部分需要轴向固定的短轴使用，减少零件种类，降低BOM管理成本。在三维建模过程中，这类零件的建模需要重点关注台肩与杆部的同轴度公差，以及台肩端面与杆部轴线的垂直度公差，这两个形位公差直接决定了销轴安装后的定位精度，如果同轴度偏差过大，会导致销轴插入安装孔后出现卡滞，甚至无法装配；如果垂直度偏差过大，台肩端面无法完全贴合安装面，会导致连接件之间出现间隙，定位精度失效。建模时还需要注意过渡圆角的尺寸不能过大，否则会导致装配时圆角与安装孔口产生干涉，无法装配到位，同时圆角也不能过小，否则无法起到缓解应力集中的作用，需要根据杆部直径匹配合理的圆角半径。
