轻量化双叉耳式安装固定支架结构设计

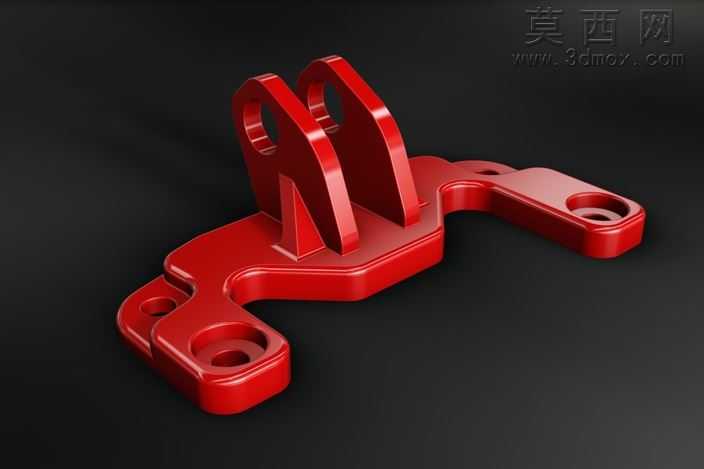

本作品为一款经过结构优化的安装固定支架，采用三维参数化建模方式完成整体结构搭建，建模过程中以功能需求为核心导向，先完成基础安装基准面的轮廓绘制，通过拉伸、切除等基础特征构建支架的底板主体结构，再针对上部的连接叉耳部分进行单独的特征搭建，保证叉耳的同轴度与安装孔位的尺寸精度。在结构设计阶段，设计人员重点开展了轻量化优化工作，通过拓扑分析识别支架上的非受力冗余区域，在不改变整体安装接口尺寸、不降低结构承载强度的前提下，对多余的实体部分进行切除减材，最终实现整体体积减少76%的优化效果，大幅降低了零件的材料消耗与生产制造成本。模型渲染阶段采用了亮红色金属烤漆材质，通过调整材质的粗糙度、反射率参数，模拟出工业金属零件表面的细腻质感，搭配深色渐变背景与定向打光方案，清晰凸显出支架的轮廓线条与结构细节，让各个安装孔位、加强筋结构、过渡圆角的形态都能直观呈现。支架整体采用对称式布局设计，底板两端延伸出带安装通孔的固定耳片，可通过螺栓完成与安装基面的稳固连接，底板与上部叉耳的衔接位置设置了三角形加强筋结构，有效提升了衔接部位的结构强度，避免受力时出现应力集中导致的结构断裂问题；上部的双叉耳结构带有同轴安装通孔，可用于铰接配套的连接部件，实现两个构件之间的活动连接或固定支撑功能。所有结构的过渡位置都设计了合理的圆角，既能够消除加工过程中的锐边安全隐患，也能进一步优化应力分布，提升零件的抗疲劳性能。整体结构完全适配常规的数控加工工艺，所有特征都具备良好的加工可达性，无需特殊的定制刀具或复杂加工工序即可完成生产制造，能够广泛应用于各类需要铰接支撑、部件固定的机械装配场景中，兼顾了结构强度、轻量化水平与加工经济性的多重需求。
