电磁屏蔽测试用EMC分庭结构设计

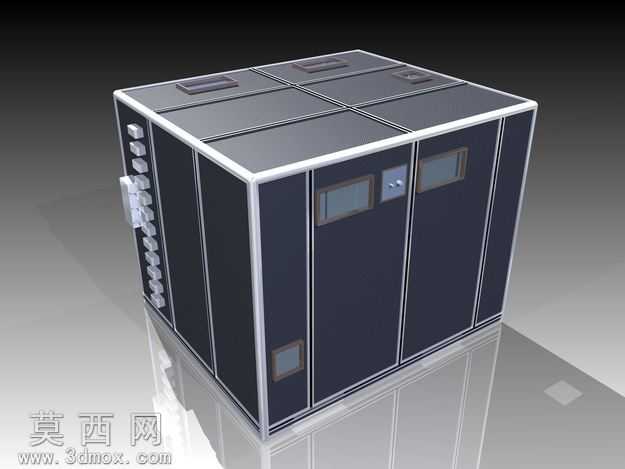

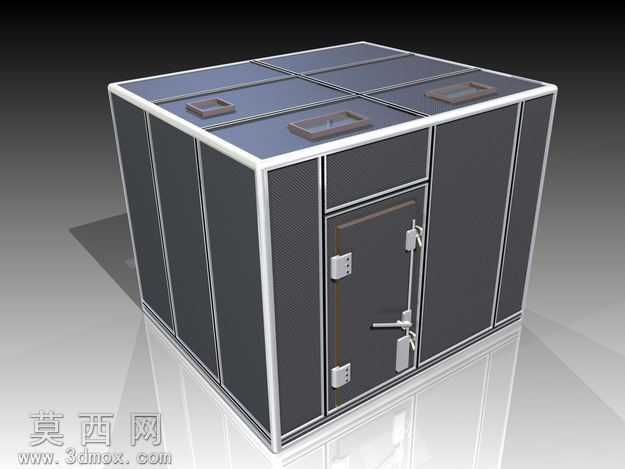

本作品为电磁兼容测试场景使用的EMC分庭三维模型，建模阶段采用自顶向下的设计思路，先搭建整体框架基准，再逐步拆分细化各功能部件。整体框架采用工业铝型材搭建拼接结构，建模时严格遵循铝型材装配的公差配合逻辑，对型材拼接的45度切角、角码连接位做了精准的结构还原，保证框架整体的方正度与结构强度符合实际生产要求。舱体壁板采用金属屏蔽板材设计，建模时对壁板与框架的嵌装结构、接缝处的屏蔽密封压边做了细节刻画，还原了屏蔽舱体连续导电的结构设计要点，避免出现电磁泄漏的结构断点。舱门部分是建模的核心细节区域，完整还原了多点压紧式屏蔽门锁结构，包括锁体传动杆、多点锁舌、压紧铰链、屏蔽密封条嵌槽的全部结构，每一处锁止点位都对应壁板的锁扣座，保证舱门关闭后可实现全周均匀压紧，满足电磁屏蔽的密封要求。舱顶部分设计了嵌入式的通风波导窗安装位，同时预留了测试接口的安装面板区域，建模时对顶面的分块拼接结构、吊装搬运的内嵌式把手都做了1:1的结构还原，顶面分块板的拼接缝同样设计了屏蔽压边结构，保证顶部屏蔽效能。渲染阶段采用写实工业产品渲染流程，框架部分赋予哑光银白金属材质，还原铝型材阳极氧化后的表面质感；壁板赋予深灰色哑光金属烤漆材质，调整材质粗糙度参数模拟实际金属壁板的漫反射效果；门锁、铰链等金属配件赋予拉丝不锈钢材质，添加细微的划痕纹理提升真实感；场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现舱体的结构层次与材质差异，地面添加微弱的反射效果，突出舱体的立体感与工业质感。整体模型严格遵循EMC屏蔽室的实际设计规范，所有结构细节都对应实际产品的生产装配逻辑，可用于电磁测试设备的方案展示、结构验证、装配模拟等场景，能够直观呈现EMC分庭的整体构造与屏蔽结构设计要点。
