乘用车多辐条铝合金轮毂结构设计

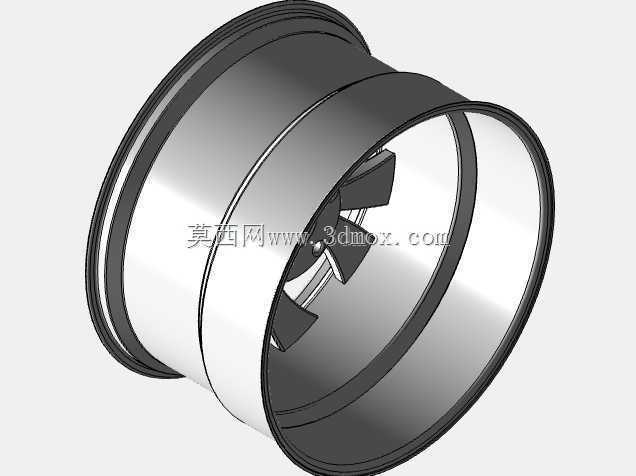

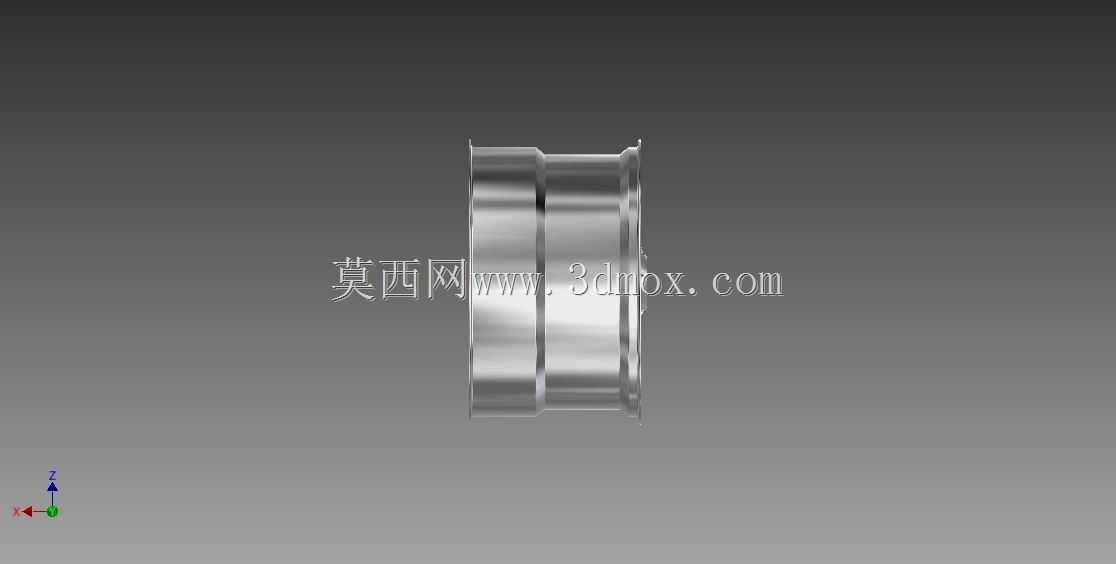

　　日常做整车底盘零部件匹配设计时，轮毂是连接轮胎与车桥传动单元的核心承载部件，这个多辐条铝合金轮毂的建模逻辑完全贴合量产乘用车的装配需求，没有做脱离工程实际的夸张造型。先从安装边界说起，轮毂中心定位孔的尺寸严格匹配对应车型的轴头凸缘直径，避免装配后出现同轴度偏差导致高速行驶抖动，PCD螺栓孔的分布圆直径、孔位数量、螺栓孔径都对应常规家用乘用车的轮毂螺栓规格，安装面的沉台深度做了精准控制，保证轮毂螺栓拧紧后端面完全贴合，不会出现应力集中导致的螺栓断裂隐患。轮辋部分的轮廓设计完全参考标准轮辋的轮廓曲线，胎圈座的角度、凸缘的高度和圆角都符合轮胎装配的规范，既可以保证轮胎充气后胎圈与轮辋紧密贴合不漏气，

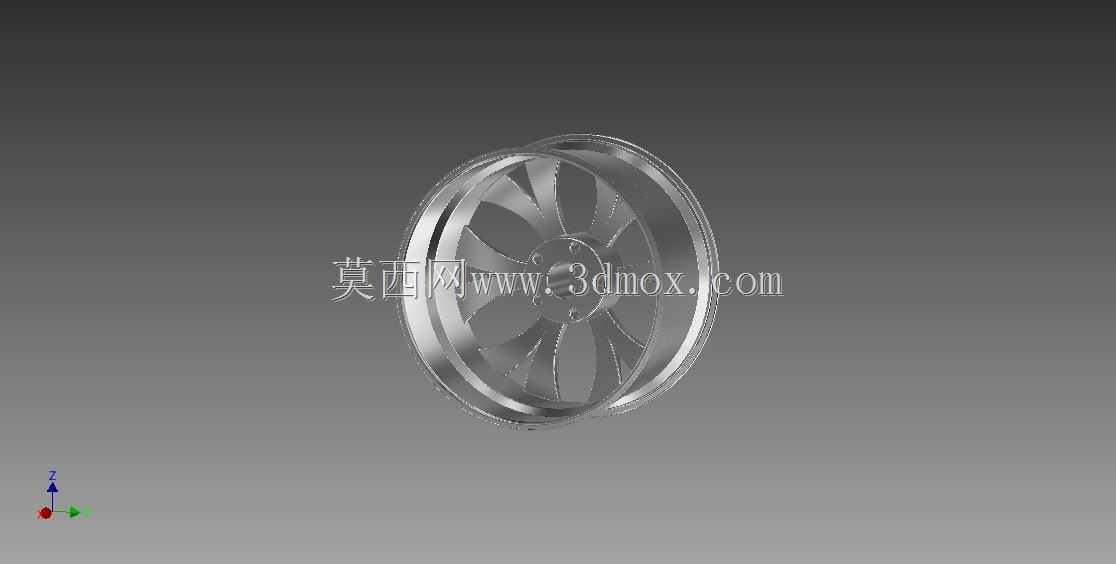

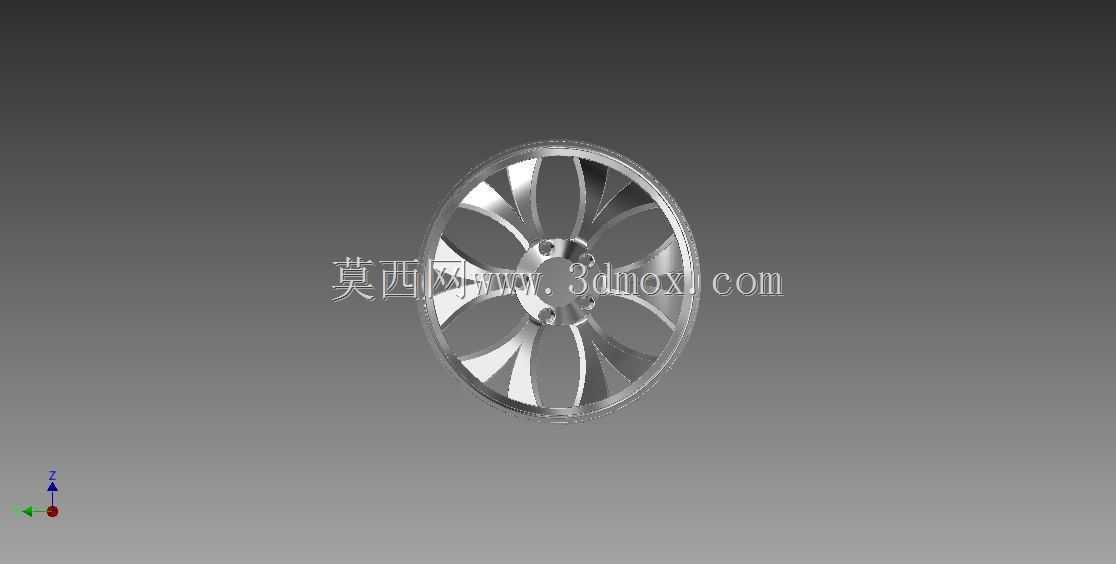

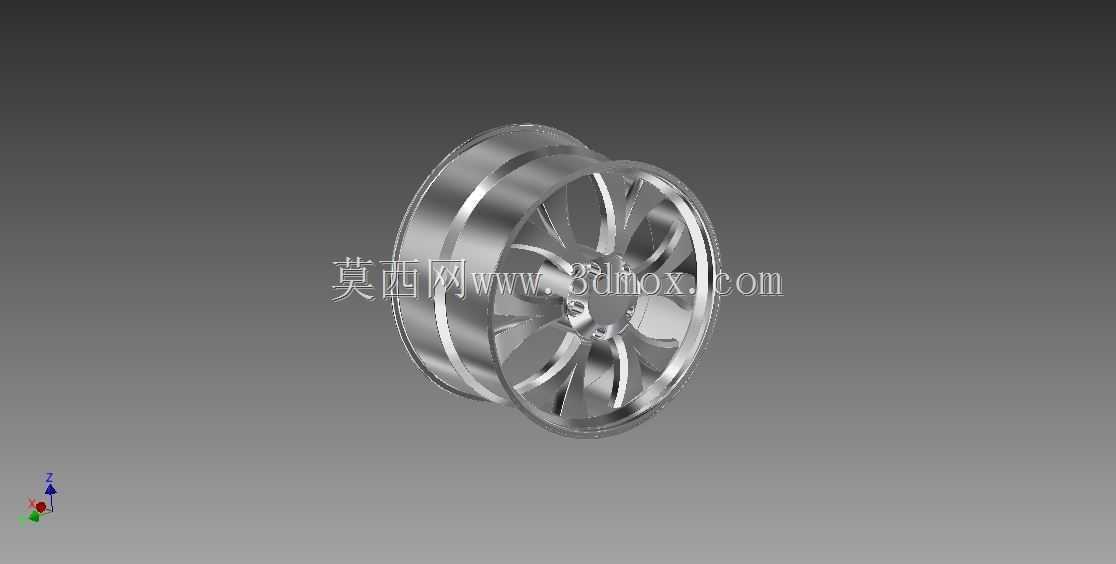

　　也能在车辆过弯承受侧向力时避免胎圈脱开引发安全风险，轮辋的宽度尺寸对应适配轮胎的断面宽度范围，轮缘的加厚设计可以应对日常行驶中路肩剐蹭的冲击，减少轮辋变形的概率。辐条的设计采用了不等宽的多辐条布局，不是单纯为了视觉效果，每根辐条的截面厚度从中心安装盘位置向外缘轮辋位置做渐变过渡，靠近安装盘的位置截面更厚，用来传递车桥输出的驱动力和制动力，靠近轮辋的位置适当收薄，在保证整体结构强度的前提下降低簧下质量，毕竟簧下质量的降低对整车操控响应性、悬挂减震效果的提升是很直接的。辐条之间的镂空间隙也做了优化，足够的间隙可以保证行驶过程中刹车盘的通风散热，避免长时间制动后刹车热衰减，同时镂空的边缘都做了圆角过渡，没有尖锐棱角，既可以减少应力集中，

　　也能避免后期做表面处理时出现涂层堆积不均的问题。中心安装盘的背面设计了刹车卡钳的避让空间，对应常规浮动卡钳的安装位置做了足够的凹陷余量，不会出现轮毂转动时剐蹭卡钳的问题，气门嘴的安装孔位设置在两根辐条之间的轮辋凹陷处，位置避开辐条遮挡，方便后期充气、检测胎压时操作，孔位周边做了加厚处理，避免安装气门嘴时出现应力开裂。从实际应用场景来看，这类轮毂主要适配家用前驱乘用车，日常城市道路行驶、高速巡航的工况下，结构强度完全可以满足承载需求，铝合金材质的导热性比传统钢轮毂更好，能更快带走刹车系统产生的热量，表面的抛光质感也兼顾了外观装饰性。建模过程中所有的圆角过渡、壁厚变化都参考了量产轮毂的铸造工艺要求，没有出现壁厚突变的位置，

　　避免铸造时出现缩孔、冷隔等缺陷，轮辋与辐条连接的位置做了加强筋过渡，分散车辆经过颠簸路面时的冲击载荷，防止连接位置出现疲劳裂纹。做这类轮毂建模的时候，不能只盯着外观曲面的流畅度，首先要把安装配合的尺寸基准定准，中心孔的轴线作为整个模型的基准轴，所有螺栓孔的位置度、轮辋的径向圆跳动都要控制在合理公差范围内，不然模型做的再好看也没法实际装配使用。另外轮辋的偏距参数也在建模时做了对应设定，保证轮毂安装后轮胎的接地面中心与悬挂的转向主销延长线对齐，减少转向时的力矩偏差，降低轮胎偏磨的概率，同时避免轮毂突出翼子板或者向内剐蹭悬挂部件。整个轮毂的重量分布也做了对称校核，每根辐条的重量差控制在很小的范围内，减少高速转动时的动不平衡量，降低后期做动平衡时需要添加的平衡块重量。
