多辐条运动型汽车合金轮毂结构设计

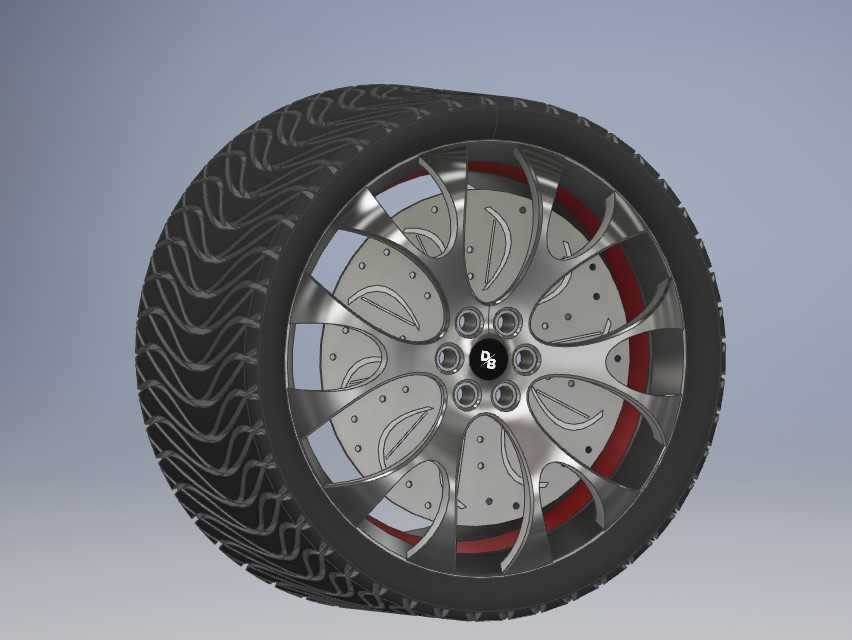

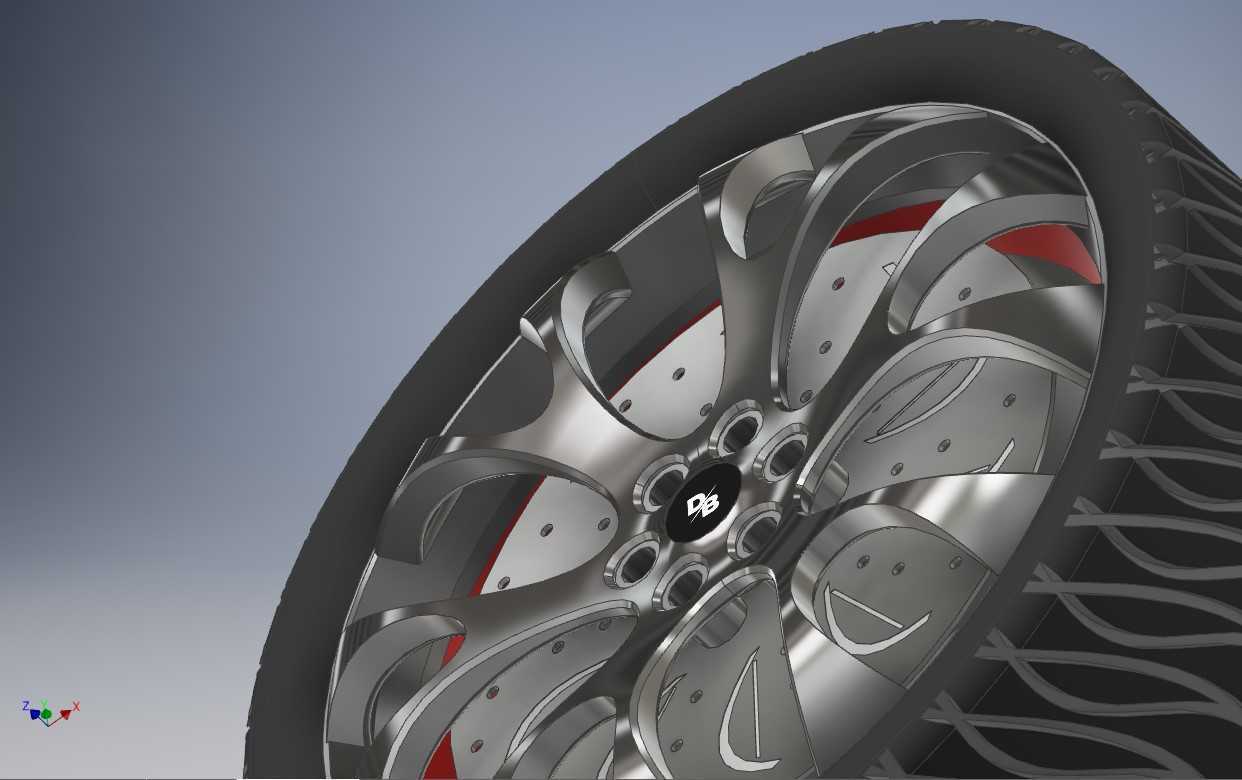

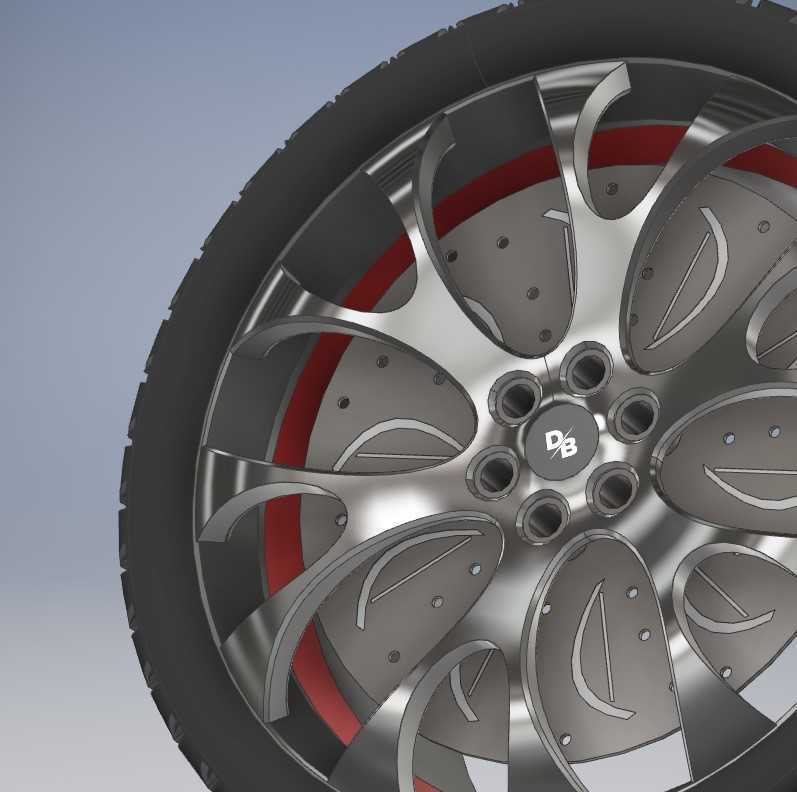

　　这款轮毂的辐条采用了大弧度曲面造型，并非传统的直辐条设计，每根辐条从中心安装座向外延伸时，先做内收再向外舒展的流线型过渡，这种造型并非单纯为了视觉效果，在结构上可以分散轮辋传递过来的路面冲击载荷，避免应力集中在辐条与中心座的连接位置。辐条表面做了分层切削处理，边缘预留了0.8mm的倒角，既可以去除加工毛刺，也能在车辆行驶时引导气流穿过辐条间隙，带走刹车系统工作产生的热量，降低刹车热衰减的概率。轮毂中心的安装座采用了加厚设计，厚度比常规同尺寸轮毂增加2mm，用来匹配多螺栓孔的安装布局，中心定位孔的公差控制在H7级别，保证与车辆轴头的配合精度，避免高速行驶时出现轮毂抖动的问题。螺栓孔采用均匀圆周排布，孔位周边做了沉台处理，

　　沉台深度刚好容纳轮毂螺栓的头部，保证螺栓安装后不会突出安装平面，同时每个螺栓孔的位置度公差控制在0.1mm以内，确保安装时螺栓可以顺利穿入，不会出现别劲的情况。轮辋部分采用了等宽设计，轮缘位置做了加厚卷边处理，卷边半径符合乘用车轮辋的通用标准，在轮胎拆装时可以避免损伤胎唇，同时在车辆经过坑洼路面时，卷边结构可以提升轮辋的抗冲击能力，减少轮辋变形的概率。轮辋内侧预留了气门嘴的安装孔位，孔位位置避开了辐条的遮挡，方便后期充气时连接充气嘴，同时孔位周边做了密封面处理，保证气门嘴安装后的气密性。轮毂背面的辐条根部做了减重槽设计，在不降低结构强度的前提下，去除了多余的材料，降低了轮毂的整体重量，减少车辆的簧下质量，提升悬挂系统的响应速度。

　　辐条之间的间隙经过计算，预留了足够的刹车卡钳避让空间，可以容纳大尺寸的多活塞刹车卡钳，满足车辆后期性能升级的需求，不会出现轮毂与卡钳干涉的问题。轮毂表面采用了多层处理工艺，基础层做了防腐磷化处理，中间层为金属色镀层，外层做了透明耐磨涂层，既可以提升外观的金属质感，也能抵御日常行驶中砂石的击打和雨水的腐蚀，延长轮毂的使用寿命。在安装边界上，这款轮毂的中心孔直径、螺栓孔分布圆直径、偏距等参数都经过匹配设计，可以直接对应多数家用乘用车的轴头参数，不需要额外加装变径圈或者转接法兰，降低安装后的抖动风险。轮辋的宽度尺寸适配常规的民用轿车轮胎规格，轮胎安装后的胎壁与轮辋的贴合度符合行业标准，不会出现轮胎脱圈的风险。在实际使用场景中，

　　这款轮毂既可以满足日常城市道路行驶的需求，曲面辐条的造型在车辆行驶时会形成独特的视觉效果，同时结构设计上兼顾了强度和轻量化，也能适配偶尔的激烈驾驶场景，刹车散热通道的设计可以在连续刹车时维持刹车系统的工作温度，提升行驶安全性。设计过程中，每根辐条的截面形状都经过了受力优化，不同位置的截面厚度根据载荷分布做了差异化设计，在载荷较大的辐条根部位置厚度更大，向轮辋延伸的位置逐渐减薄，既保证了整体的结构强度，又不会造成材料的浪费。轮毂的动平衡余量控制在行业标准范围内，出厂前不需要做大量的平衡块配重，减少高速行驶时的不平衡震动。轮辋的胎圈座位置做了滚花处理，增加轮胎与轮辋之间的摩擦力，避免大扭矩输出时轮胎与轮辋之间出现相对滑动，保证动力传递的效率。
