标致306maxi套件汽车后桥结构设计

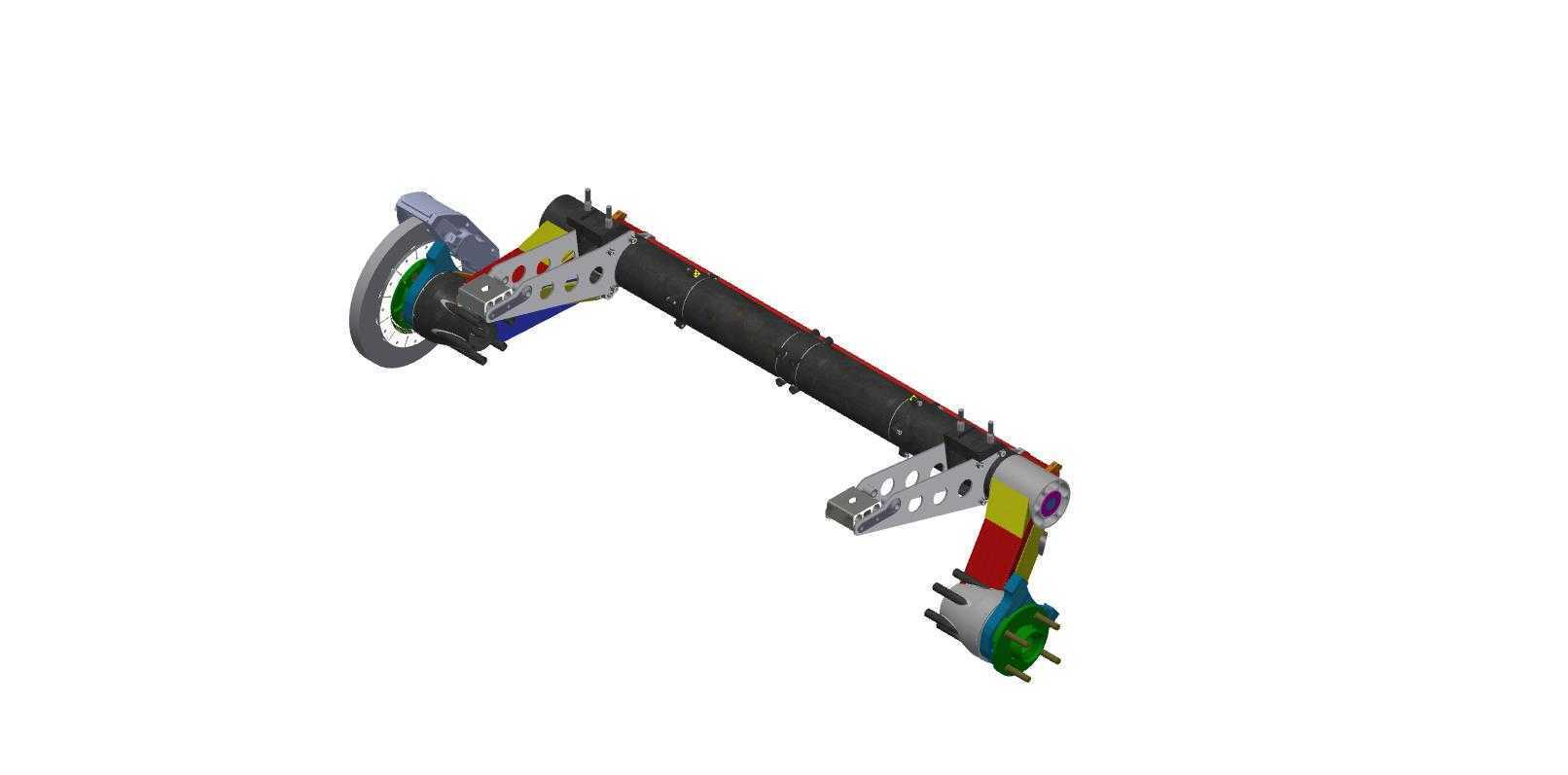

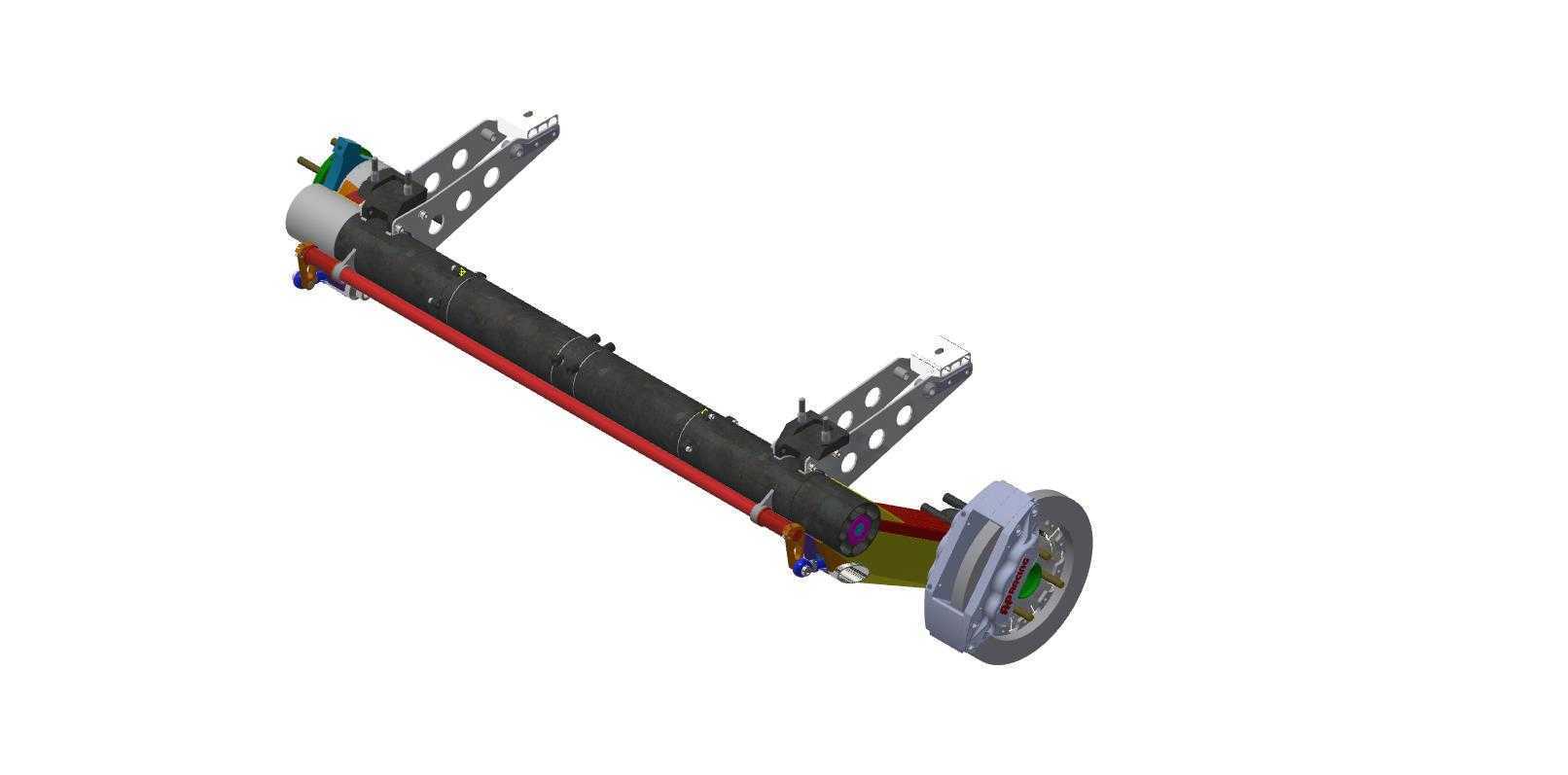

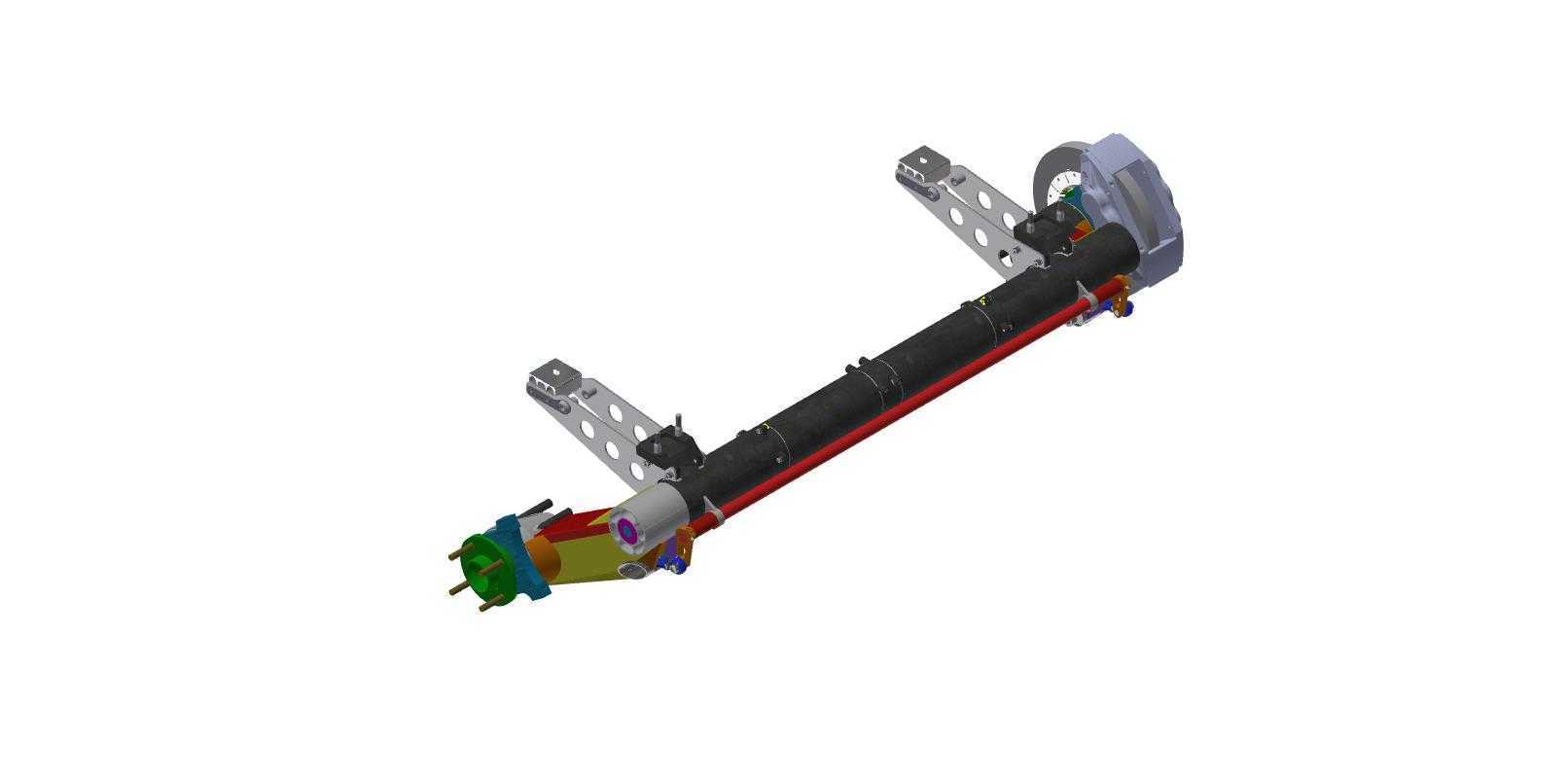

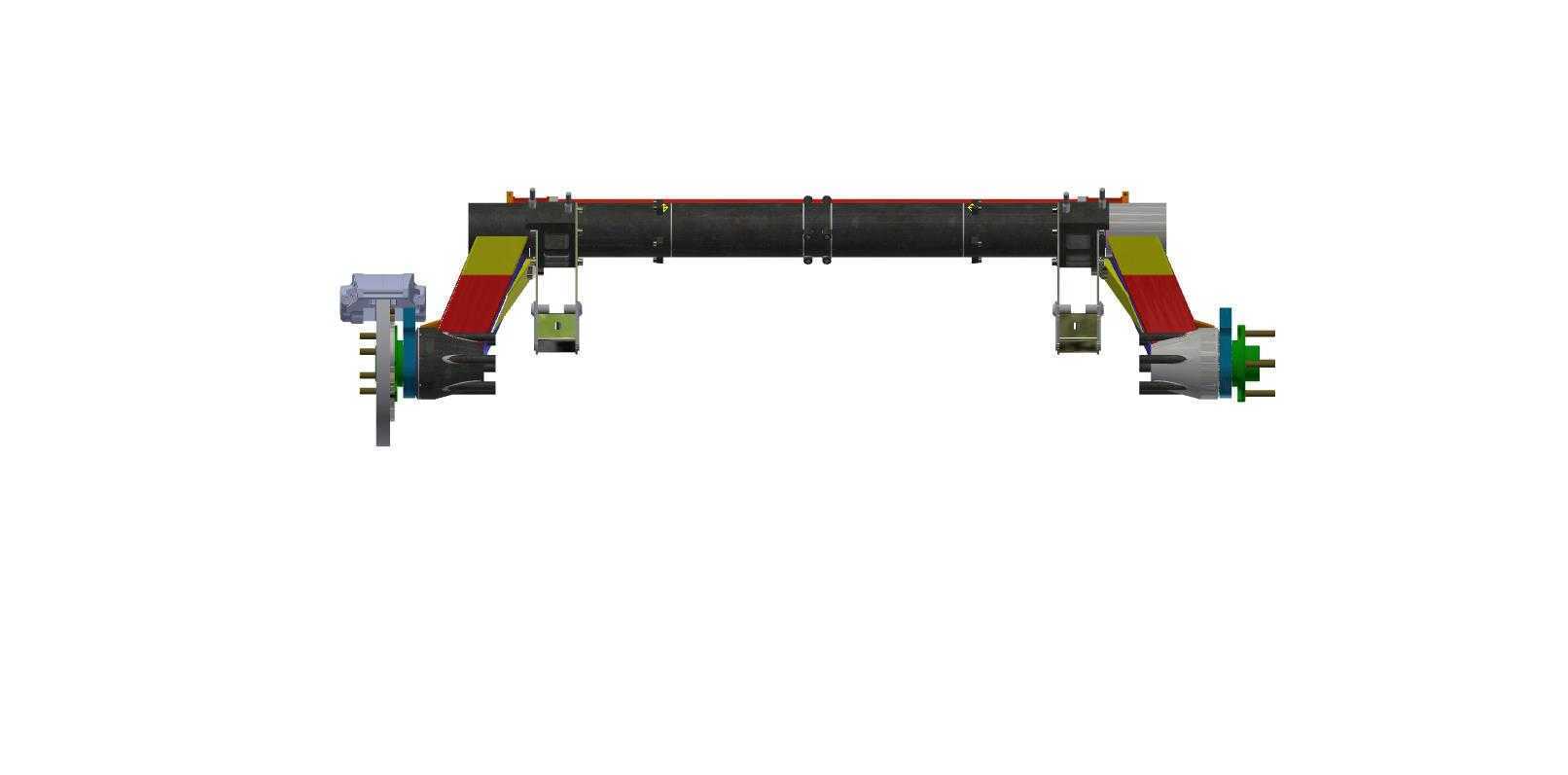

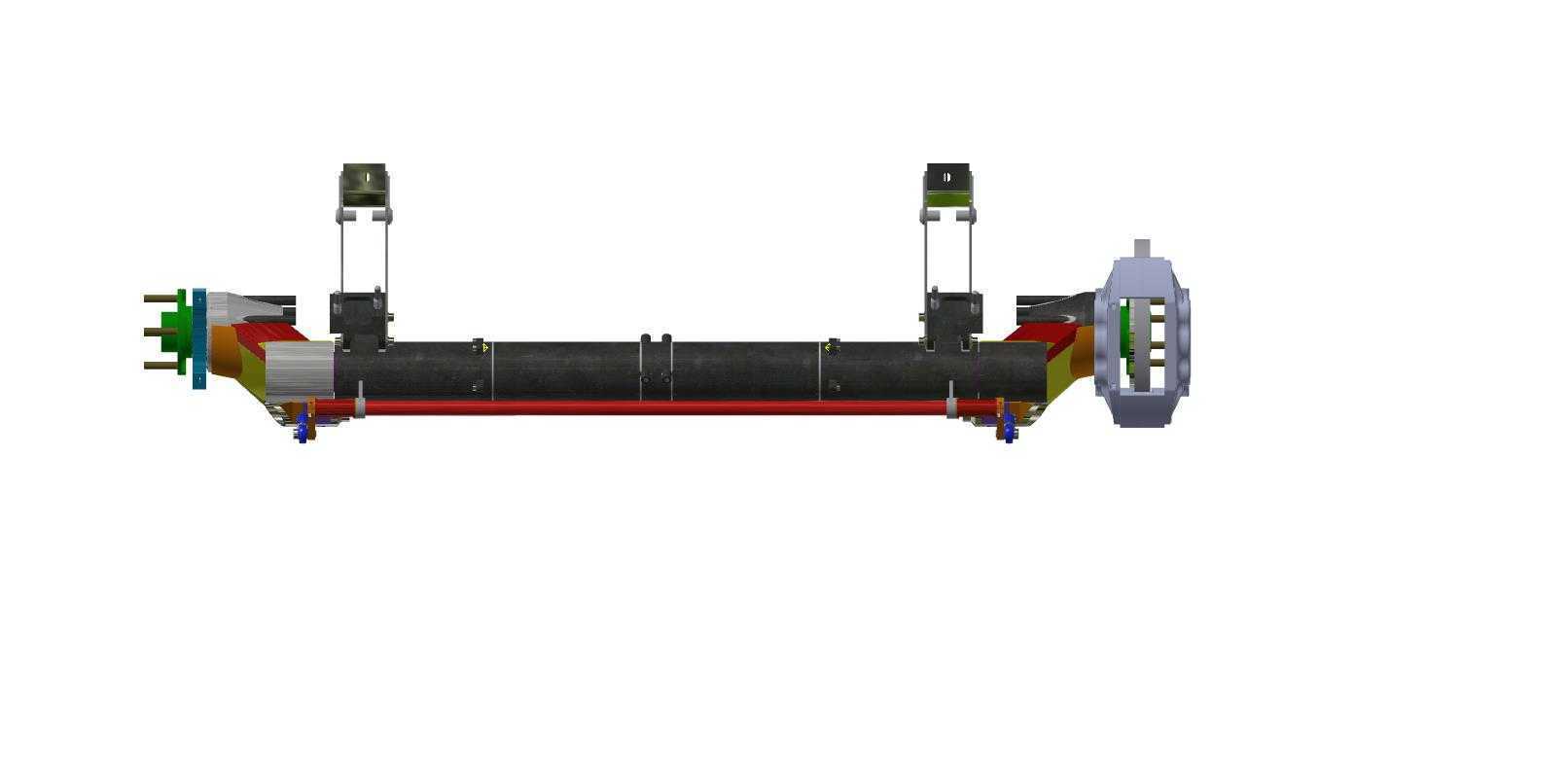

　　这套后桥结构针对标致306maxi套件车型开发，核心服务于场地竞技类改装车与民用性能升级车的底盘替换需求，在拉力赛段、场地绕桩赛以及民用街车操控升级场景中都能适配，解决原厂后桥刚性不足、制动冗余不够、轮距匹配度差的实际问题。从结构设计逻辑来看，整体采用扭力梁式主体架构，横梁选用变截面无缝钢管作为核心承载基体，区别于普通民用车型的等截面冲压梁结构，这种设计在控制整体重量的同时，能在弯道侧向受力时提供更线性的抗扭反馈，避免普通冲压梁在大侧向G值下出现的应力集中导致的形变不可逆问题。横梁两端的纵臂连接座采用一体化铣削成型的安装支架，支架上预留的多组调节孔位，可根据不同赛事的胎宽、倾角设定需求，调整车轮外倾与前束参数，

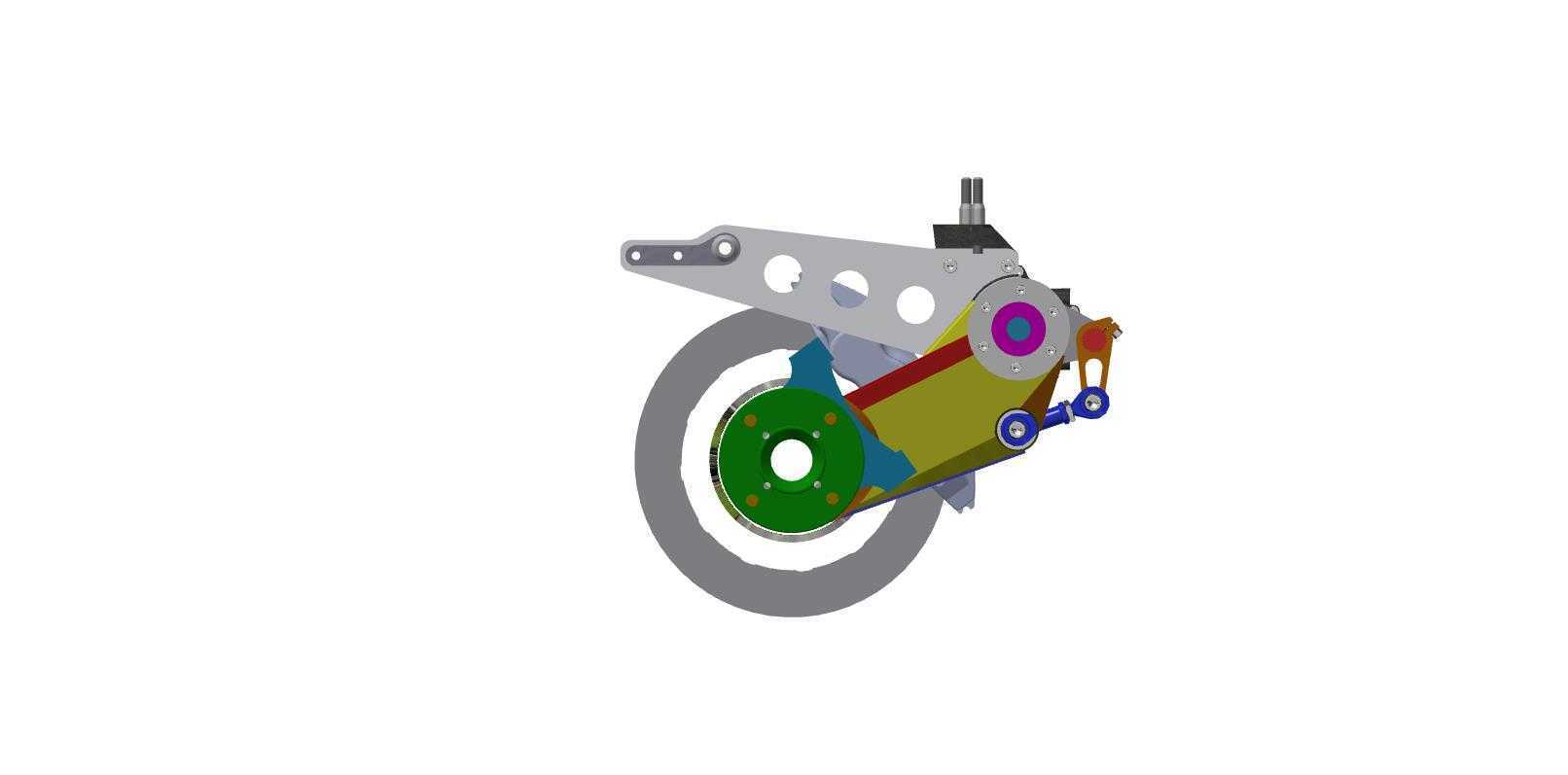

　　不需要额外加装转接垫块，减少装配层级带来的虚位风险。制动端集成了通风盘式制动结构，制动卡钳的安装位直接设计在纵臂末端的一体式支座上，区别于原厂后桥的分体式卡钳支架，这种集成设计能减少制动时的支架形变，提升制动踏板的脚感一致性，制动盘的防尘护板采用分段式结构，在竞技场景下可以快速拆除，提升长距离制动时的散热效率，日常街道使用时装回即可阻挡路面碎石击打制动盘表面。纵臂与车身连接的铰接点，设计了可适配不同硬度橡胶衬套与金属鱼眼轴承的安装腔，用户可以根据使用场景快速更换铰接部件：日常走街选用高阻尼橡胶衬套过滤路面细碎振动，竞技场景更换金属鱼眼轴承消除铰接虚位，提升转向响应速度。横向稳定杆采用贯穿式设计，稳定杆直径比原厂部件提升27%，

　　稳定杆与纵臂的连接点采用可调式连杆结构，可通过调整连杆长度改变防倾杆的初始预压，适配不同硬度的减震器设定，平衡车辆前后轴的侧倾刚度分配，避免转向过度或者转向不足的调校瓶颈。从安装边界来看，整体后桥的横向安装宽度适配标致306车型原厂的轮拱空间，不需要对车身轮拱、后围板做切割处理，车身连接点的孔位完全对齐原厂底盘的安装支座，替换安装时不需要额外打孔焊接，总装工序和原厂后桥的装配流程完全兼容，维修更换时的通用工具即可完成作业。后桥的载荷设计覆盖了单人竞技驾驶到满员日常出行的载荷区间，横梁的抗扭刚度经过针对性调校，在单侧车轮过减速带的冲击工况下，形变量控制在0.8mm以内，不会出现普通改装后桥常见的车尾弹跳、横向摆动问题。

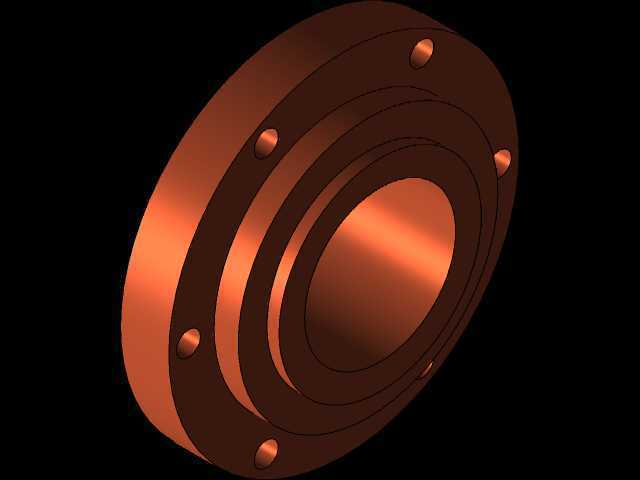

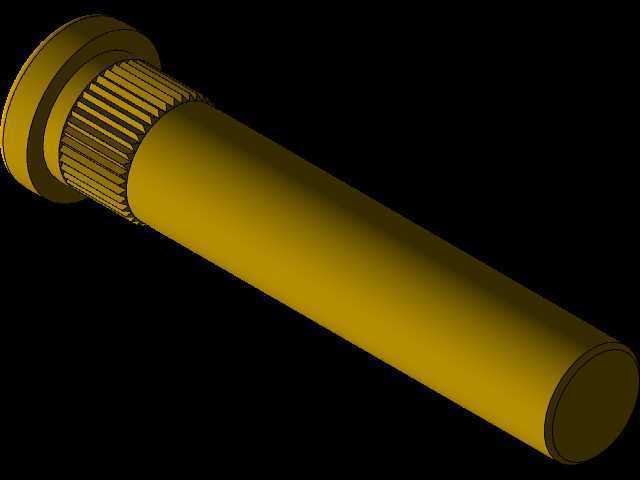

　　制动管路的走线槽直接集成在横梁表面，管路固定卡扣的安装位预留了标准间距，装配时不需要额外设计管路固定支架，避免管路与运动部件出现干涉磨损，提升制动系统的可靠性。轮毂安装面的偏距设定适配15寸到17寸的改装轮毂，ET值兼容范围覆盖15到35区间，不需要加装轮毂垫片即可避开刹车卡钳的安装空间，减少轮毂螺栓的剪切载荷风险。整个结构在设计时充分考虑了赛事场景下的快速维修需求，所有易损的铰接衬套、制动连接部件都采用通用规格，不需要定制专用配件即可完成赛场应急维修，纵臂末端的轮毂轴承座采用分体式设计，轴承损坏时不需要更换整个纵臂总成，只需要拆卸更换轴承座单元即可，大幅降低使用维护成本。
