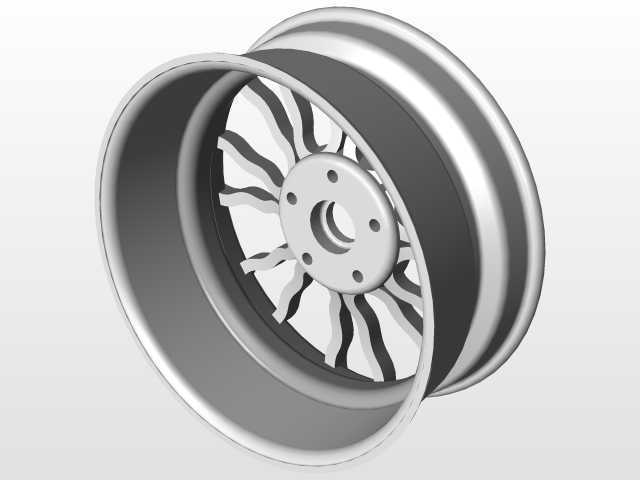

17英寸多辐条乘用汽车铝合金轮圈结构

项目分类:汽车 发布时间:2024-09-25 ID:776837
  • 17英寸多辐条乘用汽车铝合金轮圈结构

  日常做底盘行走部件建模时,轮圈是很容易被新手忽略边界约束的零件,很多人只照着外观画辐条造型,完全没考虑装车后的干涉问题,这个17英寸轮圈的结构,是完全按照量产乘用车的装配逻辑做的。先从安装端说起,中心的安装面做了精准的定位止口,这个止口的直径是和轮毂轴头的配合尺寸严格对应的,装配时止口先卡入轴头定位,再穿螺栓,能避免轮圈装车后出现动平衡偏差,安装面上的5个螺栓孔是按照乘用车常见的PCD节圆分布的,孔位周边做了轻微的沉台设计,一方面能让轮毂螺栓的贴合面完全压紧,不会出现螺栓头偏磨的问题,另一方面也能抵消安装面的平面度加工误差,避免长期行驶后螺栓松动。轮辋部分的结构是按照标准轮缘规格设计的,胎圈座的角度、

  轮缘的高度都符合无内胎轮胎的装配要求,和轮胎配合的位置做了光滑的过渡圆角,不会割伤轮胎胎圈的密封层,轮辋的内侧预留了气门嘴的安装位,位置刚好避开辐条的遮挡,后期充气、检测胎压都不需要额外调整轮圈角度。辐条的设计不是单纯做造型,每根辐条的截面是变厚度的,靠近安装盘的位置厚度更大,往轮辋方向逐渐收薄,这种变截面设计一方面能保证轮圈的径向承载能力,过颠簸路面、过减速带的时候,辐条能分散来自路面的冲击,不会出现应力集中断裂的问题,另一方面也能控制轮圈的整体重量,降低簧下质量,提升车辆的操控响应性。辐条之间的镂空区域也做了尺寸校核,预留了足够的刹车系统避让空间,不管是搭配普通的浮动刹车盘,还是大尺寸的多活塞刹车卡钳,

  都不会出现轮圈和卡钳刮蹭的问题,这也是很多改装轮圈设计时最容易出问题的地方,不少外观好看的轮圈就是因为镂空尺寸留得不够,装车后卡钳磨辐条,根本没法正常使用。轮圈的整体偏距也是按照家用前驱乘用车的轮距参数设定的,装车后轮胎不会突出翼子板,也不会向内蹭到减震器和悬挂摆臂,轮辋的宽度适配17英寸规格的常规家用车轮胎,从215到235宽度的轮胎都能匹配,不需要额外加变径圈或者法兰盘。做这个结构建模的时候,是先从安装基准开始搭建草图,先确定中心孔、螺栓孔的位置尺寸,再绘制轮辋的回转截面,回转出轮辋的基础实体后,再做单根辐条的特征,通过圆周阵列得到所有辐条结构,最后对所有的棱边做倒圆角处理,尤其是辐条和轮辋、辐条和安装盘连接的位置,

  圆角半径不能太小,不然实际铸造的时候会出现应力集中,使用过程中容易从连接处开裂。另外轮圈的外侧轮缘做了轻微的凸起保护设计,万一车辆靠边停车蹭到路牙,首先接触的是轮缘的凸起部分,不会直接刮伤辐条的外观面,也能避免轮缘变形导致轮胎漏气。整个结构没有多余的冗余特征,所有的曲面过渡都是为了满足铸造工艺的要求,壁厚尽量做到均匀,避免铸造的时候出现缩孔、冷隔这类缺陷,后期如果要做轻量化优化,也可以在辐条的非承载面做减重槽,不会影响整体的结构强度。
