雪佛兰中心标圆形卡扣式装饰端盖结构

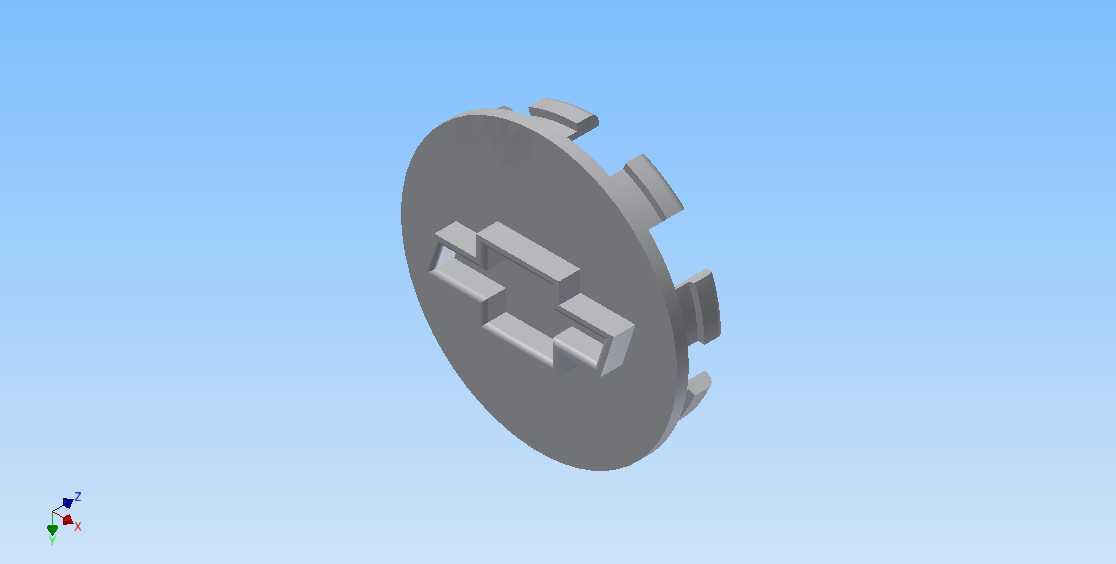

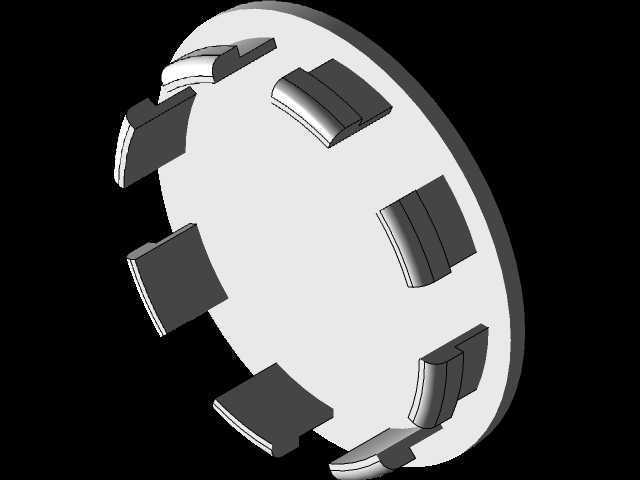

　　日常做汽车外饰覆盖件配套结构的时候，这类带品牌标识的圆形端盖是很常见的小零件，别看着尺寸不大，实际装车的时候要兼顾定位精度、拆装便利性和外观贴合度，稍有公差偏差就会出现装不进去、行车异响或者边缘缝隙不均的问题。这个零件的主体是薄型圆盘结构，盘面做了凹陷的雪佛兰品牌标识造型，标识的凸起高度控制在1.2mm以内，既保证标识的辨识度，又不会因为凸起过高在搬运、安装过程中出现磕碰掉漆的问题，凹陷的边角都做了R0.3的圆角过渡，避免注塑成型的时候出现应力集中导致的开裂，也方便后续表面做喷涂、电镀工艺的时候不会出现积液、边角堆漆的瑕疵。圆盘的外圆周均匀分布了六个弹性卡扣，卡扣的悬臂长度做了1.8mm的设计，卡扣根部做了加厚的过渡筋，

　　悬臂的倾斜角度控制在15度，这个角度是经过多轮试装验证的，既可以保证按压安装的时候卡扣能顺利滑入安装基座的卡槽内，又能在安装到位后提供足够的卡紧力，避免车辆行驶过程中因为振动出现松脱脱落的问题。卡扣的卡接面做了0.5mm的倒扣量，这个数值是塑料卡扣常用的合理过盈范围，倒扣量太小卡紧力不足容易掉，太大的话拆装的时候需要用很大的力，很容易把卡扣掰断，甚至会刮伤安装基座的漆面。整个零件的壁厚做了均匀的2mm设计，盘面没有出现壁厚突变的区域，避免注塑成型的时候出现缩痕、翘曲的缺陷，标识区域的背面做了对应的网格状加强筋，筋的厚度控制在1.2mm，既可以提升整个盘面的结构刚性，避免按压的时候出现凹陷变形，

　　又不会因为筋位过厚导致正面出现缩印影响外观。安装边界上，这个端盖的配合面是直径60mm的圆形安装槽，安装槽的深度是3mm，端盖装入后和安装基座的表面齐平，边缘预留了0.1mm的配合间隙，既不会因为间隙过大出现明显的缝隙影响美观，也不会因为间隙过小在温度变化出现热胀冷缩的时候，端盖和基座挤压出现起拱变形。这类端盖一般用在汽车轮毂中心盖、车门内饰板装饰盖、中控台装饰堵盖这类位置，不同位置的卡扣数量和倒扣量会根据实际的固定需求做微调，比如轮毂上用的中心盖因为要承受轮胎转动带来的离心力，卡扣的倒扣量会适当加大，还会在卡扣上增加小的定位凸点，和基座上的定位槽配合，避免车辆高速行驶的时候端盖出现转动偏移，导致品牌标识歪斜。

　　做这类零件的三维建模的时候，要特别注意卡扣的脱模角度，卡扣的两个侧面要做1度的脱模斜度，避免注塑脱模的时候拉伤卡扣表面，影响卡接的精度，同时要把所有的锐边都做倒钝处理，避免安装的时候划伤操作人员的手。另外这类外观件的分模线要设置在圆盘的外圆周侧面，不能出现在正面的可见区域，分模线的错位量要控制在0.05mm以内，避免后续打磨修整的时候破坏外观面的平整度。实际选型替换的时候，要先确认安装基座的卡槽深度、卡槽分布的圆周直径，还有卡扣的弹性变形量是否匹配，不能只看外观尺寸一致就直接替换，很多时候外观看着差不多，但是卡扣的位置差个1mm就会装不上去，或者装上去之后卡紧力不足容易脱落。这类塑料装饰件虽然不属于核心的功能结构件，但是直接影响整车的外观精致度，设计的时候每一个尺寸公差、每一个圆角、每一处筋位的厚度，都要结合成型工艺、安装需求、使用环境做综合考量，不能只照着外观画个外形就完事，很多新手建模的时候容易忽略卡扣的受力变形量，做出来的零件要么装不上，要么装上就松，都是没有结合实际装配需求做结构校核的问题。
