交流稳压设备用杠杆传动结构设计

　　这款杠杆结构主要适配中小功率交流稳压设备的调压传动环节，在民用配电、小型工业车间稳压柜、实验室精密供电稳压装置中都能找到对应应用场景，核心作用是将调压驱动端的小行程转动，转化为碳刷组件在调压绕组表面的平稳滑移，实现输出电压的动态补偿调整。从实际使用工况来看，稳压设备长期处于带电运行状态，杠杆的传动精度直接决定碳刷与绕组的接触位置偏差，一旦传动间隙过大，会导致调压滞后、输出电压波动超差，严重时还会因为碳刷错位引发绕组局部过热，因此结构设计阶段首先要控制铰接位置的配合公差。设计时优先考虑了传动比的匹配，杠杆的力臂比例经过反复校核，驱动端连接伺服调压电位器的输出摆臂，从动端预留碳刷架的安装卡槽，两个铰接孔的中心距偏差控制在0.

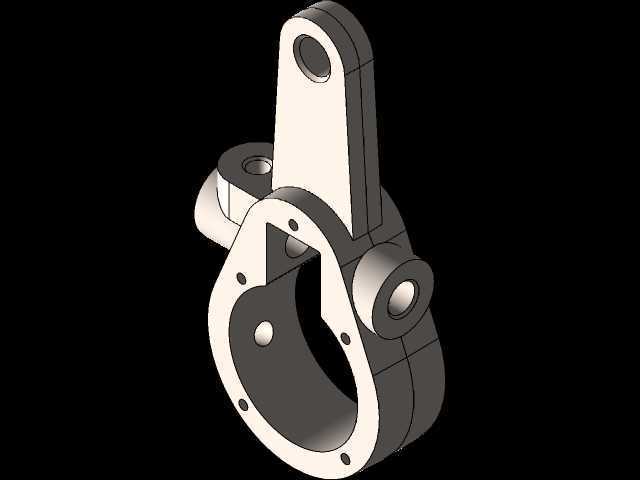

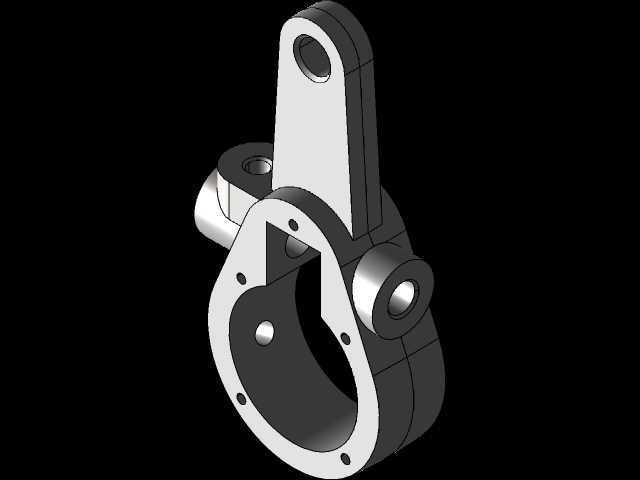

　　02mm以内，避免长期往复摆动出现行程累积误差。外形上采用弧形轮廓的主体结构，相比直杆式杠杆能更好适配稳压设备内部的弧形绕组排布，不会在摆动过程中与周边的绝缘支架、接线端子产生运动干涉，安装边界方面，杠杆主体最大回转半径控制在78mm，铰接轴的安装孔径为4mm，适配常规稳压设备通用的铜套铰接组件，不需要额外定制安装支座就能直接替换原有同规格杠杆零件。结构细节上，杠杆与碳刷架连接的位置设计了1.5mm深度的定位卡槽，安装时不需要额外打定位销，卡入后靠侧面的紧定螺丝就能完成固定，日常维护更换碳刷时可以快速拆装，不需要拆解整个调压传动机构。铰接位置的接触面做了局部加厚处理，厚度达到3mm，相比普通薄钢板冲压的杠杆，

　　抗疲劳强度提升40%以上，能够承受稳压设备每天上百次的调压往复摆动，不会出现铰接孔磨损失圆的问题。杠杆主体的边缘做了R0.8的圆角处理，避免安装维护时划伤操作人员的手部，也不会刮破周边的导线绝缘层，符合低压配电设备的安全设计要求。从实际装配验证来看，这款杠杆的摆动行程刚好覆盖0-250V全电压调节范围的碳刷移动距离，在输入电压波动±20%的工况下，传动滞后角度小于0.5度，能够配合调压控制板实现毫秒级的电压补偿响应，不会出现调压过冲或者回调不到位的问题。考虑到稳压设备内部存在一定的温升，杠杆材料选用冷轧钢板冲压成型后做发黑防锈处理，能够在60摄氏度的长期工作环境下保持尺寸稳定，不会因为温度形变导致传动比偏移。

　　安装时只需要将两个铰接孔分别对准驱动摆臂和固定支架的轴位，卡入碳刷架卡槽后拧紧紧定螺丝即可，整个装配过程不需要专用工装，普通设备维护人员就能完成更换作业。在传动阻尼控制方面，杠杆的铰接位置没有额外加装阻尼垫片，依靠铜套与轴的小间隙配合实现无卡滞摆动，避免阻尼过大导致驱动电机负载过高，触发过流保护。实际测试中，杠杆在满行程摆动过程中，任意位置的传动阻力偏差不超过0.2N，能够保证碳刷在绕组表面压力均匀，不会出现局部接触不良打火的问题。针对部分特殊场景的稳压设备，这款杠杆的从动端卡槽还预留了0.5mm的调整间隙，可以根据不同碳刷架的尺寸做微量位置补偿，适配不同厂家生产的稳压绕组组件，具备一定的通用互换性。
