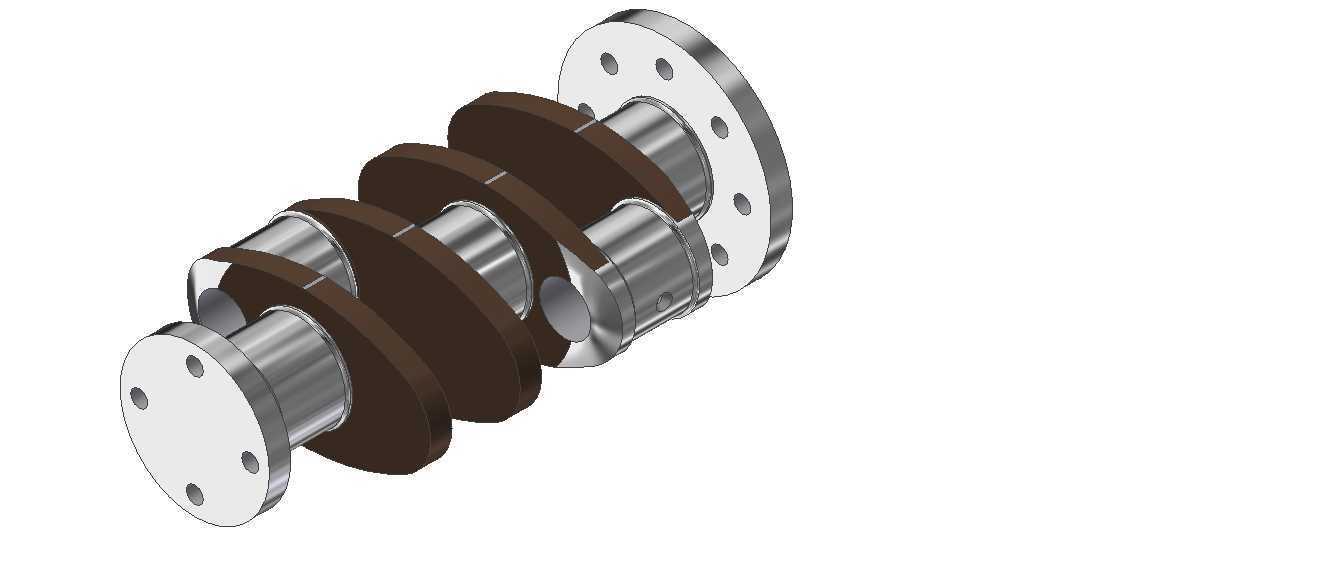

多拐法兰连接式曲轴结构三维设计

　　该结构为动力输出核心传动部件，主要适配往复式动力机械的动力转换场景，常见于中小排量内燃机、往复式压缩机等设备的动力端，负责将活塞的往复直线运动转换为旋转扭矩输出，是动力设备中承受交变冲击载荷的核心受力件。从结构设计来看，整体采用多曲拐对称排布形式，曲拐数量对应气缸做功单元数量，各曲拐之间的夹角经过动平衡校核，确保高速运转时的惯性力平衡，降低整机振动水平。两端采用带螺栓孔的圆形法兰作为连接接口，法兰端面上均匀分布4个安装通孔，可通过高强度螺栓分别与前端动力输出轮系、后端飞轮组件刚性连接，法兰端面加工有定位止口，装配时可实现径向快速定位，保证同轴度公差控制在机械设计要求范围内，避免运转时出现偏心偏载问题。曲拐部分由主轴颈、连杆轴颈、

　　曲柄臂三部分组成，主轴颈与设备缸体上的主轴承座配合，作为整个轴系的旋转支撑，表面设计有较高的圆柱度要求，适配滑动轴承的油膜形成条件；连杆轴颈用于连接连杆大头，与活塞组件形成运动副，轴颈与曲柄臂的过渡位置采用大圆角过渡设计，有效降低应力集中系数，避免交变载荷下的疲劳断裂风险。曲柄臂采用圆盘式加厚结构，既可以平衡曲拐旋转时产生的离心力，也能提升整体轴系的扭转刚度，减少动力传递过程中的扭振变形。设计过程中首先根据动力设备的缸数、发火顺序确定各曲拐的相位角，再根据额定输出扭矩计算各轴颈的最小直径，结合轴承的布置跨距校核轴的挠度，确保运转时轴颈与轴承的接触压力在许用范围内。安装边界方面，两端法兰的外径尺寸与配套飞轮、皮带轮的安装止口尺寸匹配，

　　整体轴向长度适配缸体主轴承座的轴向安装空间，各主轴颈的同轴度、各连杆轴颈相对于主轴颈的平行度均按照动力机械轴类零件的精度等级设定，装配时需先将主轴颈依次穿入主轴承瓦座，调整轴向间隙后再紧固两端法兰的连接螺栓，最后进行动平衡测试，去除不平衡量后方可完成装机。该结构在实际运行中需要配合压力润滑系统，主轴颈与连杆轴颈表面均设计有油道孔，压力润滑油通过机体油道进入主轴颈油孔，再经内部连通油道输送到连杆轴颈表面，为各运动副提供润滑与冷却，避免干摩擦导致的轴瓦烧蚀问题。不同于单拐曲轴，多拐结构的曲拐排布直接影响设备的做功均匀性，设计时需保证相邻做功单元的曲拐夹角符合发火间隔角要求，让动力输出更平顺，减少输出端的扭矩波动。另外，两端法兰的连接螺栓孔采用跨中分布形式，避免螺栓孔与法兰内部油道出现干涉，同时保证螺栓连接的预紧力均匀分布，防止法兰连接面出现漏油或者松动问题。
