桁架式管结构车辆承载底盘设计

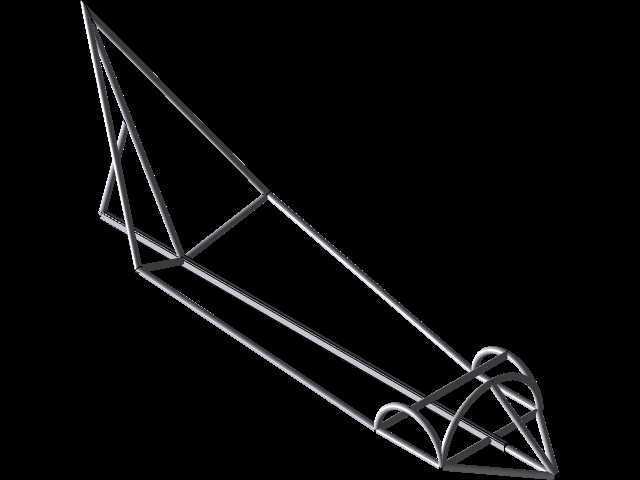

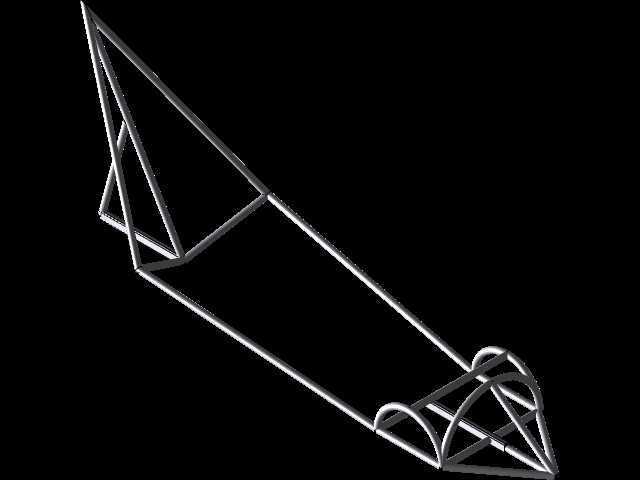

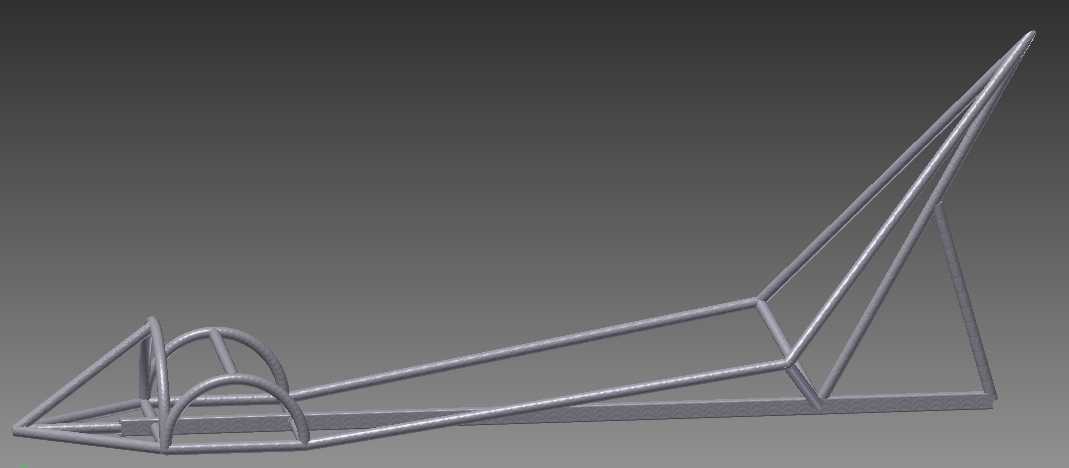

　　该管桁架式承载底盘采用空间刚架结构构型，整体以等截面圆形管材作为主要受力构件，通过节点处的刚性连接形成连续传力路径，区别于传统冲压焊接式钣金底盘，这类结构在轻量化竞速类载具、小型特种作业代步设备、定制改装三轮载具领域应用十分广泛。从实际使用场景来看，这类底盘需要同时承担前部转向机构安装、中部动力单元承载、后部载荷放置的多重功能，前端设置的弧形管箍结构用于固定转向立柱与前轮连接组件，预留的安装孔位可适配不同直径的转向轴套，无需额外焊接转接支架即可完成前轮转向模块的装配。中部纵向贯通的两根主纵梁是核心承力部件，沿长度方向通过多根斜向撑杆形成三角形稳定构型，能够抵消行驶过程中来自路面的纵向冲击与侧向扭转力，避免车架在急加速、

　　急转弯工况下出现不可逆的塑性变形。后部向上收窄的三角桁架结构一方面用于安装后轮轴固定座，另一方面形成的倾斜面可直接作为座椅或货箱的安装基准面，减少后续加装附件时的结构改动量。设计过程中优先考虑了管材的受力方向匹配，所有斜撑杆的角度均经过受力优化，尽量让管材承受轴向拉压力而非弯曲力矩，这样能在相同管材壁厚下大幅提升整体结构的承载效率，相比同刚度的钣金底盘减重可达40%以上。安装边界方面，底盘底部的平面度公差控制在1mm范围内，所有构件的下表面处于同一水平面，可直接适配通用型车架固定夹具，方便后续焊接加工与零部件装配；前端弧形管的中心距与常规小型车轮的转向节安装尺寸匹配，后部三角架的轴孔同轴度满足后轮轴的装配精度要求，

　　不需要二次扩孔或校正即可完成轮组安装。从结构细节来看，所有管材连接节点均采用相贯线切割处理，焊缝沿着管材相贯面连续布置，避免了节点处的应力集中，在长期交变载荷作用下不易出现焊缝开裂问题。这类桁架式底盘在实际使用中还具备改装灵活性高的特点，用户可根据不同的使用需求在纵梁上加装电池固定支架、控制模块安装板等附件，不需要对主承力结构进行破坏性改动，尤其适合小批量定制化载具的生产场景，相比开模制作的钣金底盘能够大幅缩短研发周期，降低前期投入成本。在行驶过程中，开放式的管结构不会形成封闭腔体，不会出现钣金底盘常见的积水锈蚀问题，日常维护时可直接观察到所有焊缝与管材的状态，及时发现损伤并进行修补。结构的重心布置经过优化，主承力梁的位置尽量靠近整车重心高度，能够降低行驶过程中的侧倾风险，斜向布置的撑杆同时起到了侧面防护的作用，在发生轻微侧向碰撞时可通过自身变形吸收冲击能量，保护中部安装的核心动力部件不受损坏。
