加勒特涡轮入口连接法兰结构设计

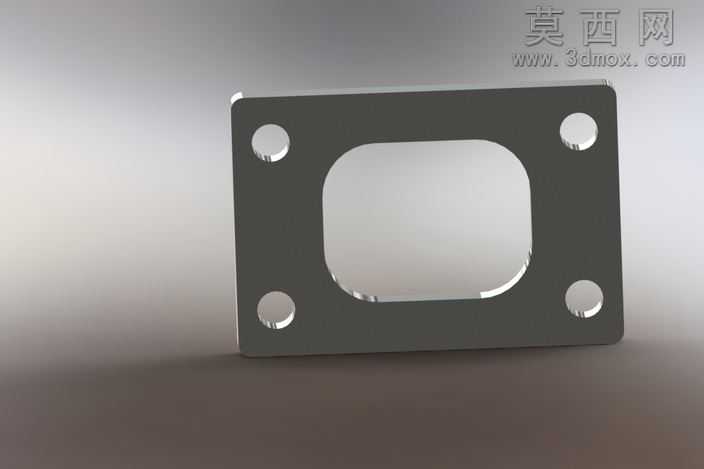

本作品为适配定制排气歧管的加勒特涡轮入口法兰，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循涡轮增压器入口的对接尺寸规范，保证法兰与涡轮壳体、排气歧管端面的装配精度。模型整体为方形板式结构，中心开设与涡轮入口流道匹配的腰型通孔，孔边做平滑过渡倒角处理，可有效降低排气气流通过时的阻力，减少排气紊流带来的性能损耗，提升涡轮进气端的气流平顺性。法兰四个角位置对称分布四个圆形安装通孔，孔位尺寸与加勒特t15-t25系列涡轮的安装孔距完全匹配，可保证安装时螺栓顺利穿入，实现均匀压紧，避免安装错位导致的密封失效问题。建模阶段对法兰的厚度做了针对性优化，在保证结构强度、满足安装压紧力要求的前提下，尽可能控制法兰整体重量，适配改装场景下的轻量化需求。材质设定上选用耐高温的不锈钢材质，渲染过程中还原金属表面的哑光磨砂质感，边缘做高光处理凸显机加工后的精密质感，同时模拟金属表面的细微纹理，让渲染效果贴近真实机加工零件的视觉表现。结构设计上充分考虑法兰的密封性能，安装面做平面度公差约束的设计预留，保证安装后与对接端面紧密贴合，配合密封垫片可实现高温高压排气环境下的可靠密封，避免排气泄漏问题。设计过程中反复核对涡轮入口的对接轮廓，调整中心通孔的轮廓曲线，确保通孔边缘与涡轮入口流道完全对齐，消除气流通过时的台阶阻碍，让排气可以顺畅进入涡轮压气机端，保障涡轮增压器的工作效率。整体模型细节完整，所有安装孔、过渡圆角、端面特征都做了精确还原，没有缺失的结构特征，可直接用于后续的工程出图、数控加工编程或者3D打印样件验证，适配汽车排气改装、涡轮套件开发等场景的使用需求。
